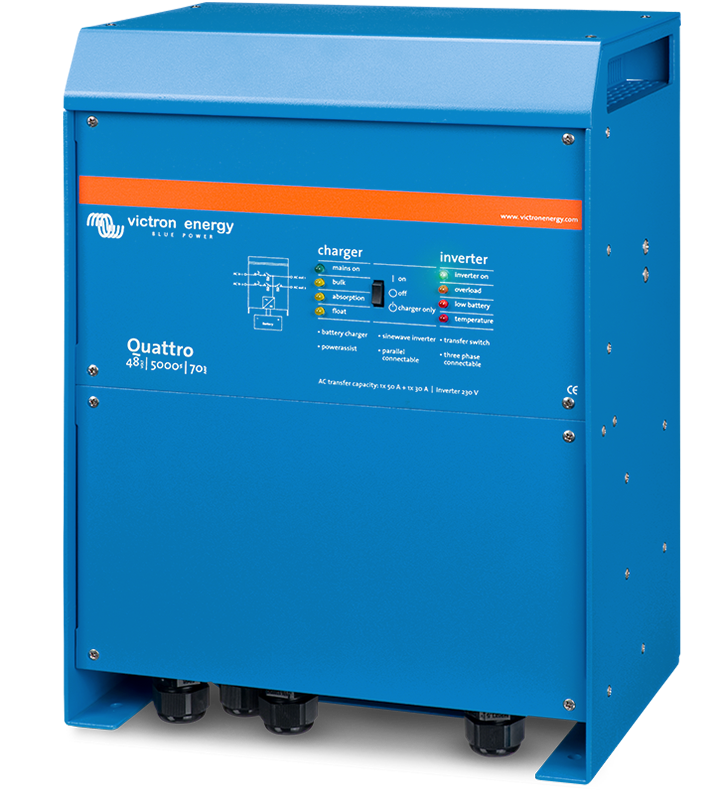

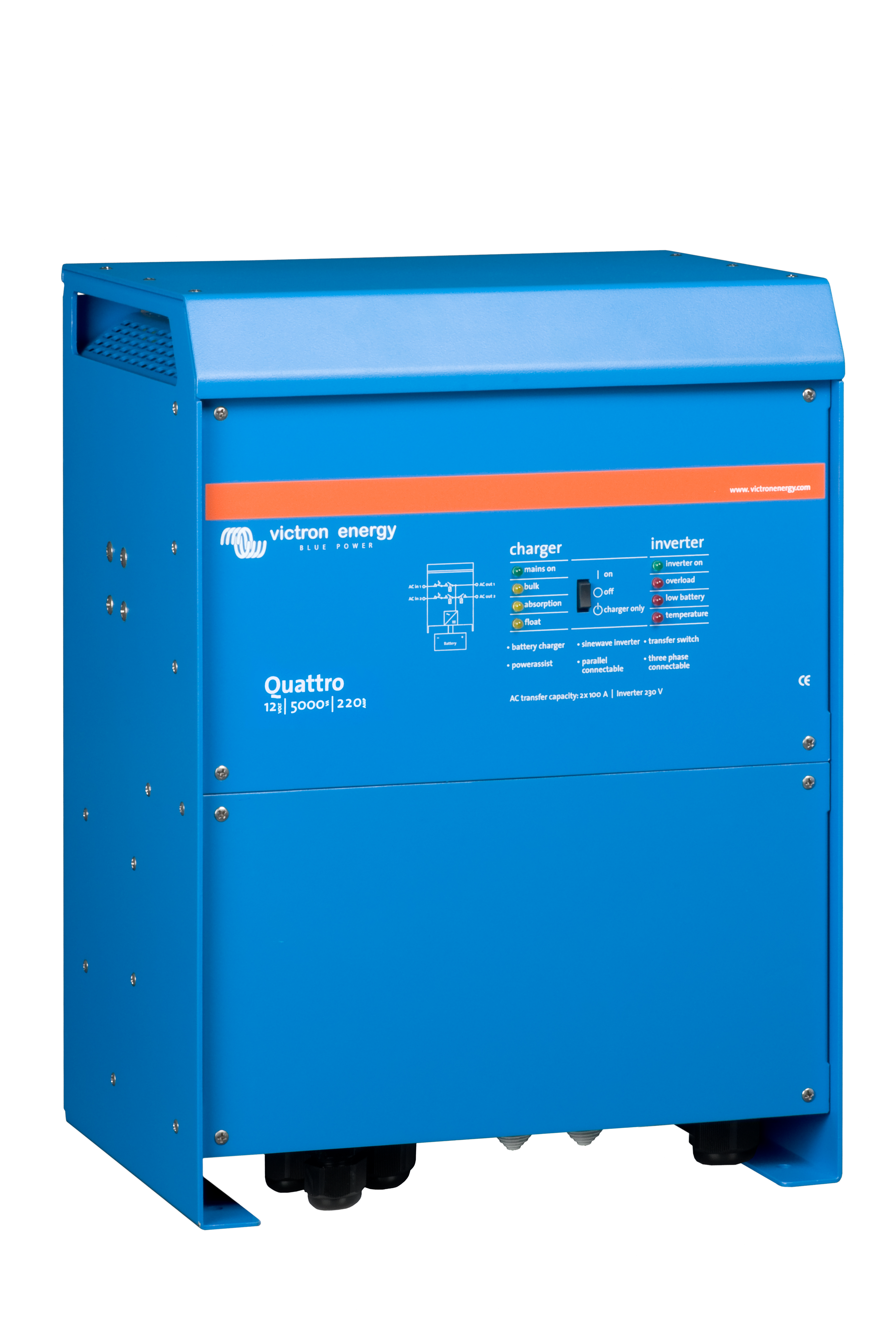

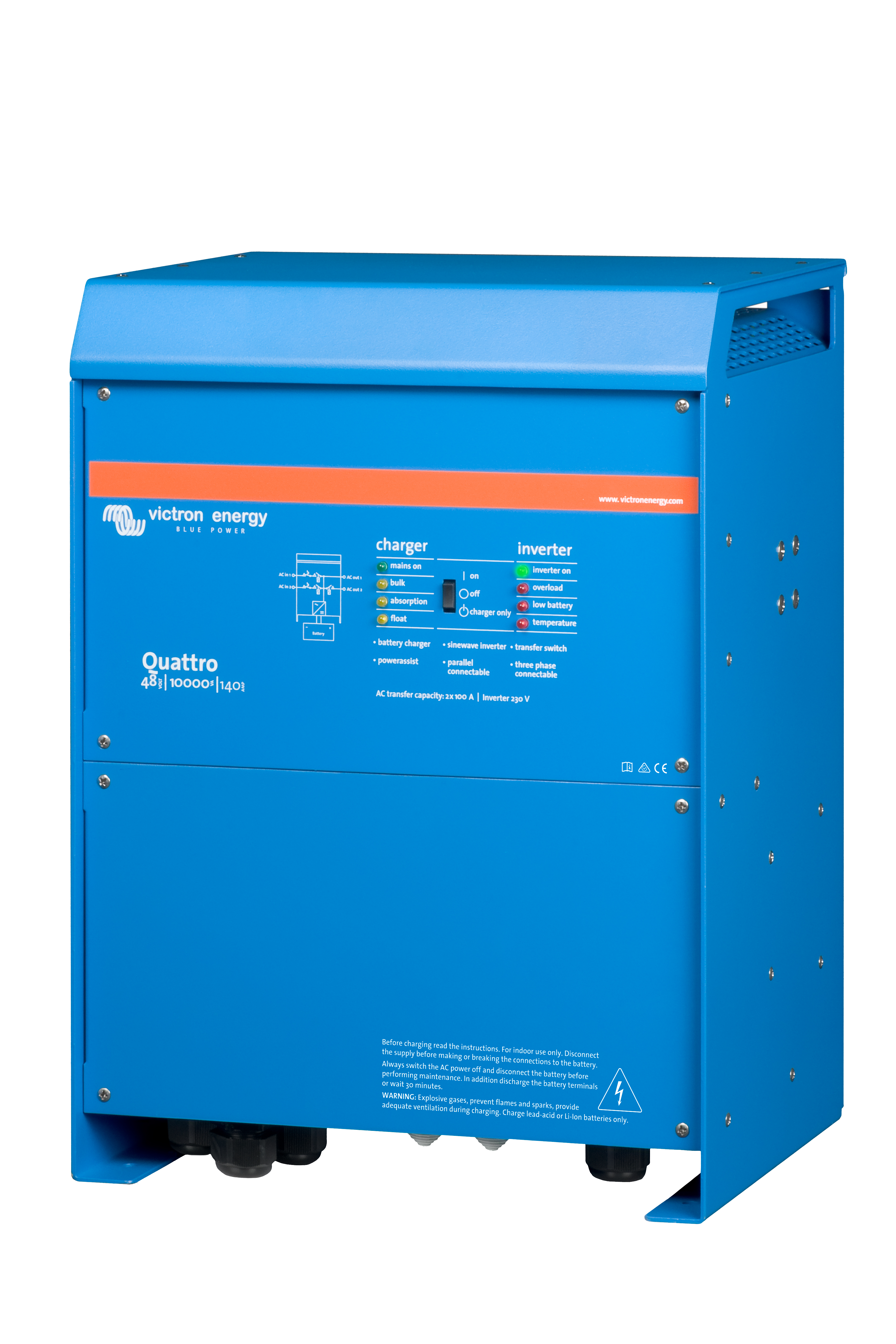

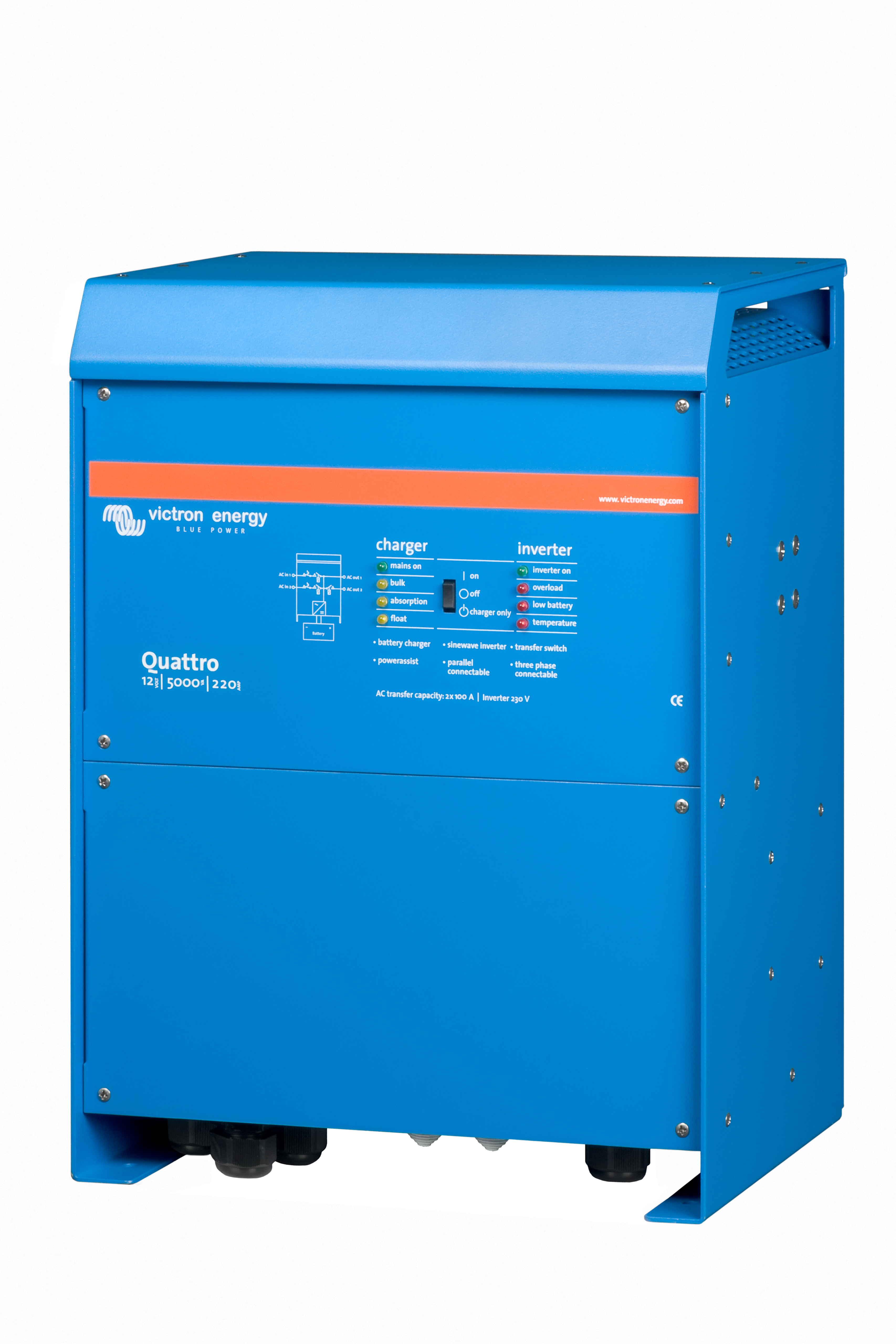

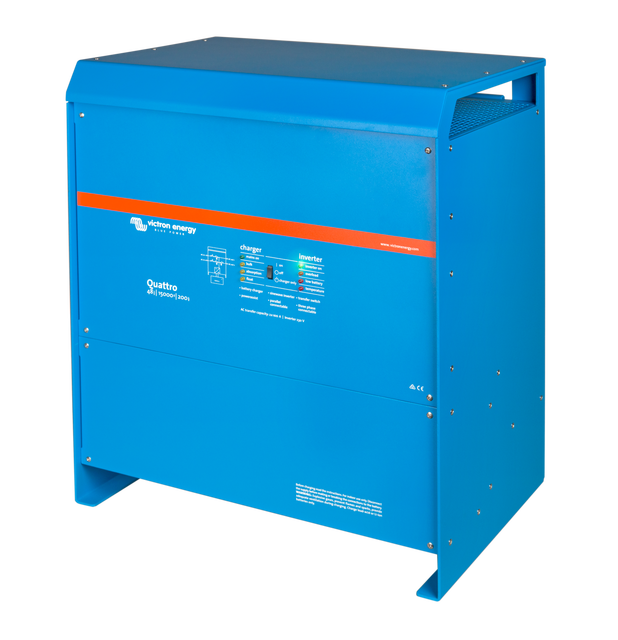

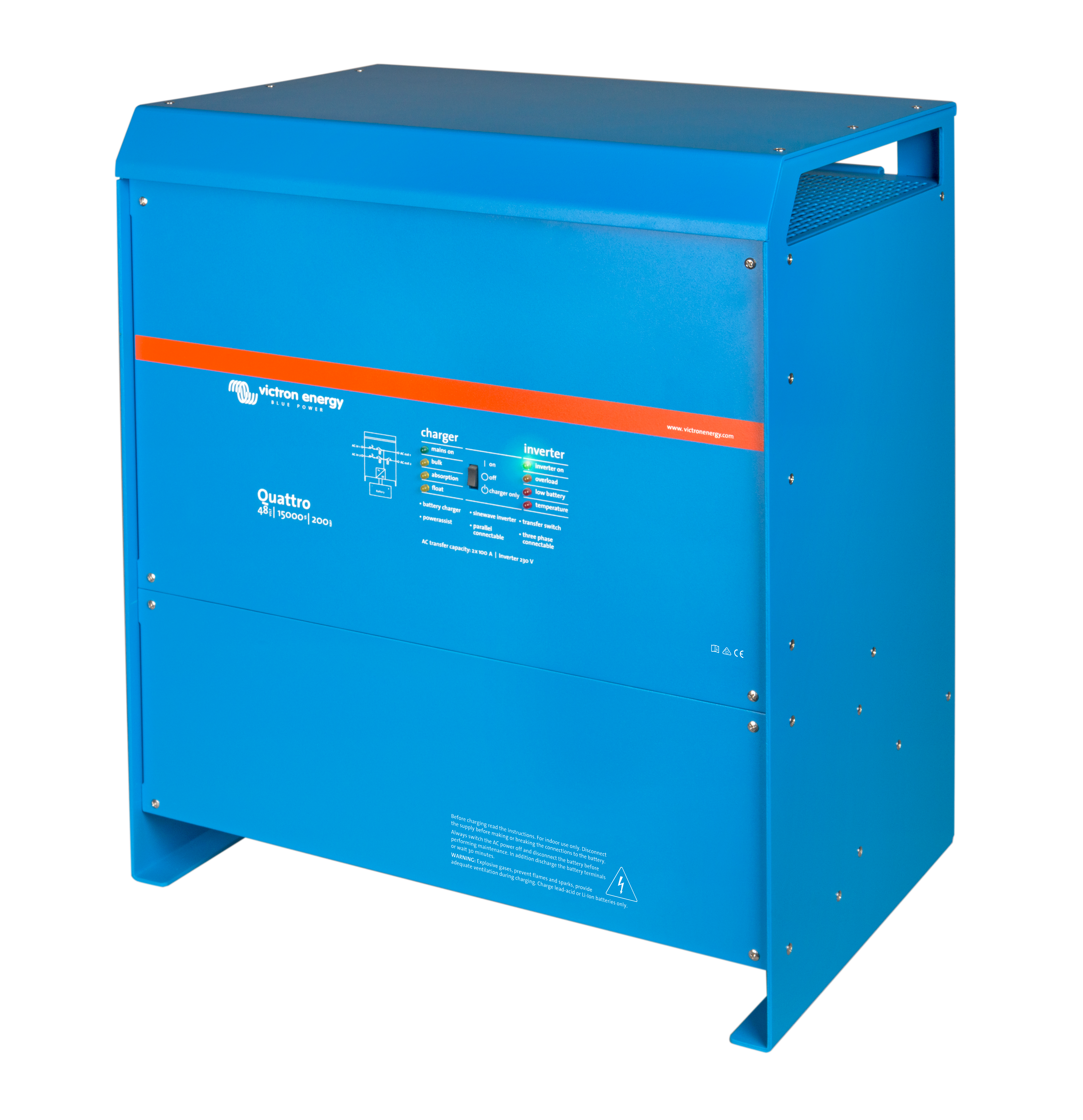

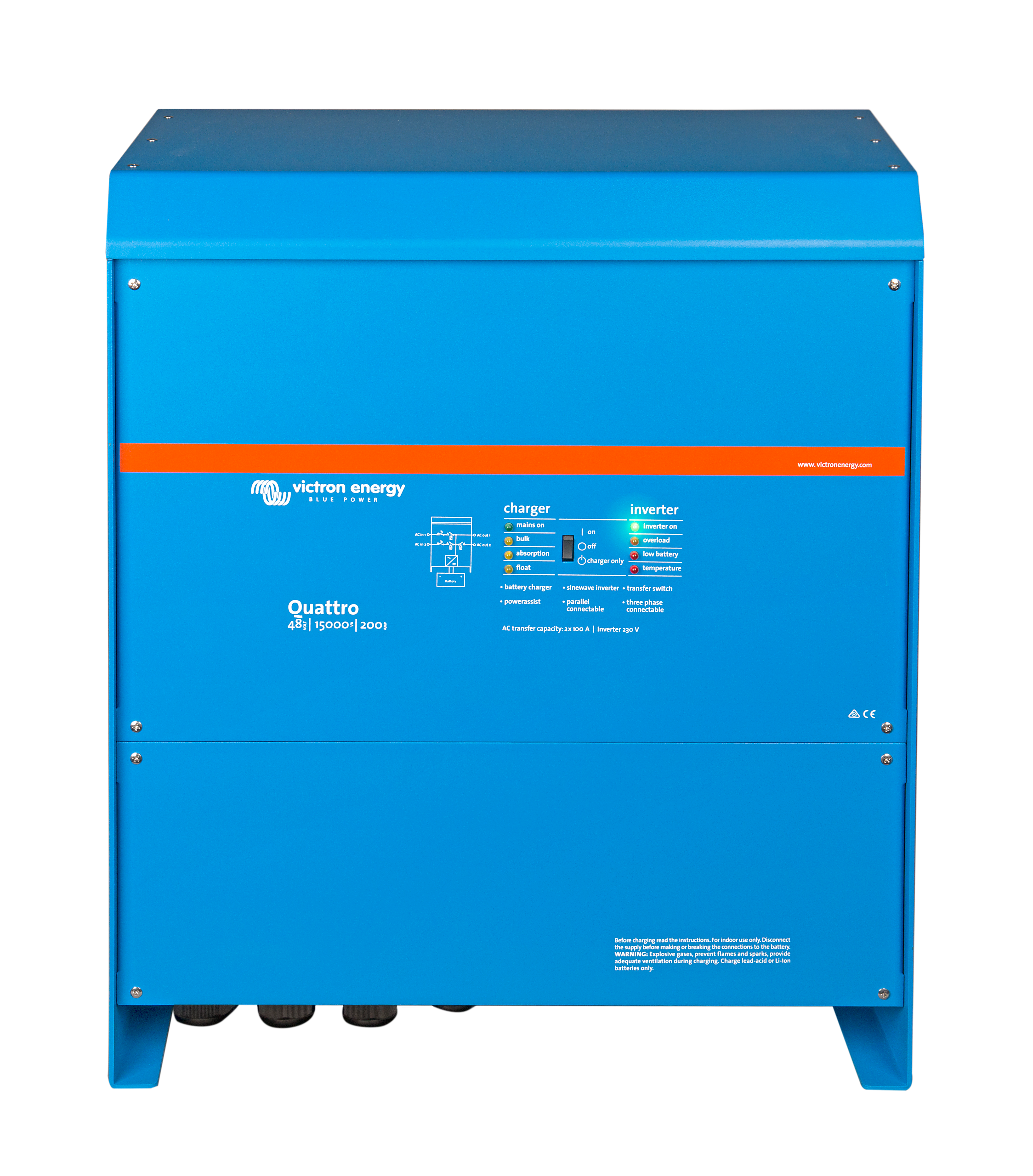

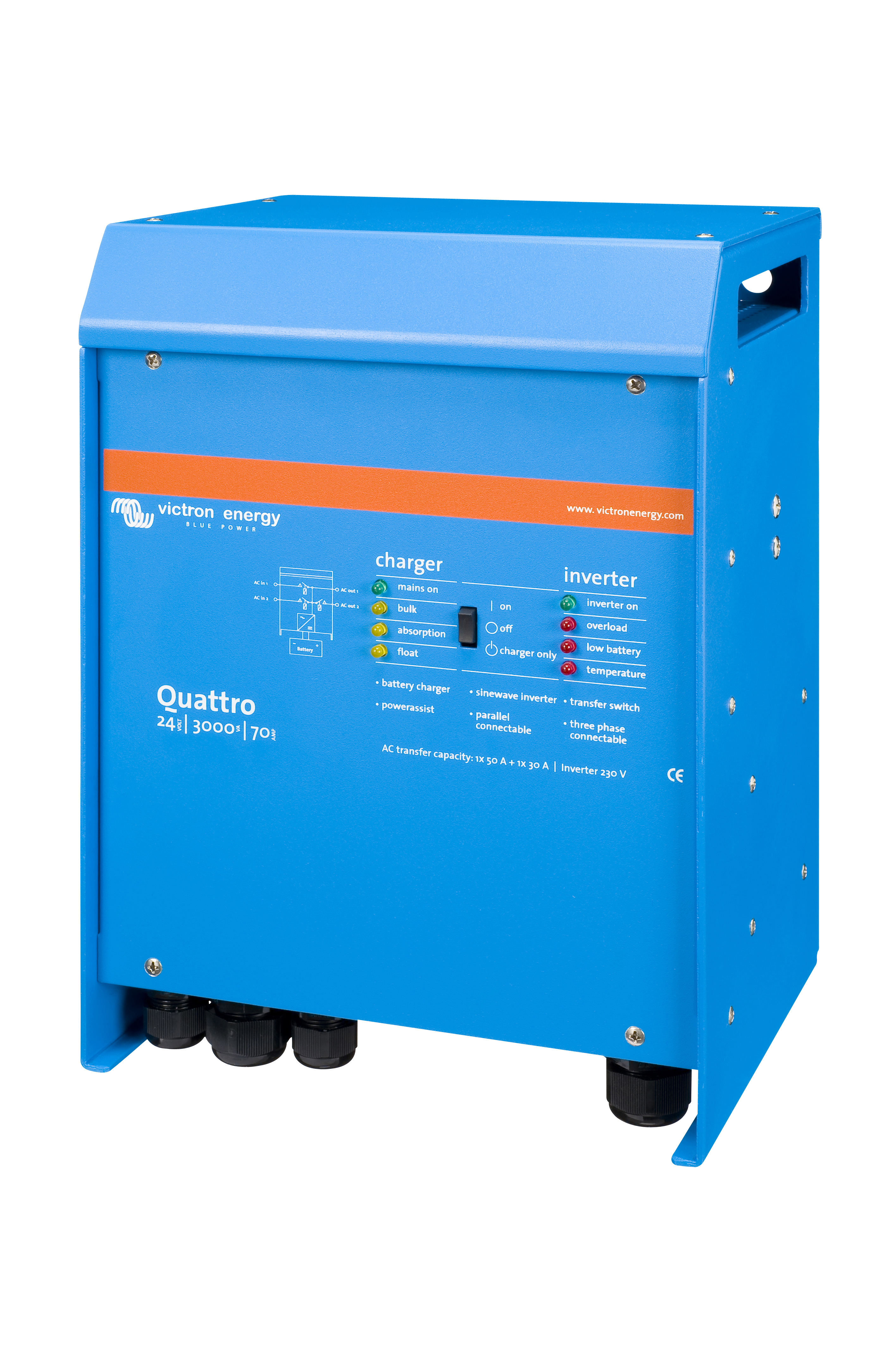

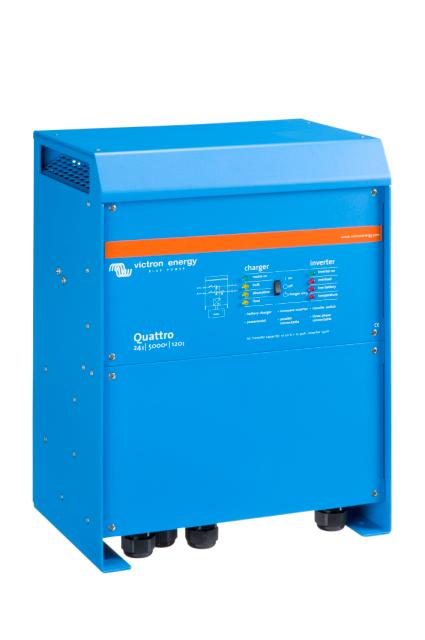

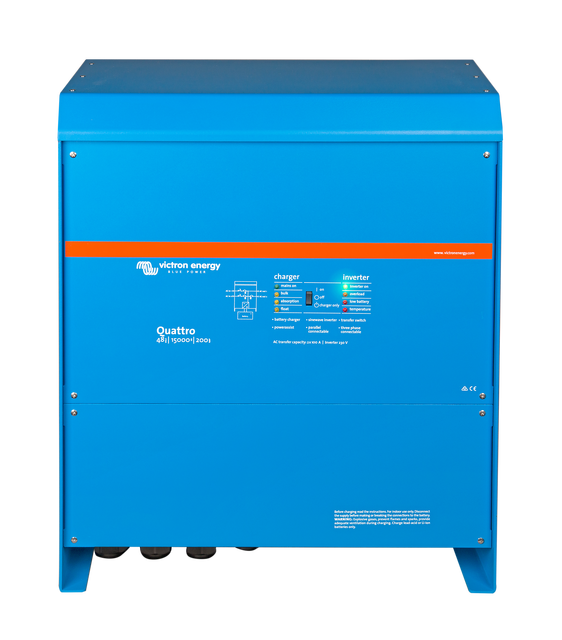

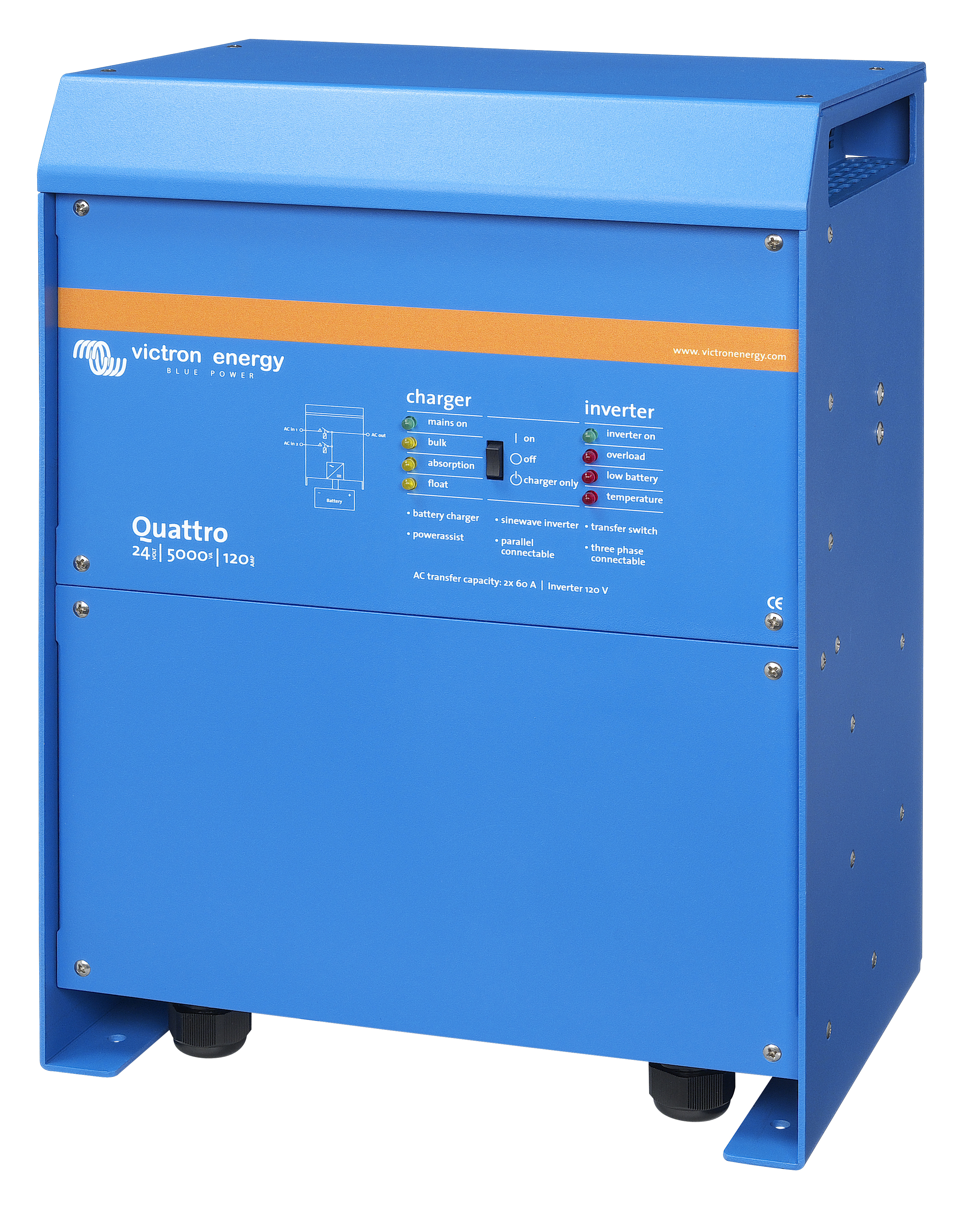

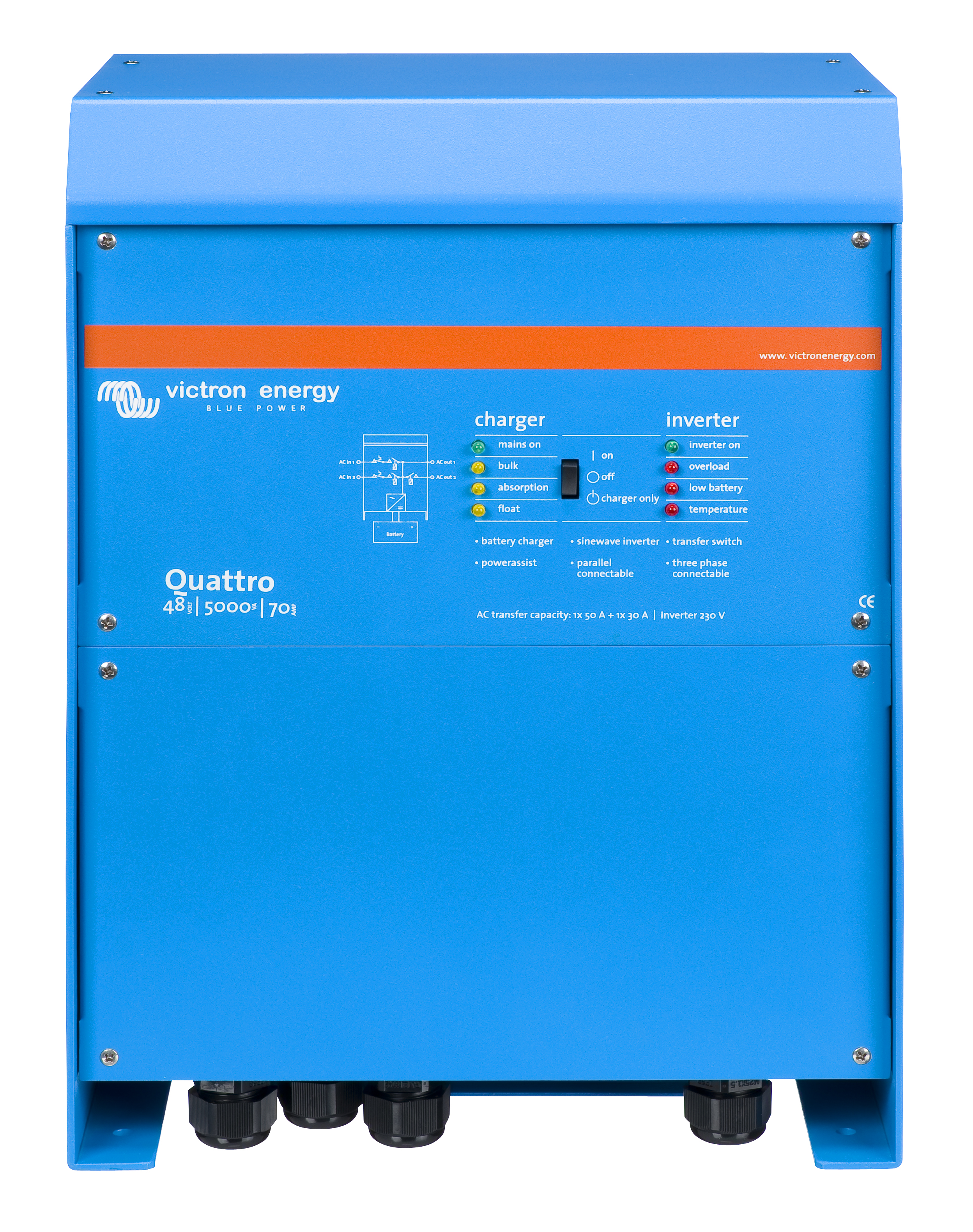

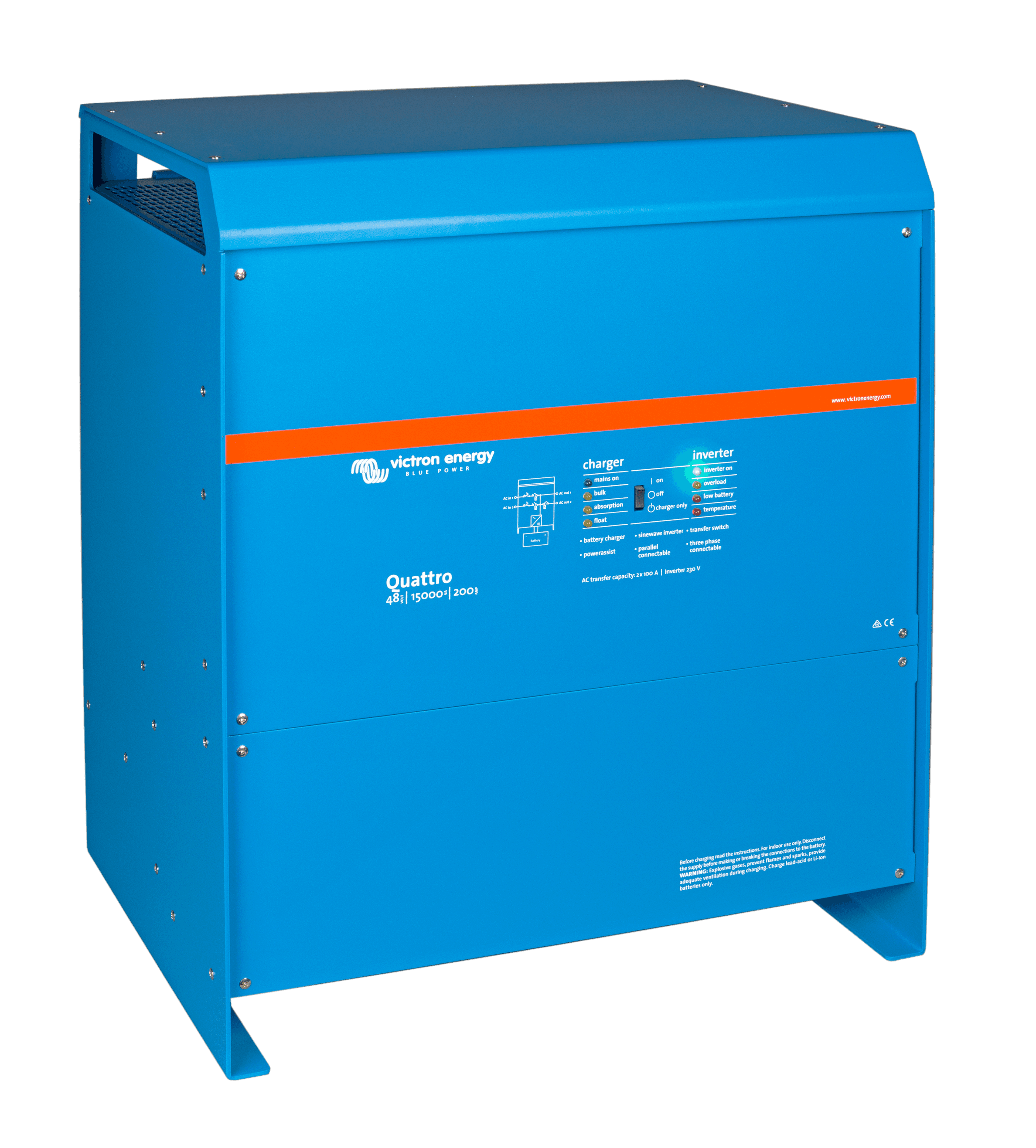

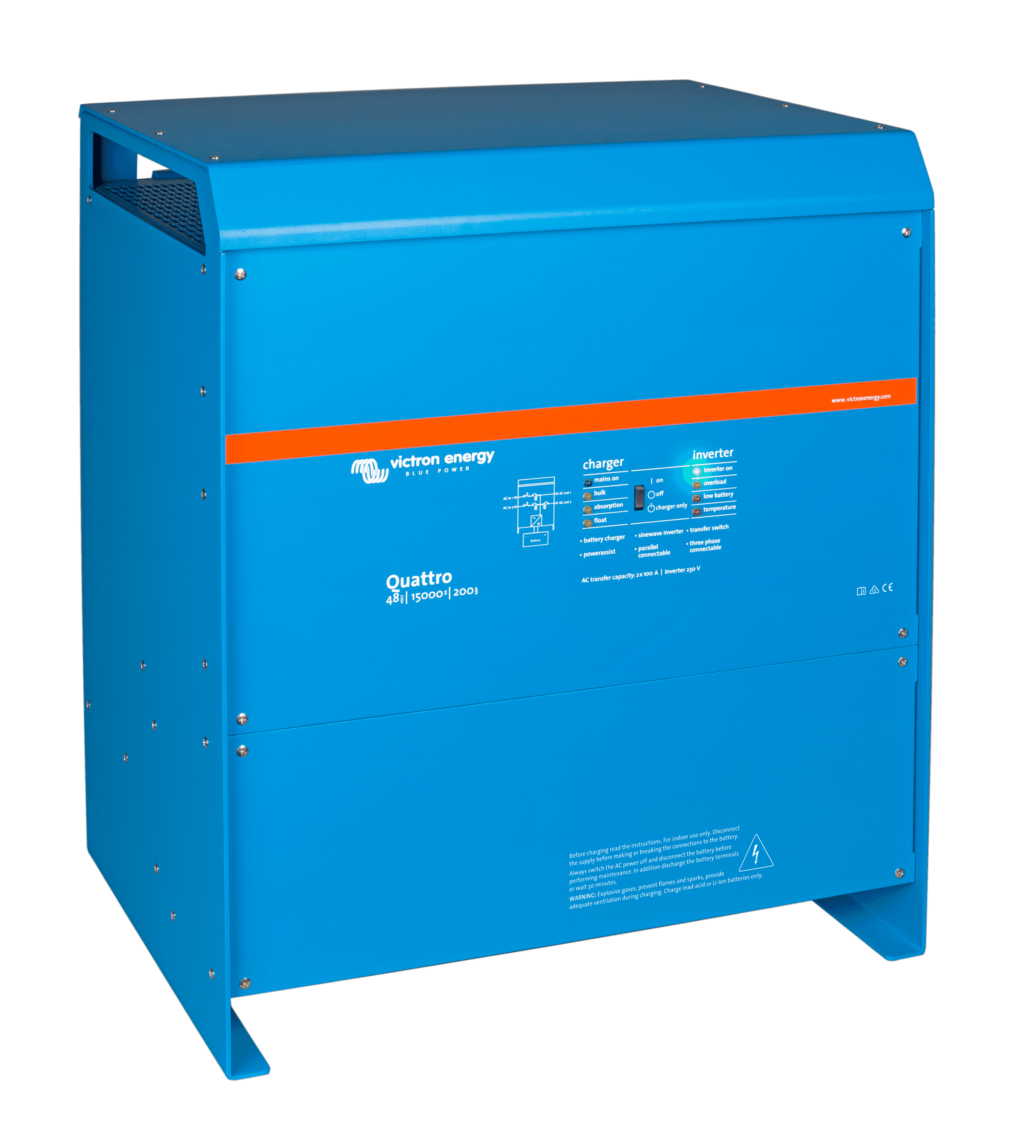

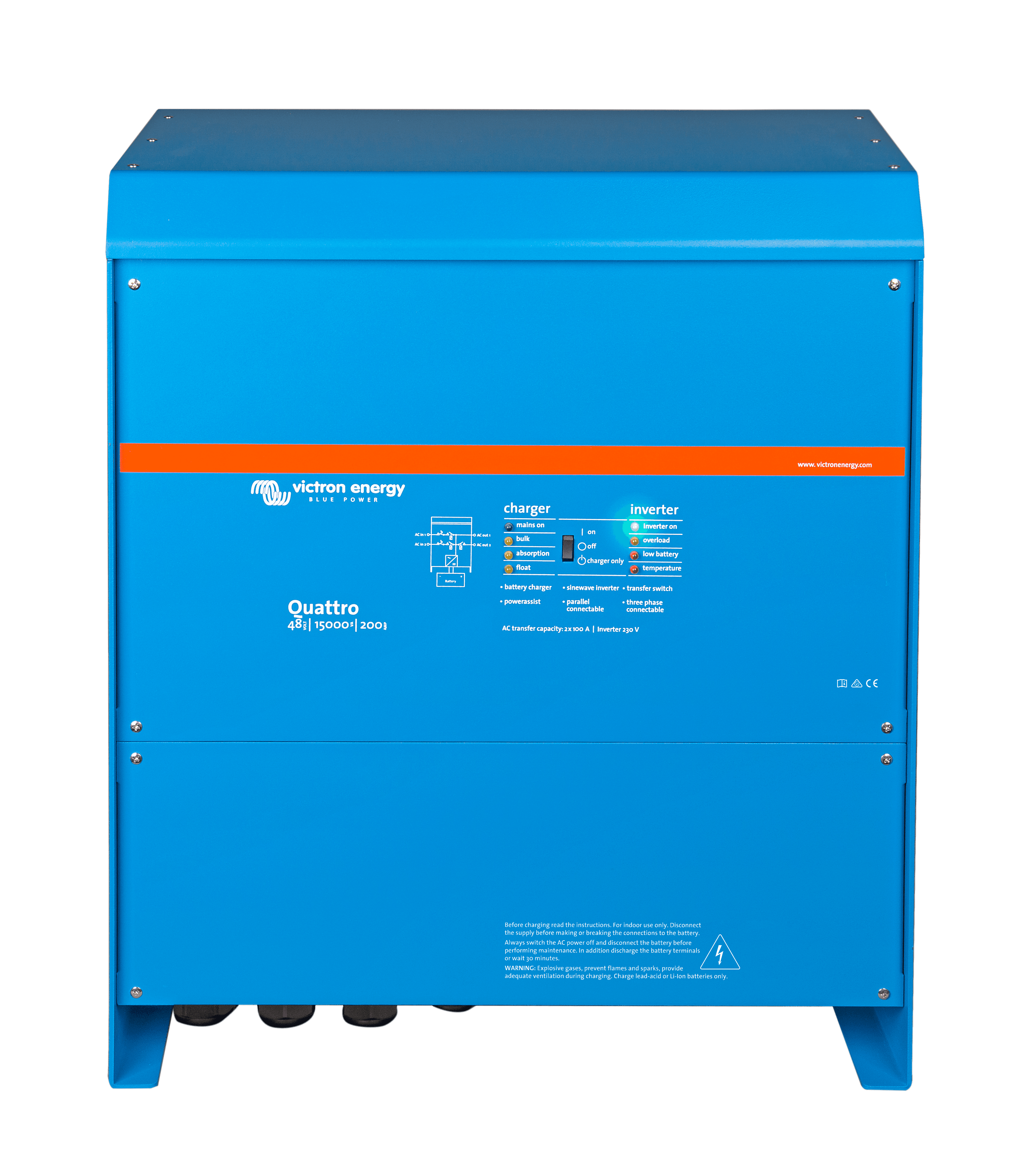

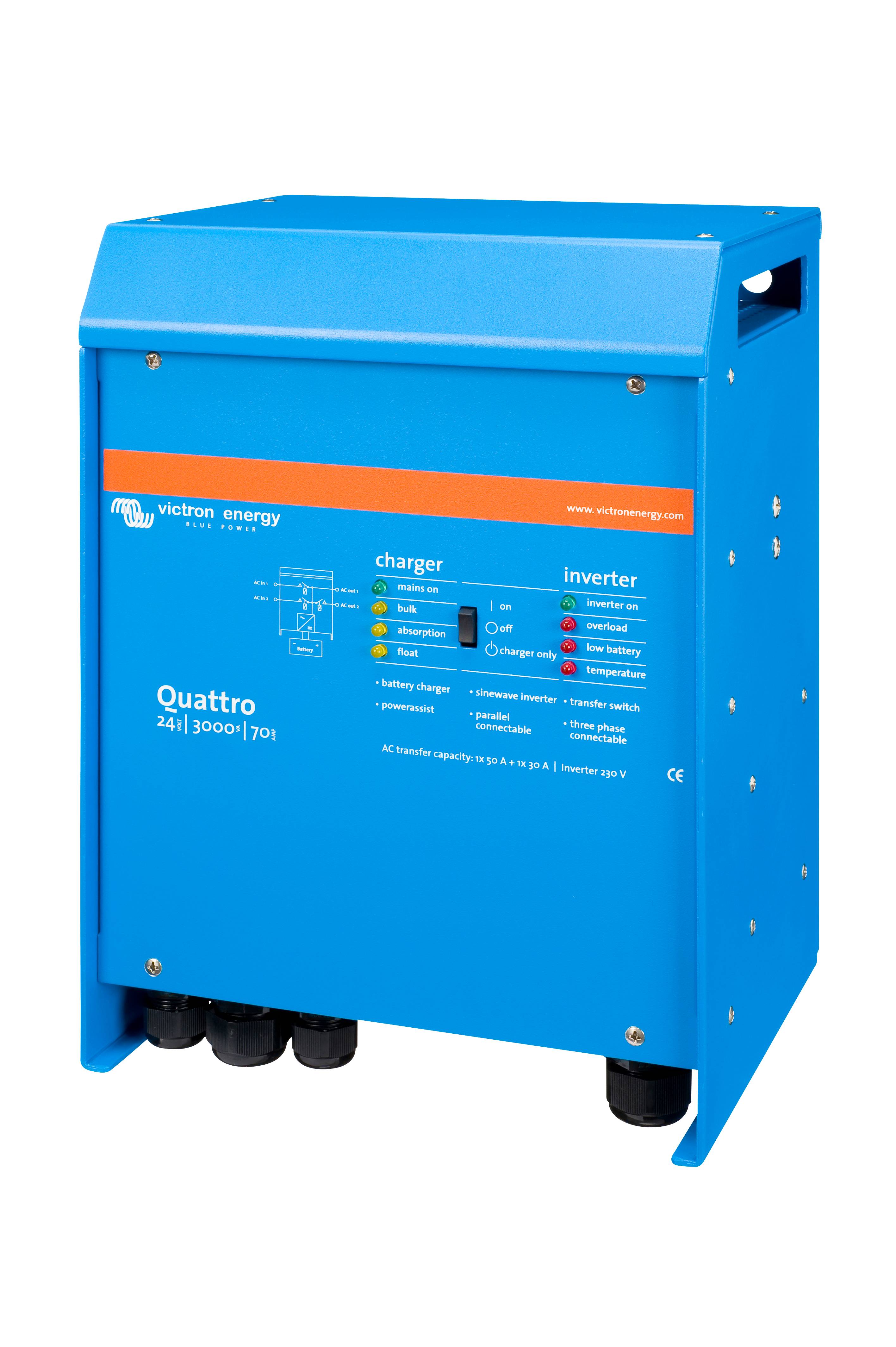

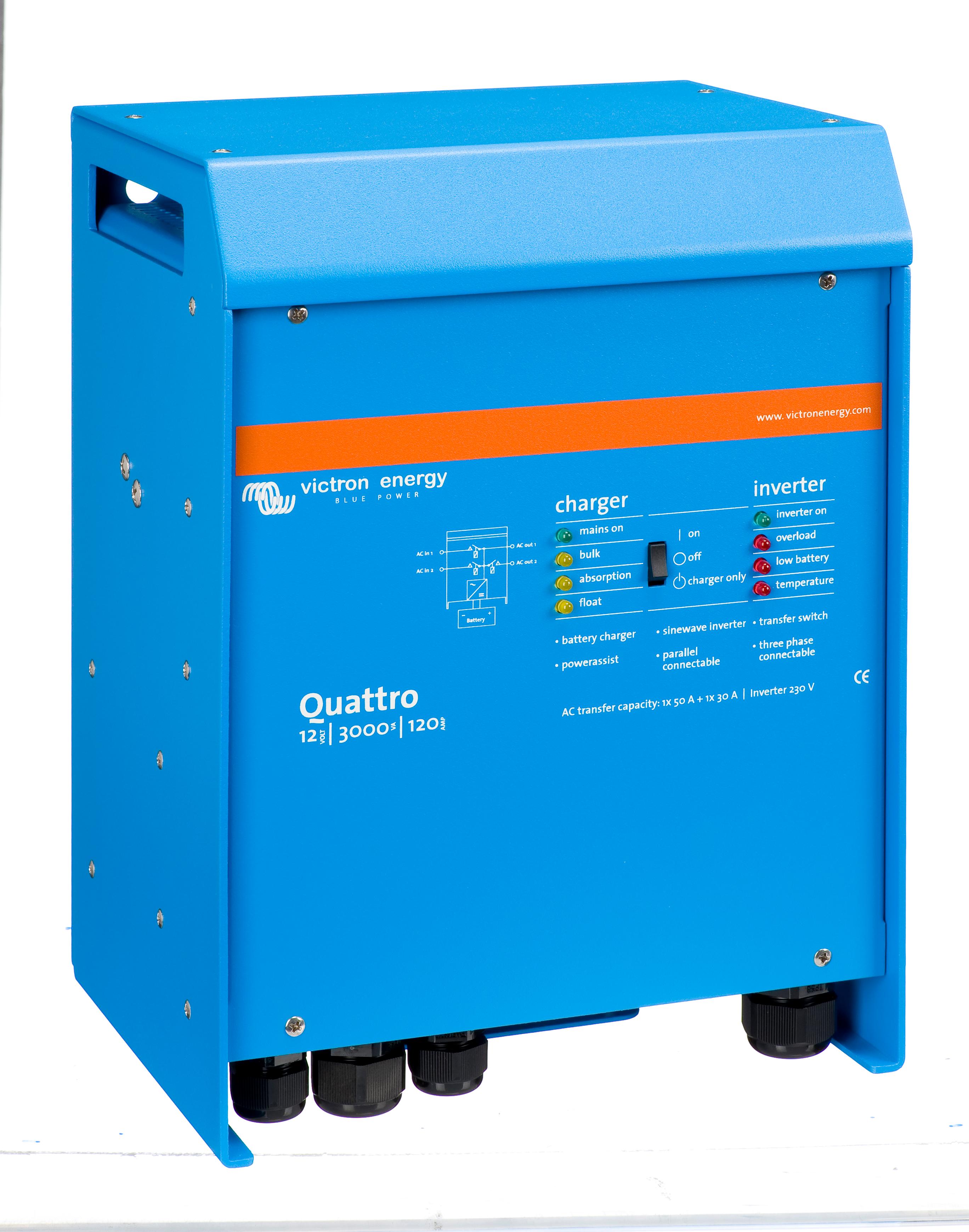

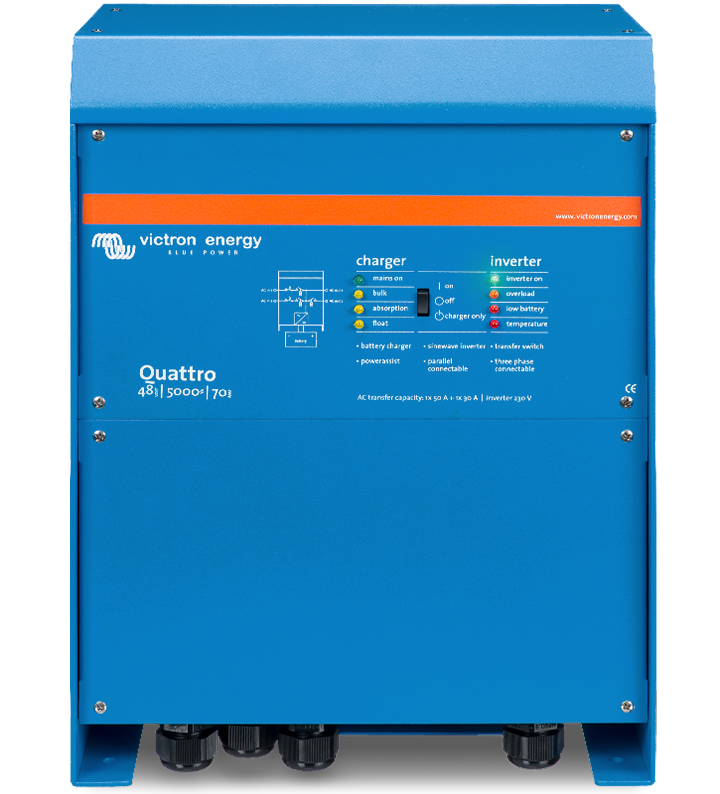

Quattro
Podobnie jak urządzenie MultiPlus, Quattro jest również połączeniem falownika i ładowarki. Można do niego podłączyć dwie linie prądu przemiennego, które są automatycznie łączone z aktywnym źródłem. Jego liczne funkcje obejmują falownik sinusoidalny, ładowanie adaptacyjne, hybrydową technologię PowerAssist oraz wiele funkcji umożliwiających integrację w różnych systemach, jak np. praca w układzie split-phase i praca równoległa.
Models:
3000VA, 5000VA, 8000VA, 10000VA, 15000VA
Year warranty
World-wide support
O tym
produkcie
Podobnie jak urządzenie MultiPlus, Quattro jest również połączeniem falownika i ładowarki. Można do niego podłączyć dwie linie prądu przemiennego, które są automatycznie łączone z aktywnym źródłem. Jego liczne funkcje obejmują falownik sinusoidalny, ładowanie adaptacyjne, hybrydową technologię PowerAssist oraz wiele funkcji umożliwiających integrację w różnych systemach, jak np. praca w układzie split-phase i praca równoległa.

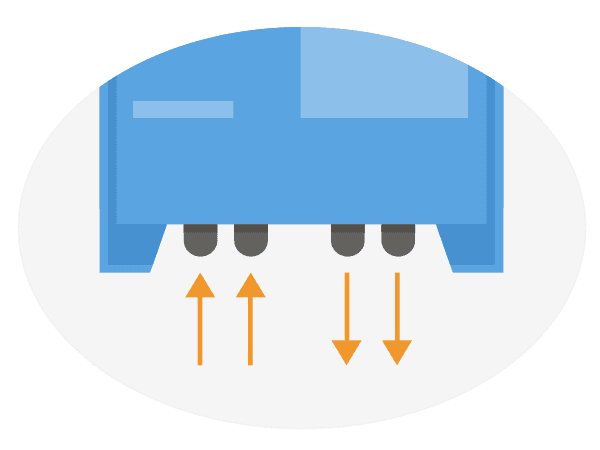

Dwa wejścia i dwa wyjścia prądu przemiennego
Urządzenie Quattro można podłączyć do dwóch niezależnych źródeł prądu przemiennego, np. nabrzeżnego źródła zasilania i agregatu prądotwórczego bądź dwóch agregatów. Quattro podłączy się automatycznie do aktywnego źródła energii. Główne wyjście działa bezprzerwowo. W przypadku awarii sieci lub odłączenia generatora bądź nabrzeżnego źródła zasilania Quattro przejmie funkcję zasilania podłączonych odbiorów. Dzieje się to tak szybko (w ciągu mniej niż 20 milisekund), że komputery i inny sprzęt elektroniczny mogą działać dalej bez zakłóceń. Drugie wyjście jest pod napięciem tylko wtedy, gdy na jedno z wejść Quattro podawany jest prąd przemienny. Do tego wyjścia można podłączać odbiory, które nie powinny rozładowywać akumulatora, np. klimatyzację lub ogrzewacz wody.
Wyjątkowa funkcja PowerAssist
Urządzenie Quattro zapobiega przeciążeniu ograniczonego źródła prądu przemiennego, takiego jak agregat lub zasilanie nabrzeżne. Po pierwsze, ładowanie akumulatora zostanie ograniczone w sytuacji, w której mogłoby dojść do przeciążenia. Po drugie, moc wyjściowa agregatu prądotwórczego lub nabrzeżnego źródła zasilania zostanie zwiększona przy większym poborze energii z akumulatora.
Praktycznie nieograniczona moc dzięki pracy równoległej
Aby zapewnić wysoki poziom mocy, równolegle może pracować do 6 urządzeń Quattro. Możliwe jest również działanie w instalacji trójfazowej lub typu split-phase (trójprzewodowej z dwoma przewodami fazowymi i jednym przewodem neutralnym/uziemiającym). Informacje o modelach umożliwiających łączenie równoległe, działanie w układzie trójfazowym i układzie typu split-phase znajdują się w kartach danych.
Zdalne monitorowanie i sterowanie
Po sprzężeniu z urządzeniem GX (np. Cerbo GX) można monitorować i sterować swoim Quattro oraz instalacją/instalacjami lokalnie (LAN) lub zdalnie przez internet z dowolnego miejsca na ziemi, korzystając z bezpłatnej aplikacji VRM oraz bezpłatnego portalu internetowego VRM. Dostęp jest możliwy z telefonu, tabletu, laptopa lub komputera stacjonarnego działających z różnymi systemami operacyjnymi. Lista możliwości sterowania nie ma końca, od regulacji swojego Quattro po automatyczny rozruch generatora rezerwowego, i nie tylko..."
Downloads
and support
Datasheets
- ESS application: Quattro 48V / 8 - 10 - 15kVA.PDF
- Quattro 3kVA - 10kVA 120V.PDF
- Quattro 3kVA - 15kVA 230V.PDF
- Quattro 48V 15kVA 277V.PDF
Manuals
- AC-coupling and the Factor 1.0 rule
- Configuring solar systems with Quattros and Multis
- Connecting other lithium battery systems to Multis and Quattros.PDF
- VE.Bus Error Codes
- VE.Bus parallel split- and three-phase systems
- Automatic Generator start-stop (HTML5).HTML
- Automatic Generator start-stop (PDF).PDF
- ESS (Energy Storage System) - Start page
- VictronConnect configuration guide for VE.Bus products (HTML5).HTML
- VictronConnect configuration guide for VE.Bus products (PDF).PDF
- Solar & Wind Priority (HTML5).HTML
- Solar & Wind Priority (PDF).PDF
- Energy Storage System (HTML5).HTML
- Energy Storage System (PDF).PDF
- ESS application: Quattro 48V / 8 - 10 - 15kVA.PDF
- Quattro 3k 50-50A 120V (firmware xxxx4xx).PDF
- Quattro 3k 50-50A 230V (firmware xxxx4xx).PDF
- Quattro 5k 8k 10k 15K 100-100A 230V (firmware xxxx4xx).PDF
- Quattro 5k -10k 120V (firmware xxxx4xx).PDF
- Pre-RMA bench test instructions (PDF).PDF
- Pre-RMA Bench Test Instructions (HTML5).HTML
Quick Installation Guides
- Quattro 12V 24V 3000VA 230Vac.PDF
- Quattro 24V 48V 5000VA 230Vac.PDF
Enclosure Dimensions
- MultiPlus-Quattro-Inverter 12V 24V 48V 3000VA.PDF
- MultiPlus-Quattro-Inverter 12V 24V 48V 3000VA (3D).PDF
- MultiPlus-Quattro-Inverter 12V 24V 48V 3000VA (stp)
- MultiPlus-Quattro-Inverter 24V 48V - 5000VA.PDF
- MultiPlus-Quattro-Inverter 24V 48V - 5000VA (3D).PDF
- MultiPlus-Quattro-Inverter 24V 48V - 5000VA (stp)
- Wall mounting plate PIN PMP QUA 3000VA.PDF
- Wall mounting plate PIN PMP QUA 5000VA HOU210009011.PDF
- Wall mounting plate QUA 8000VA-10000VA HOU210009012.PDF
- Quattro 48V 15000VA 230V.PDF
- Quattro 48V 15000VA 230V (3D).PDF
- Quattro 48V 15000VA 230V (stp)
- Quattro 48V 10000VA 120V.PDF
- Quattro 48V 10000VA 120V (3D).PDF
- Quattro 48V 10000VA 120V (stp)
- Quattro 48V 5000VA 120V - 24V 48V 8000VA 230V - 48V 10000VA 230V.PDF
- Quattro 48V 5000VA 120V - 24V 48V 8000VA 230V - 48V 10000VA 230V (3D).PDF
- Quattro 48V 5000VA 120V - 24V 48V 8000VA 230V - 48V 10000VA 230V (stp)
- Quattro 12V/48V 5kVA 120V & 12V/24V/48V 5kVA 8kVA 10kVA 230V (3D).PDF
- Quattro 12V/48V 5kVA 120V & 12V/24V/48V 5kVA 8kVA 10kVA 230V (stp)
- Quattro 12V/48V 5kVA 120V & 12V/24V/48V 5kVA 8kVA 10kVA 230V.PDF
High Quality Photos

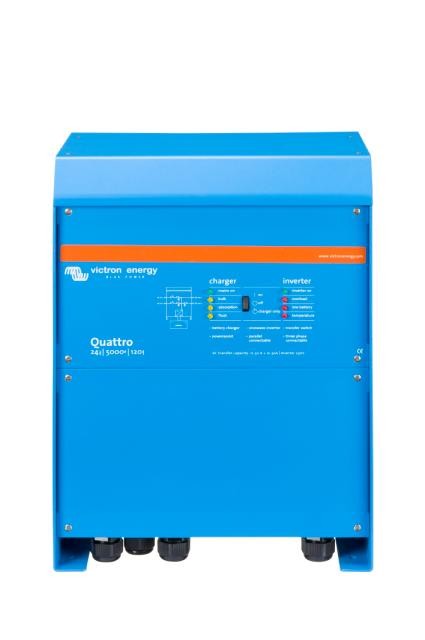

- Quattro 24V 5000VA 120A 230 VAC (front)

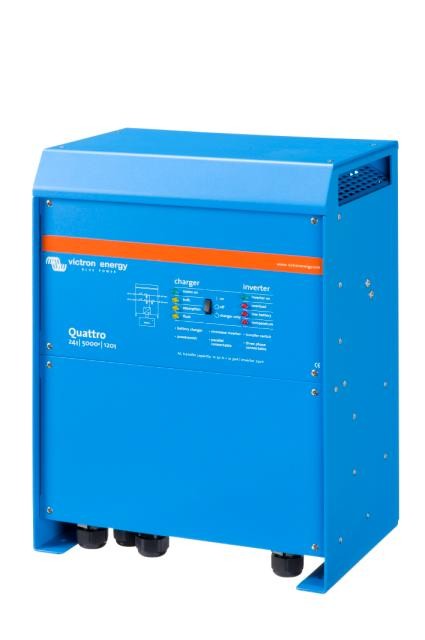

.JPG - Quattro 24V 5000VA 120A 230 VAC (left)
.JPG - Quattro 24V 5000VA 120A 230 VAC (right)

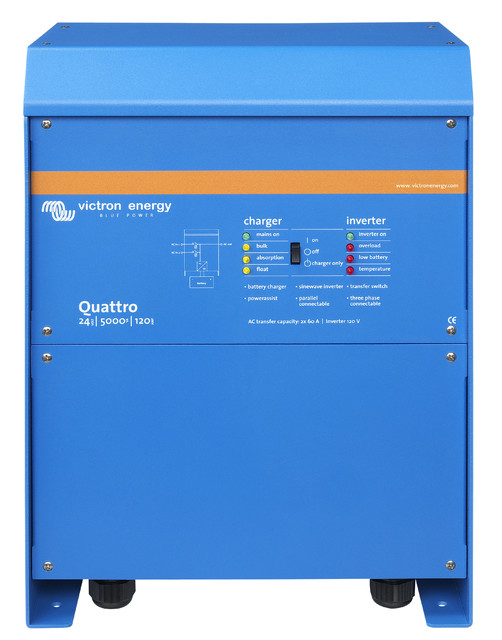

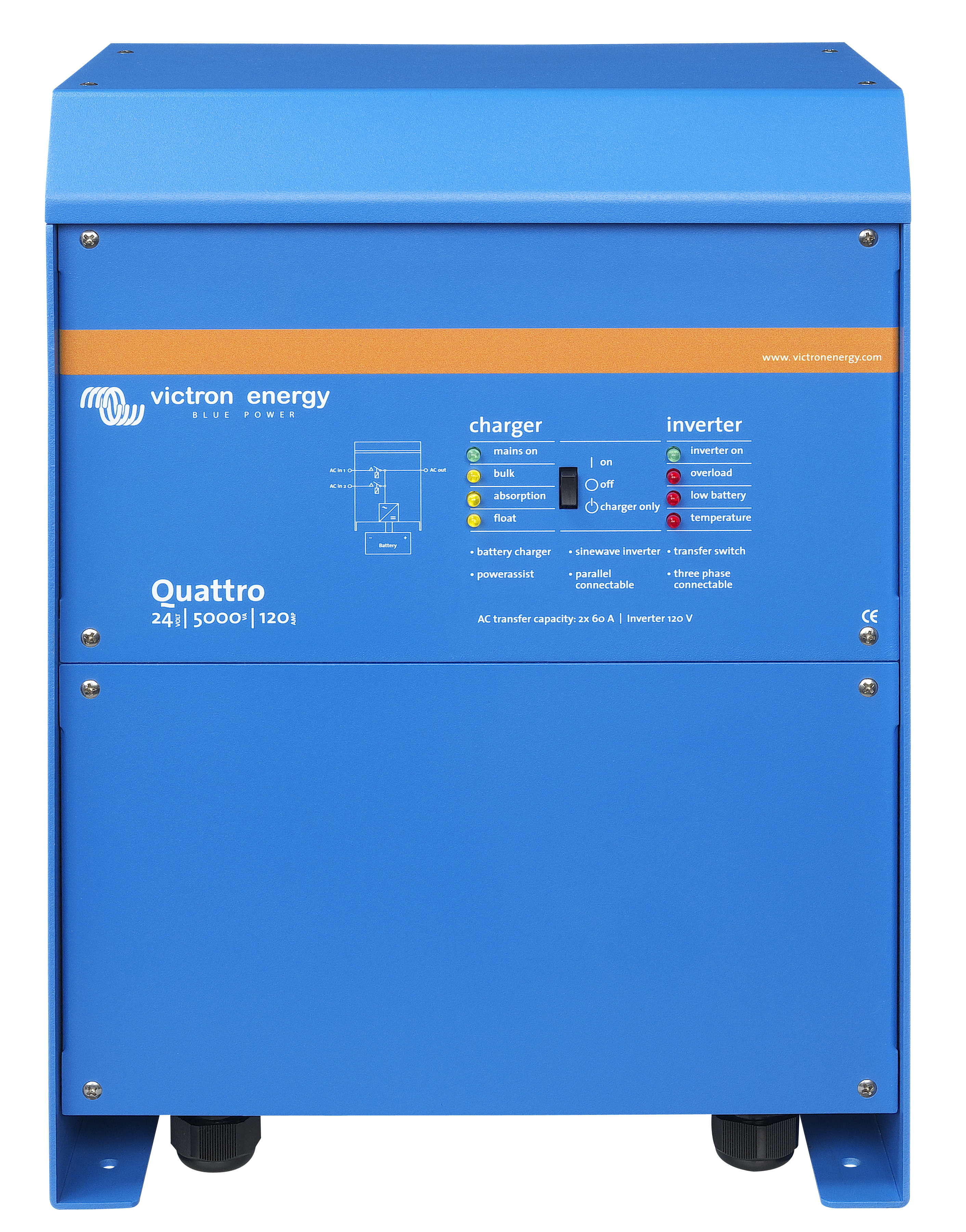

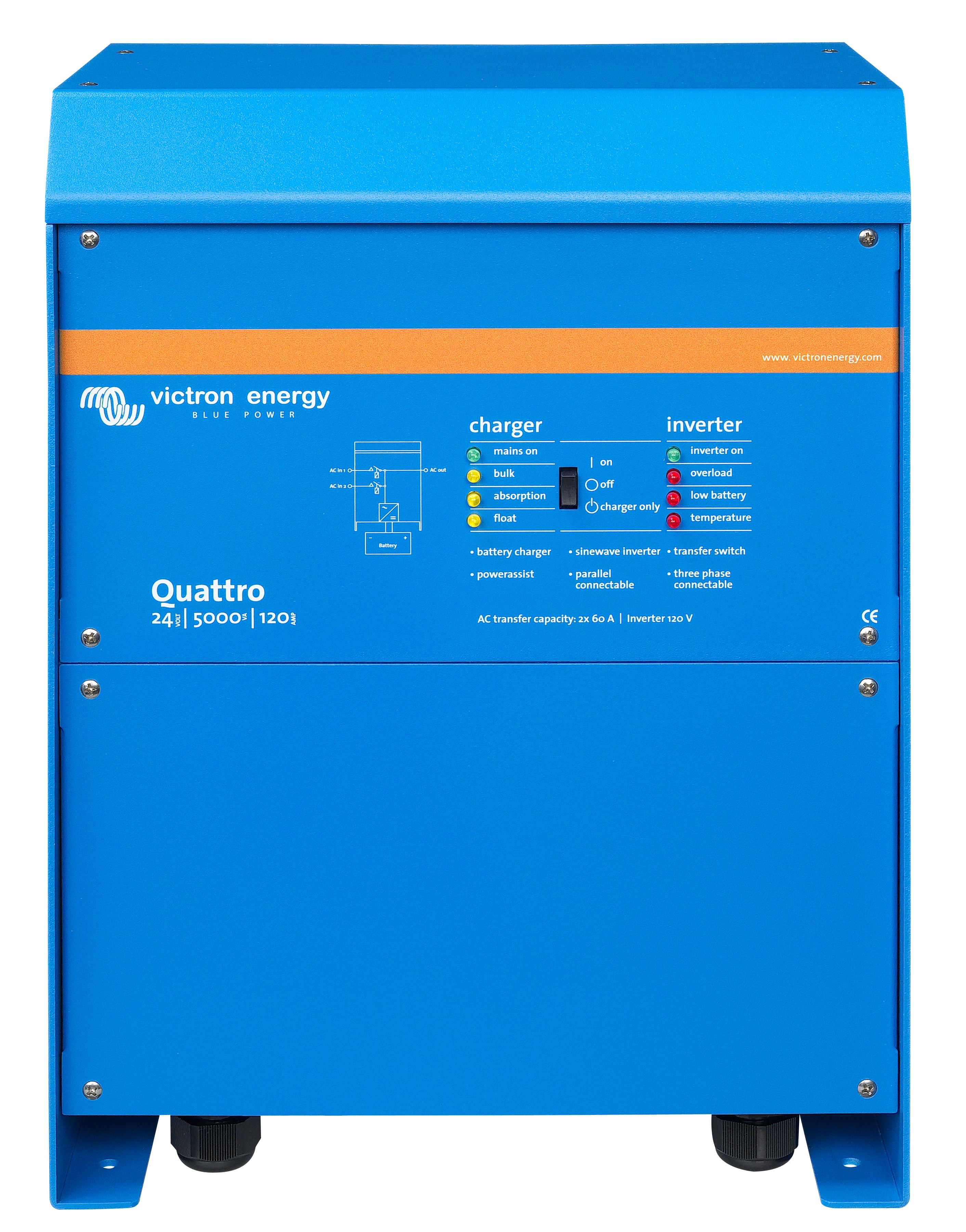

.JPG - Quattro 24V 5000VA 120A 120 VAC (front)

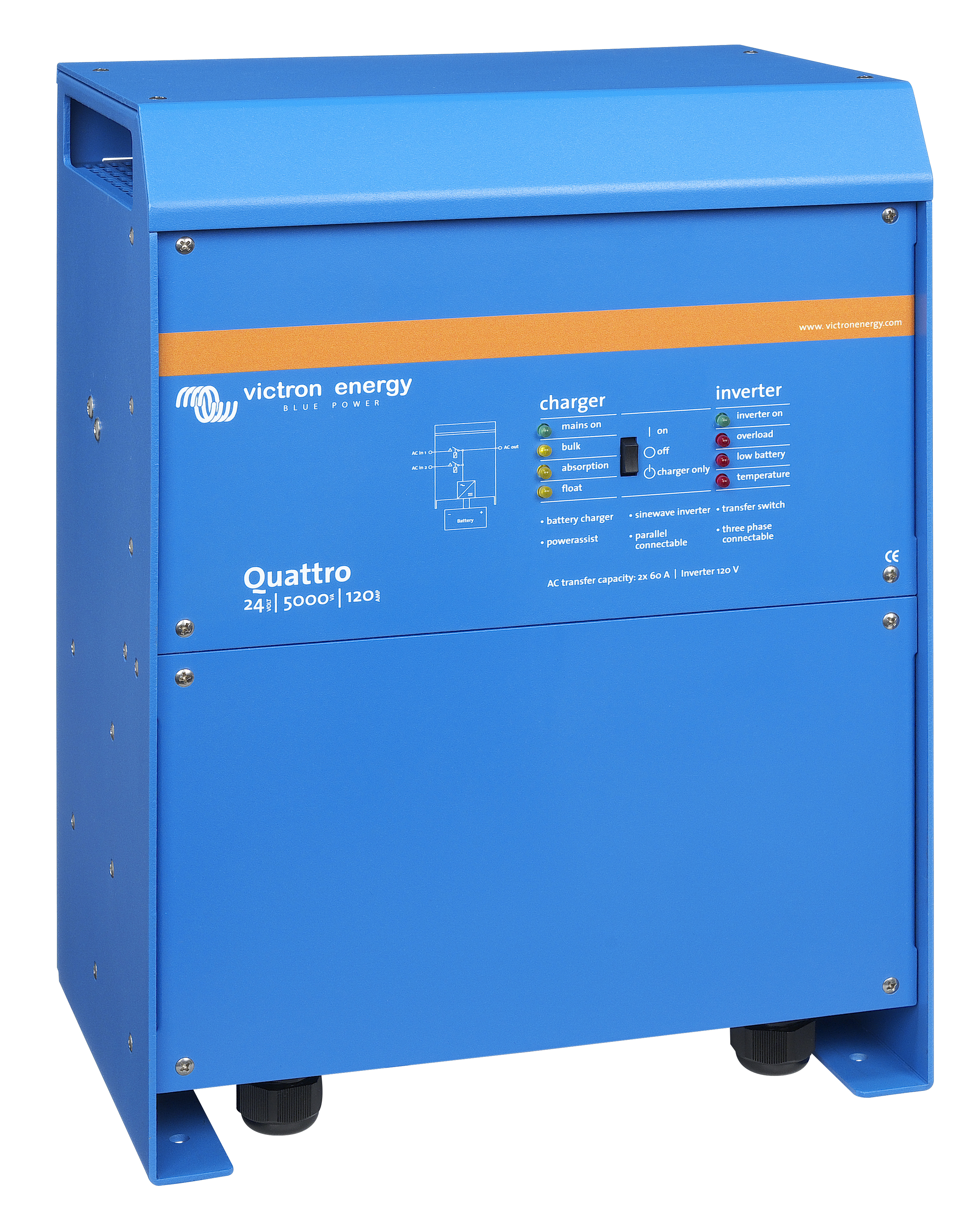

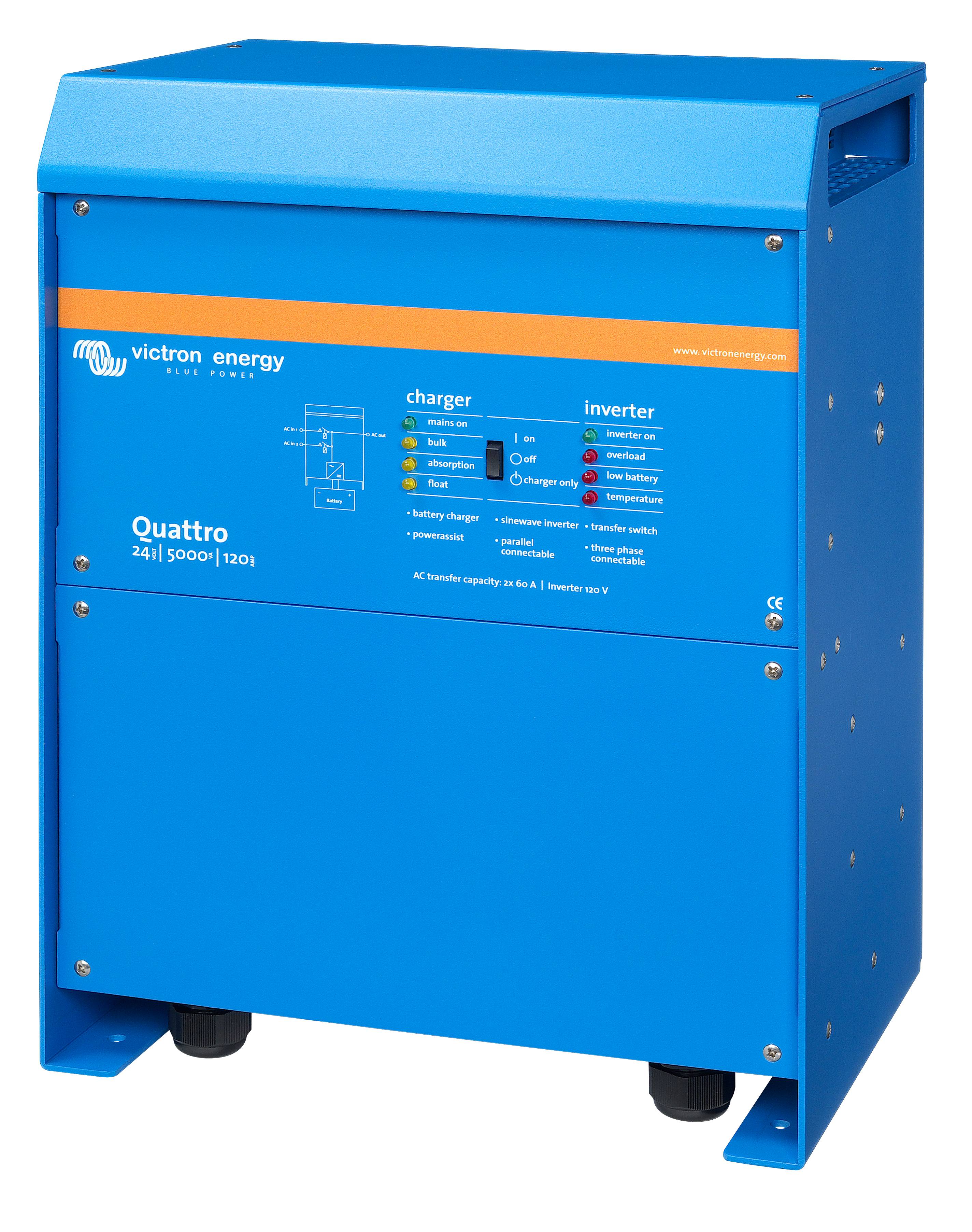

.JPG - Quattro 24V 5000VA 120A 120VAC (right)

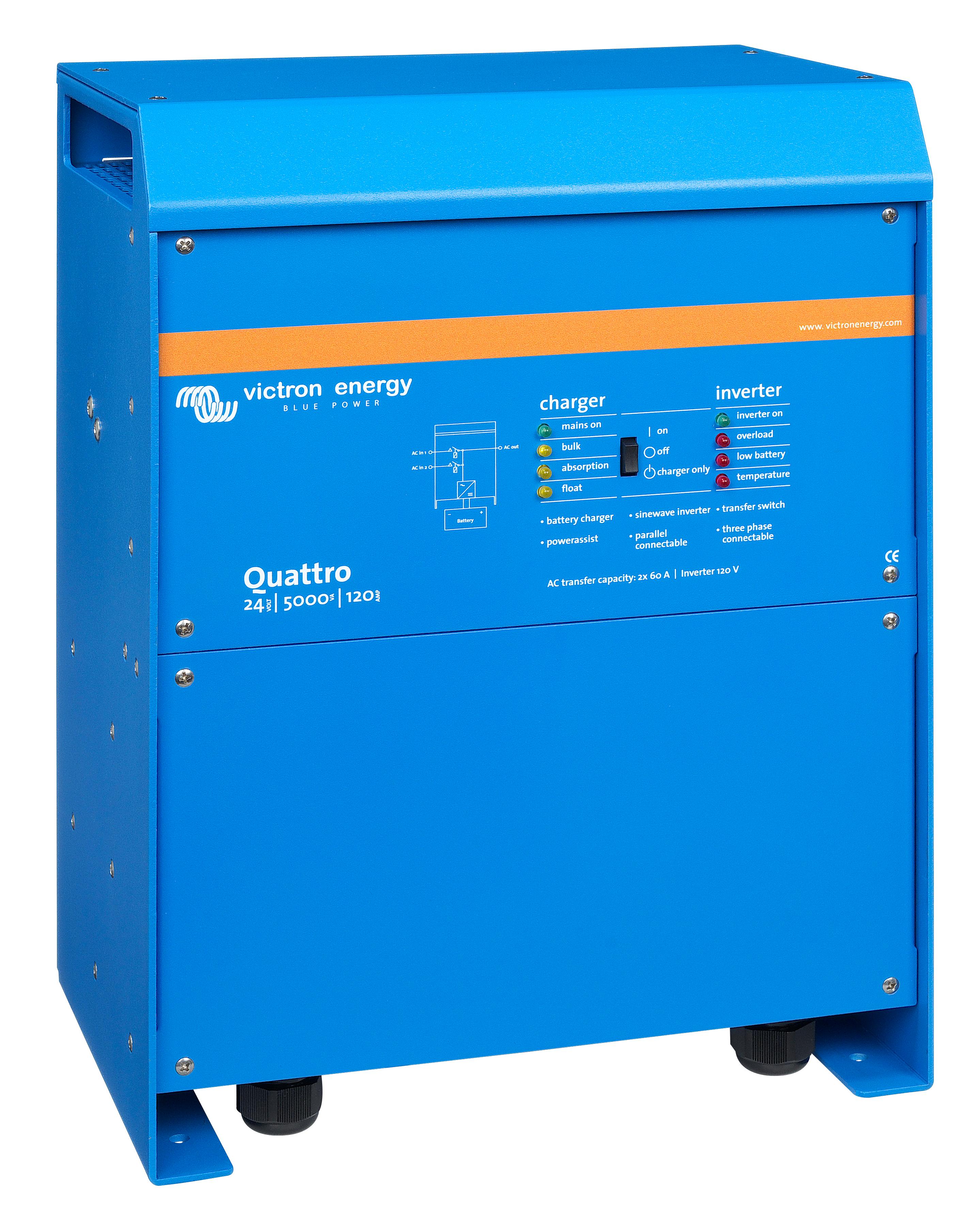

.JPG - Quattro 24V 5000VA 120A 120VAC (left)

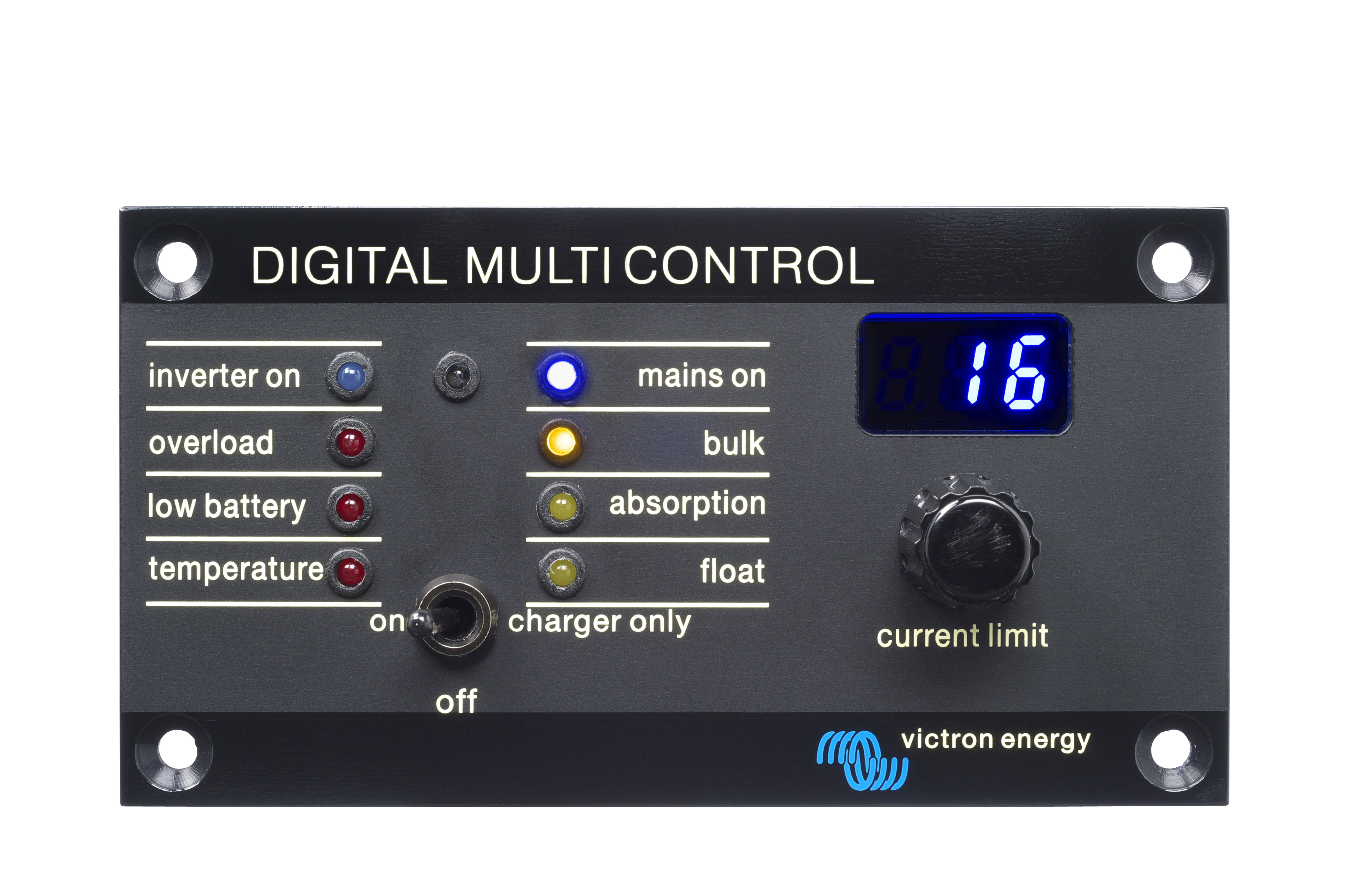

.JPG - Digital Control Panel

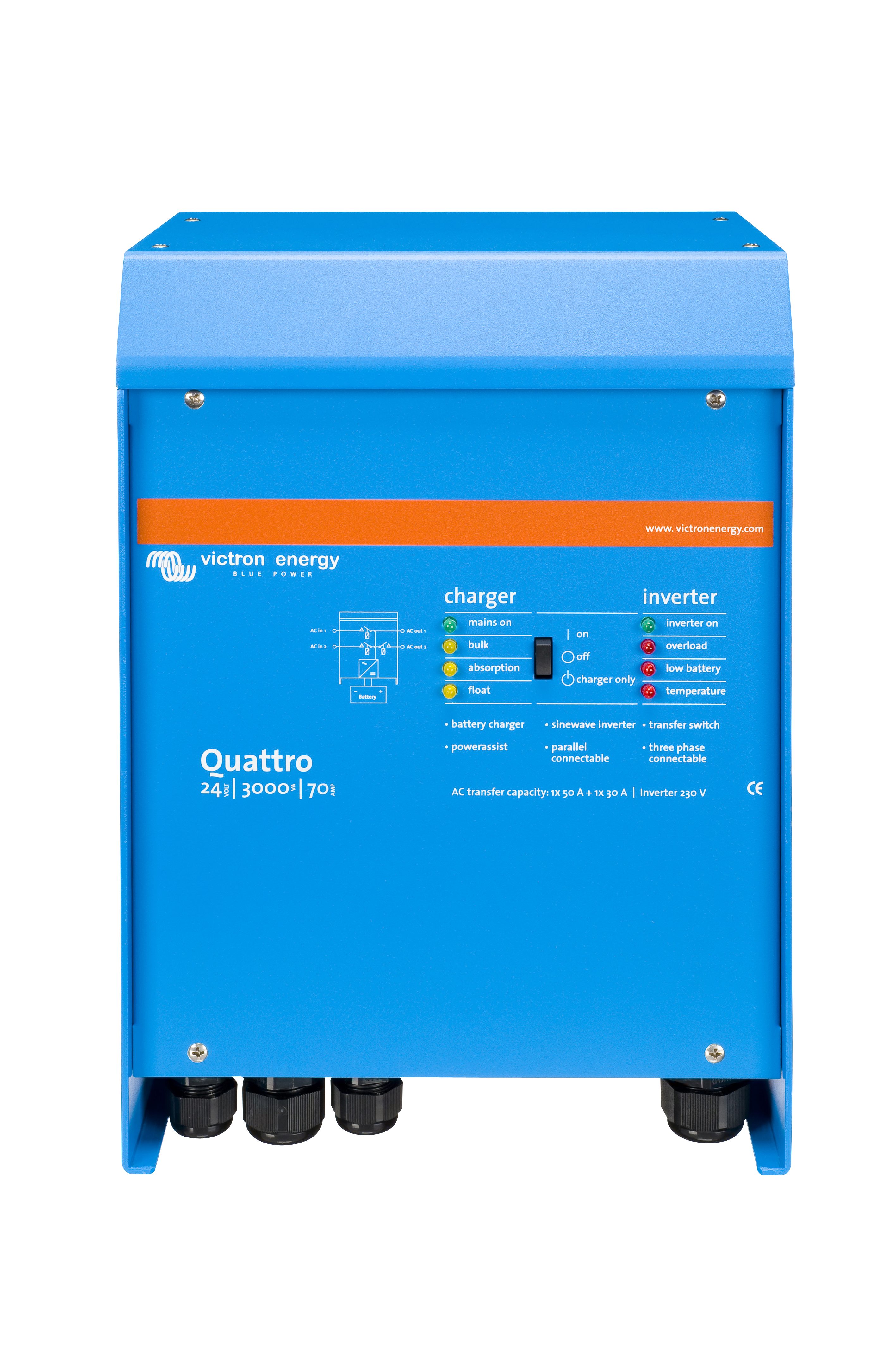

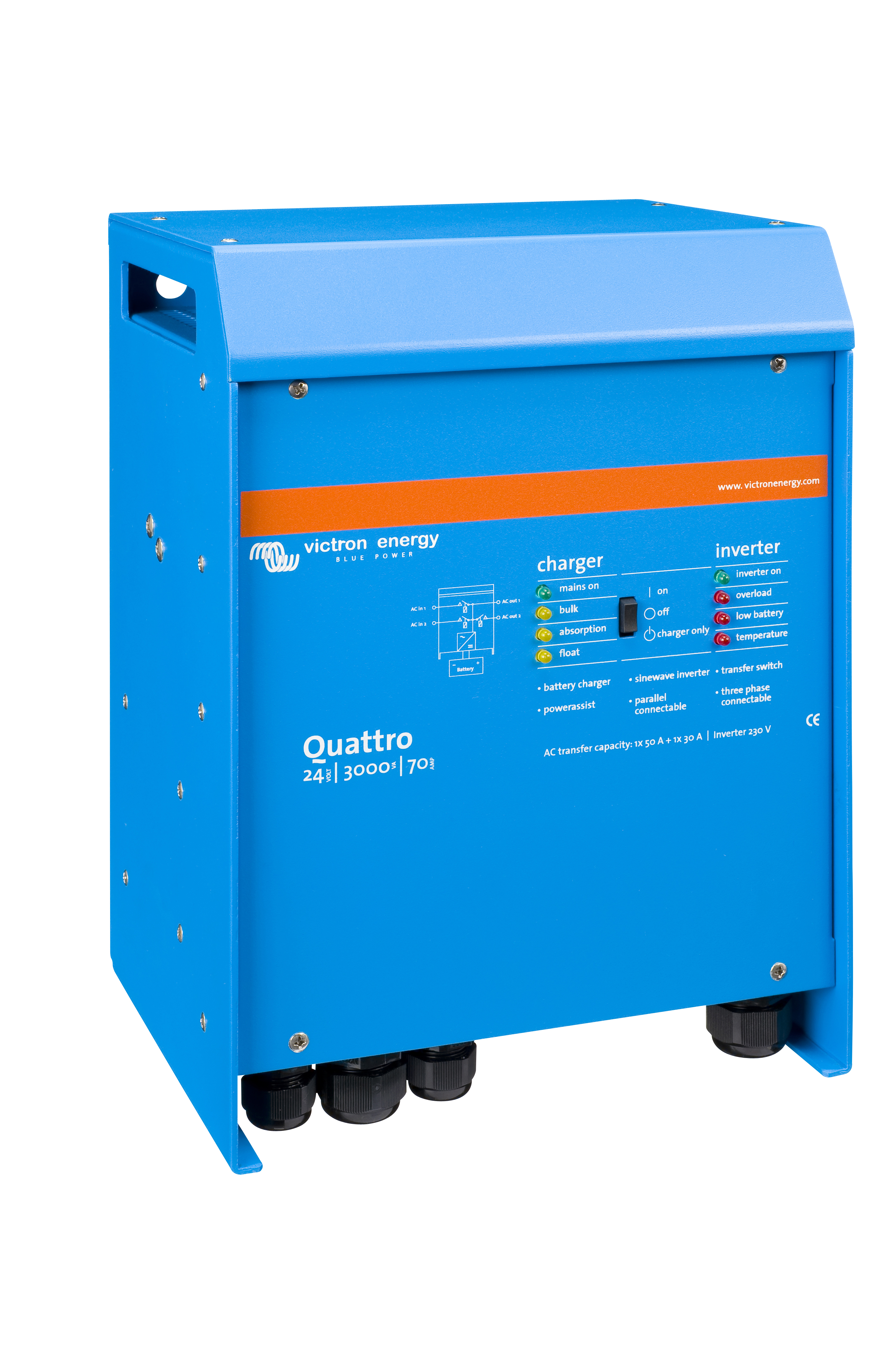

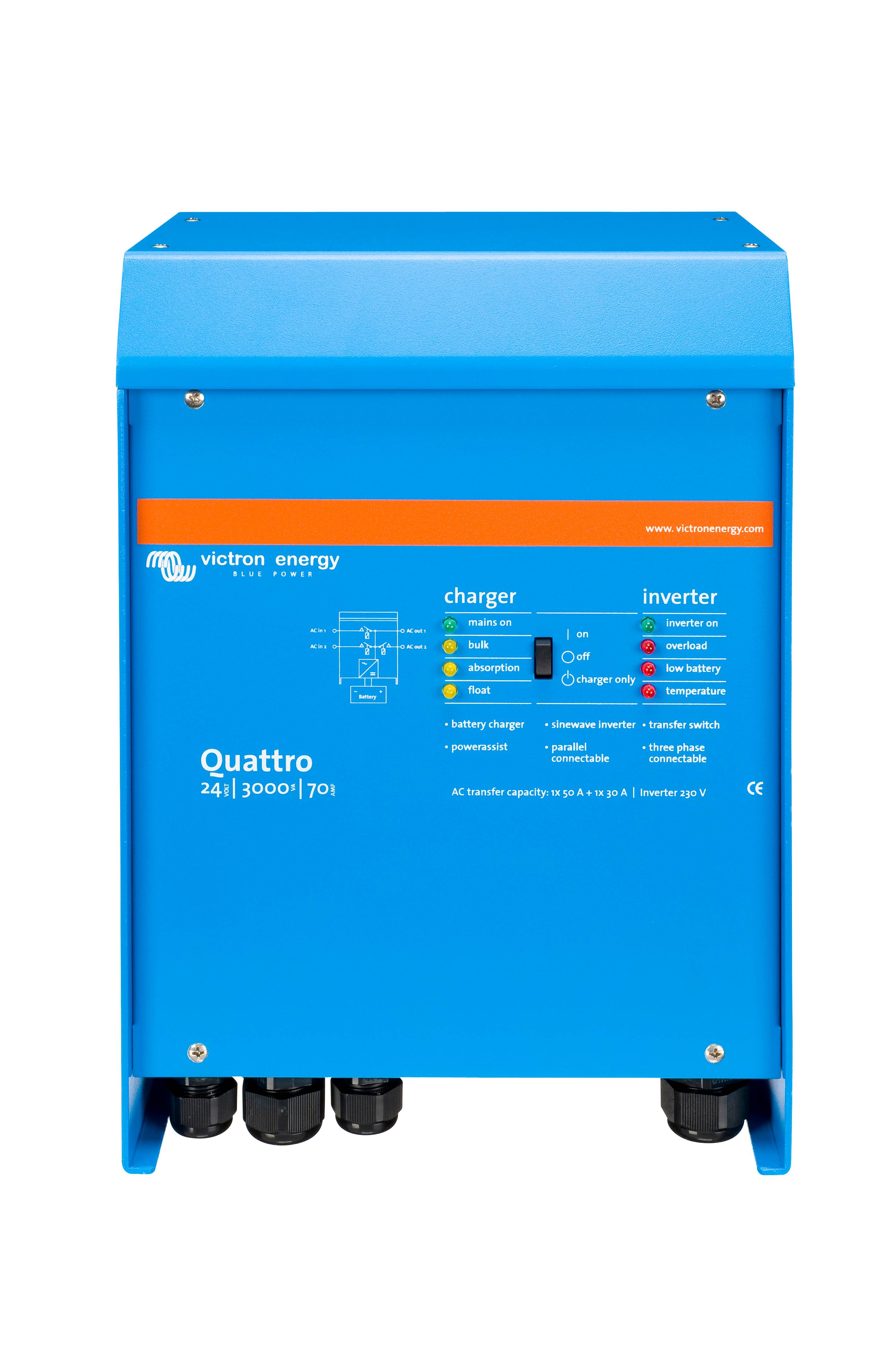

.JPG - Quattro 24V 3000VA 70A 230 VAC (front)
.JPG - Quattro 24V 3000VA 70A 230 VAC (right)
.JPG - Quattro 24V 3000VA 70A 230 VAC (left)

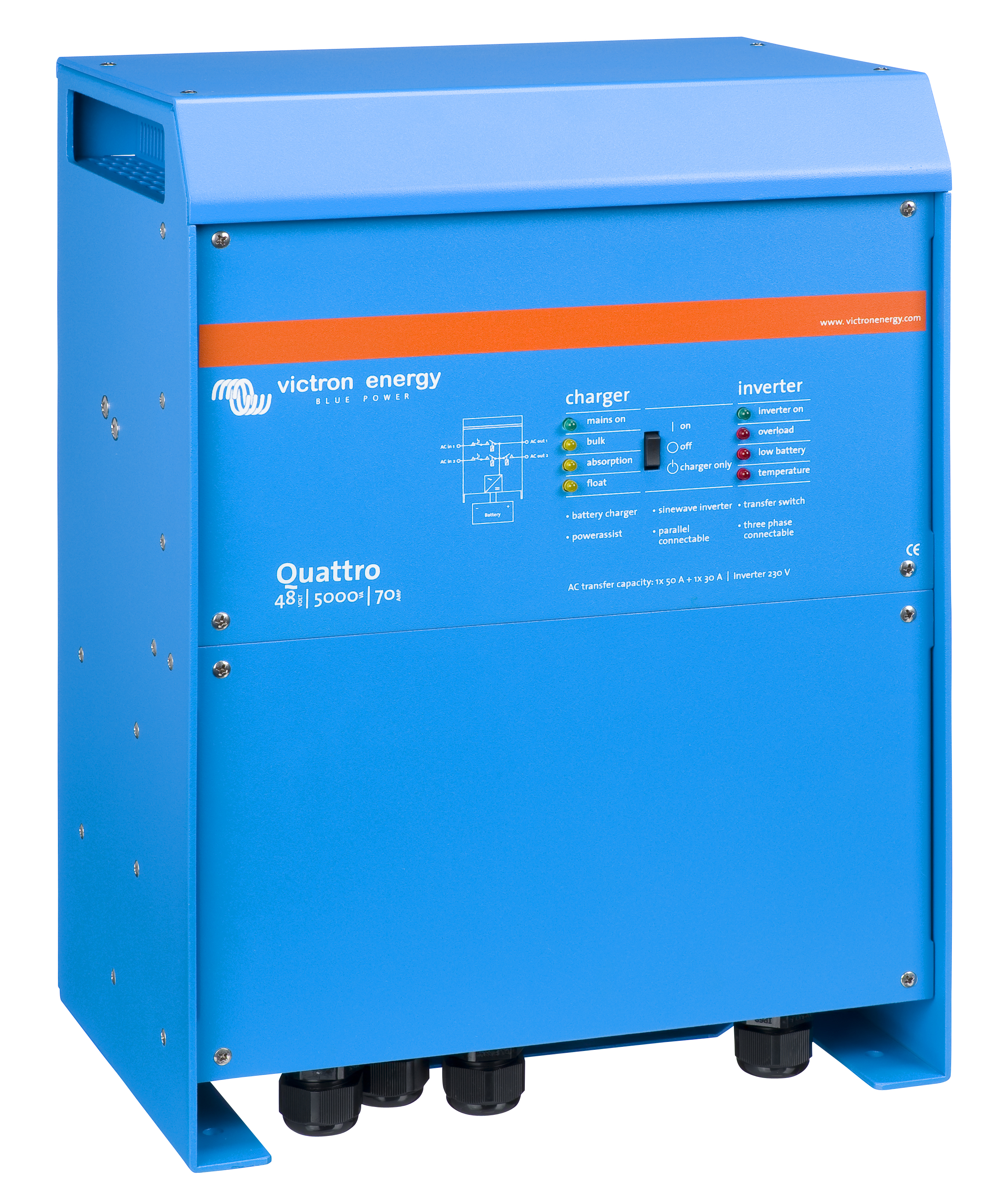

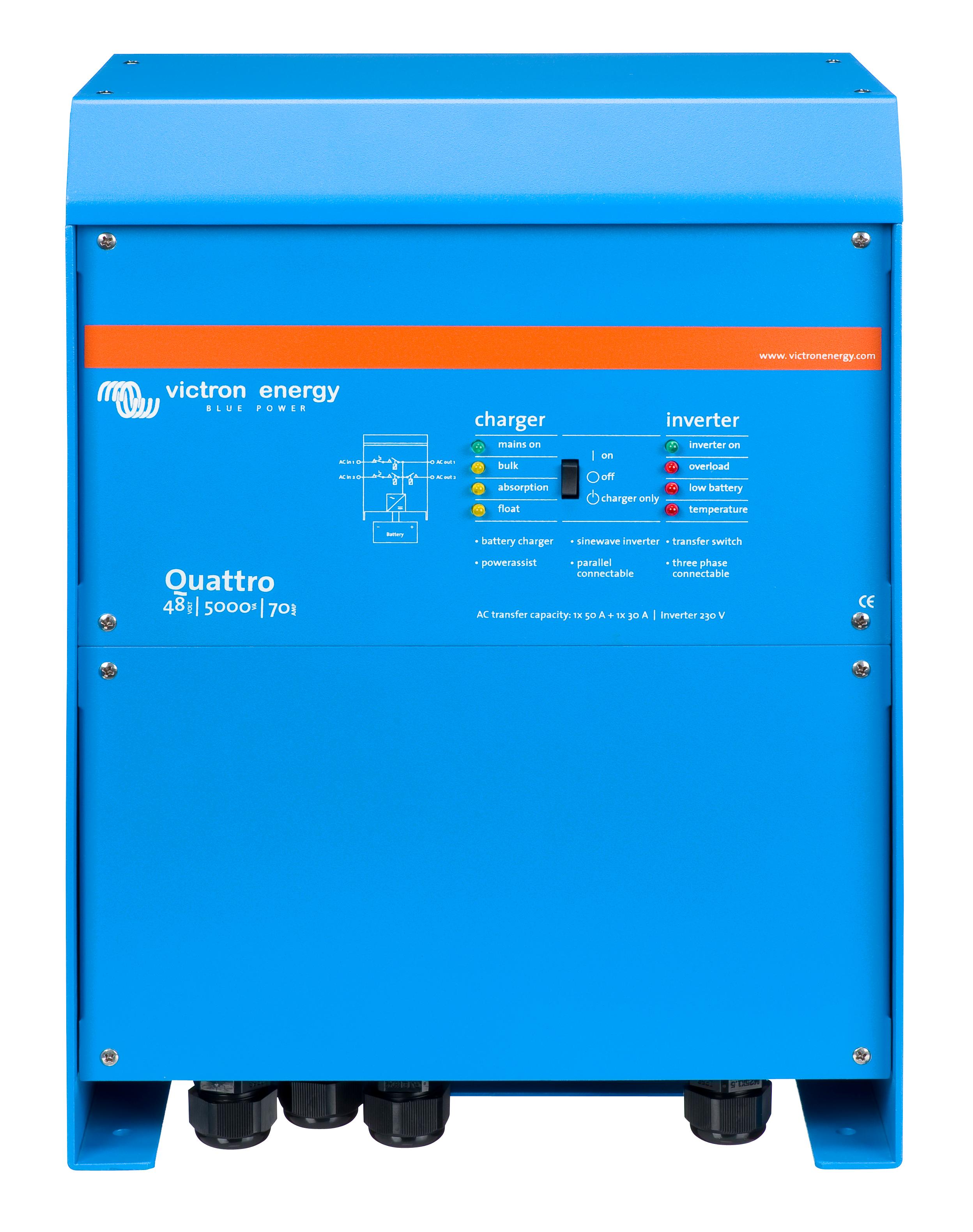

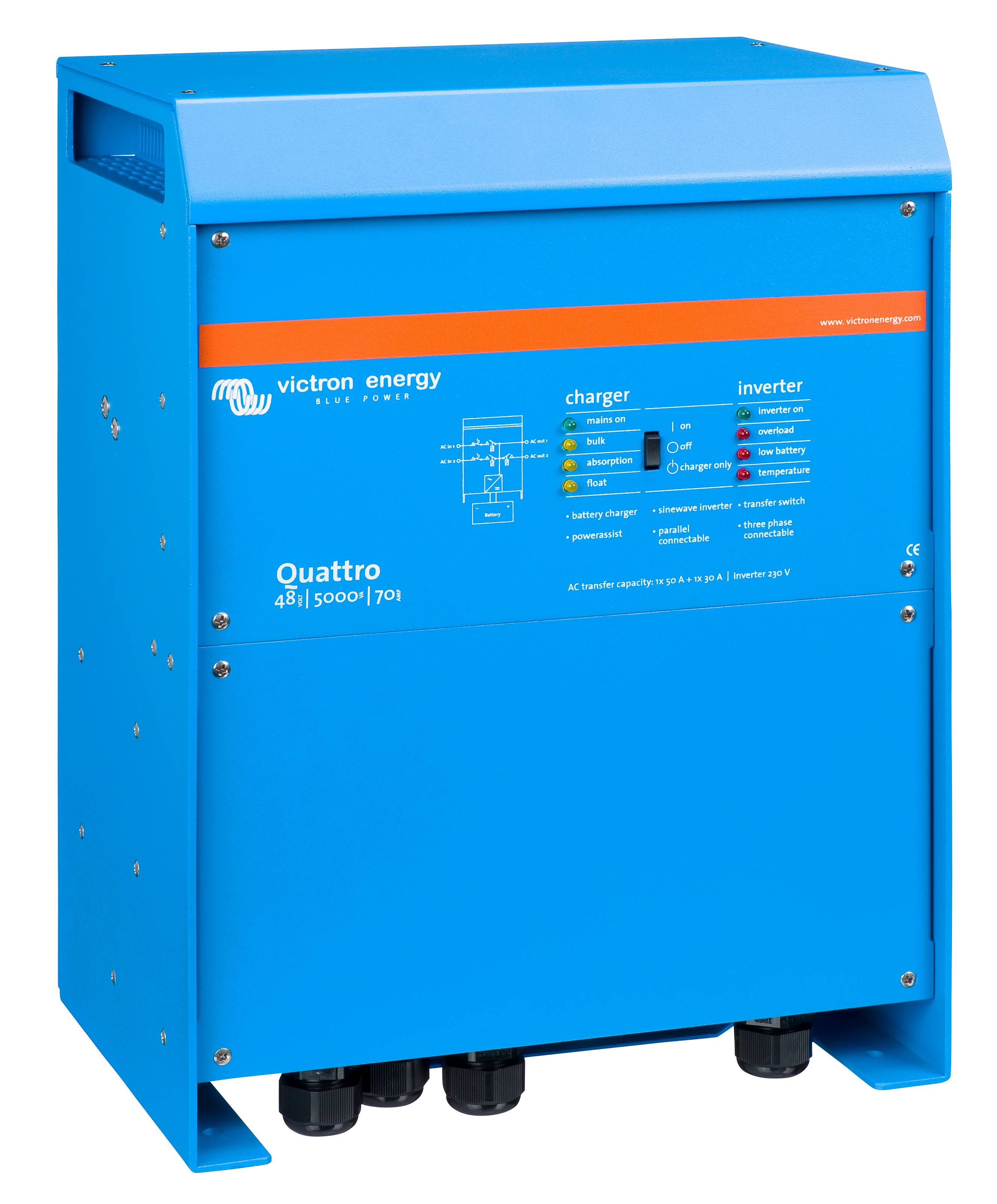

.JPG - Quattro 48V 5000VA 70-50A 230 VAC (front)

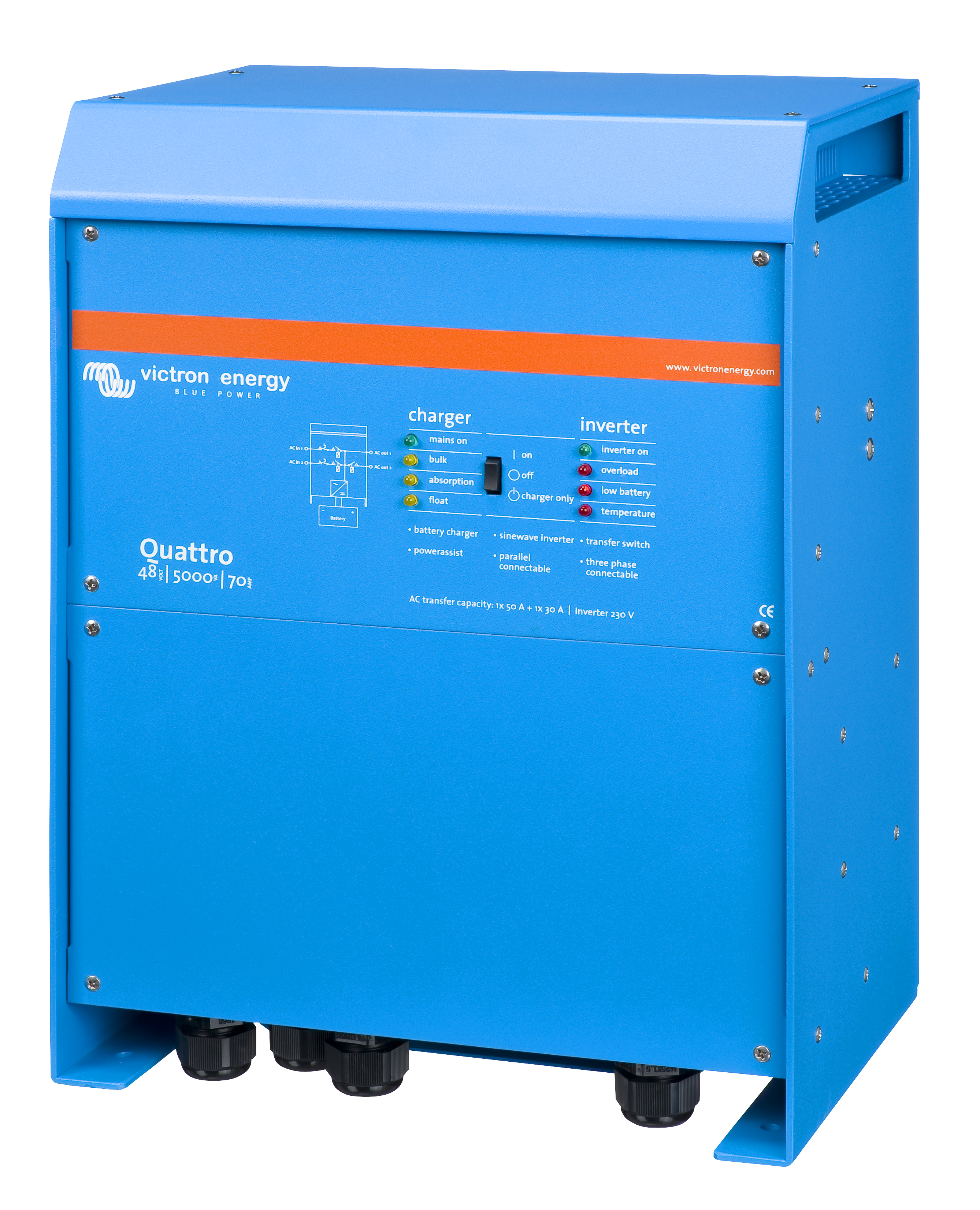

.JPG - Quattro 48V 5000VA 70-50A 230 VAC (left)

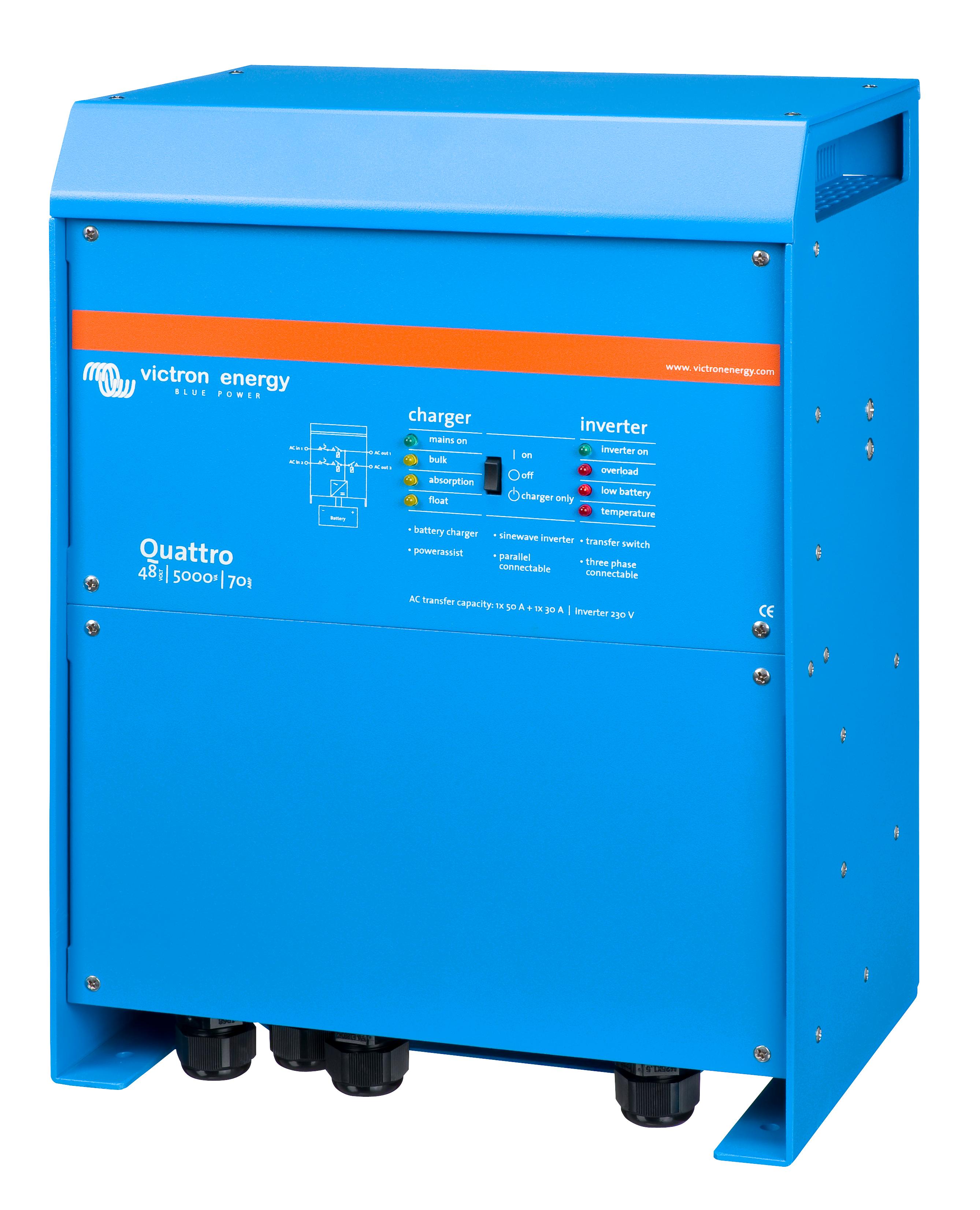

.JPG - Quattro 48V 5000VA 70-50A 230 VAC (right)

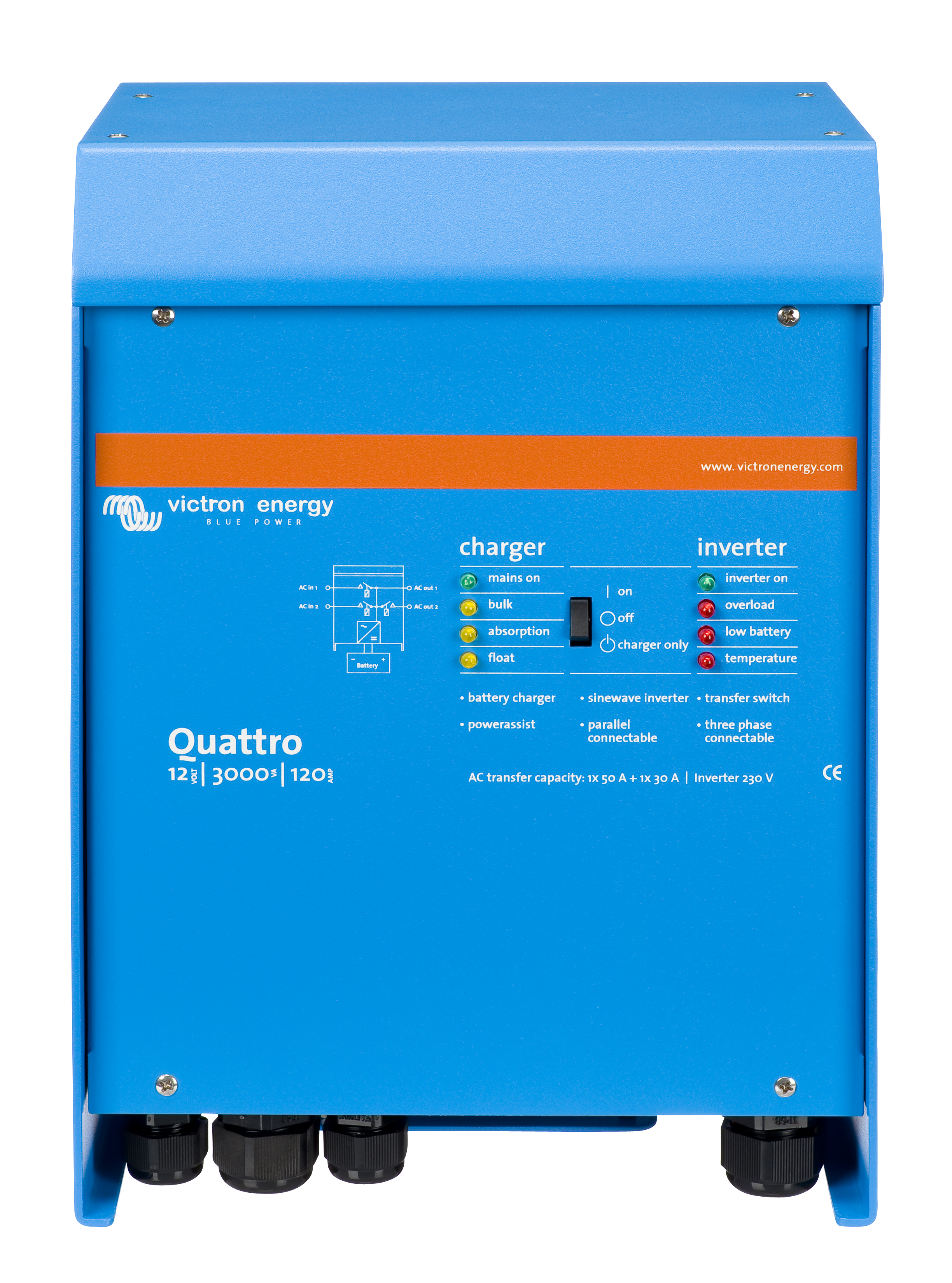

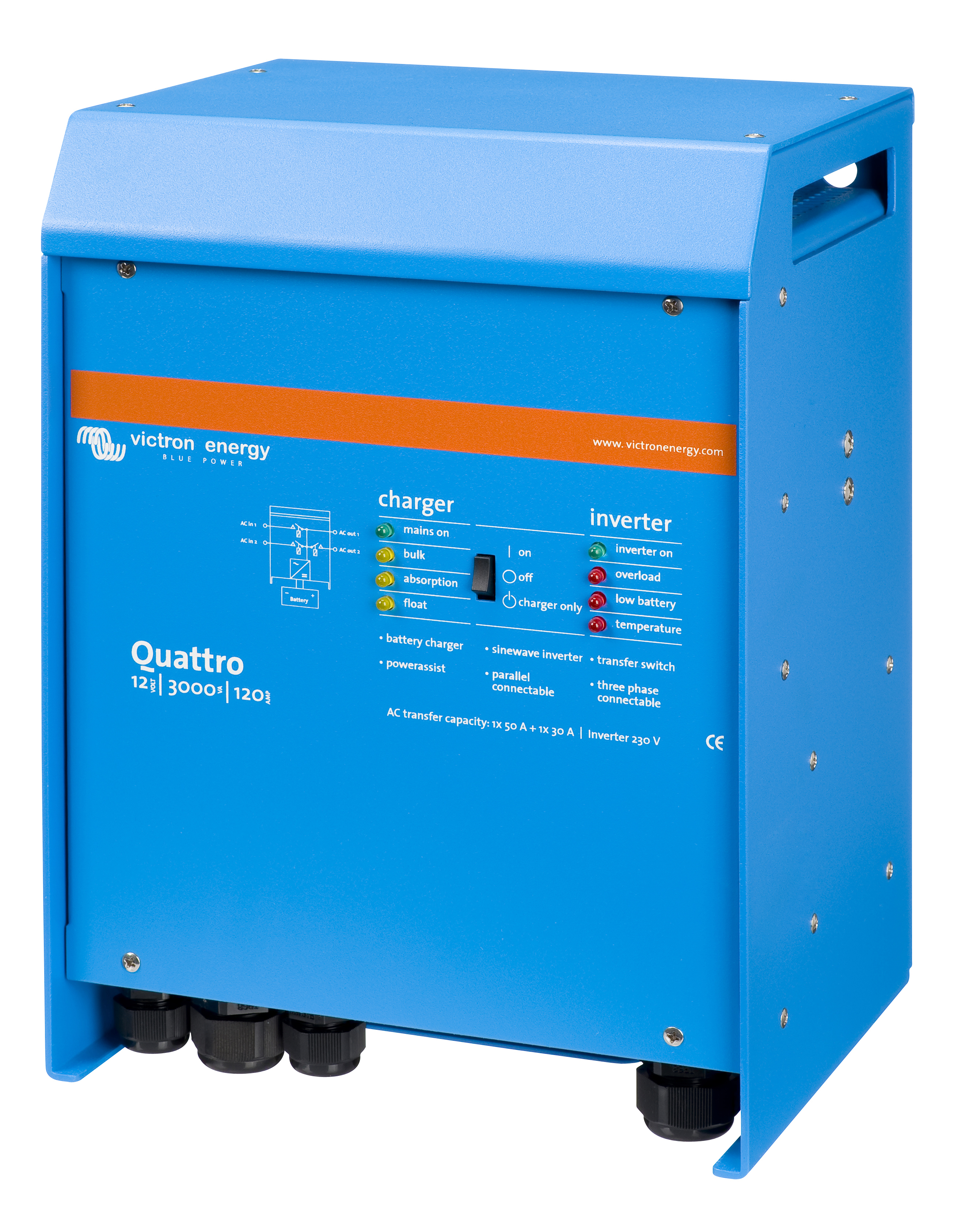

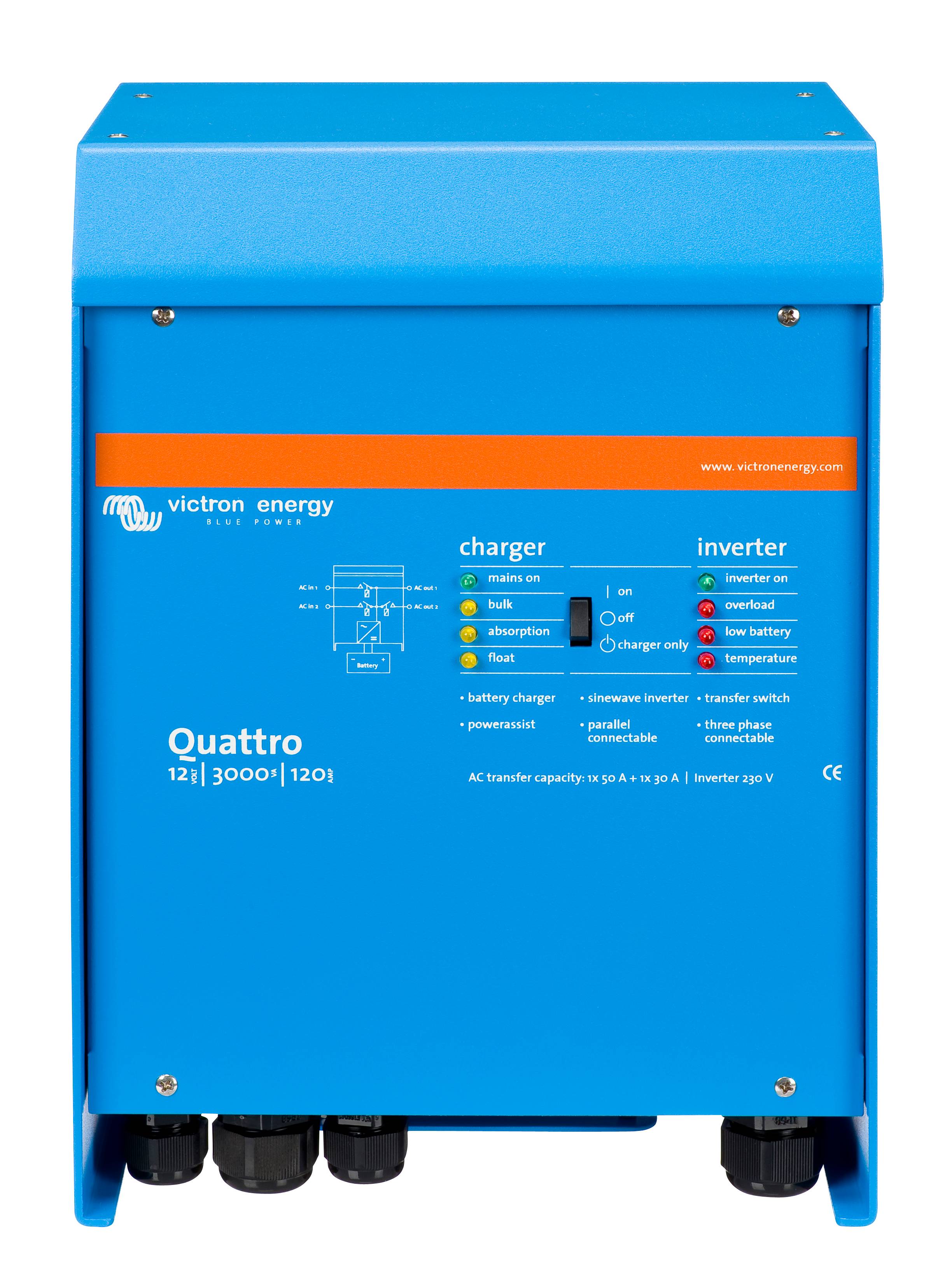

.JPG - Quattro 12V 3000VA 120A 230VAC (front)

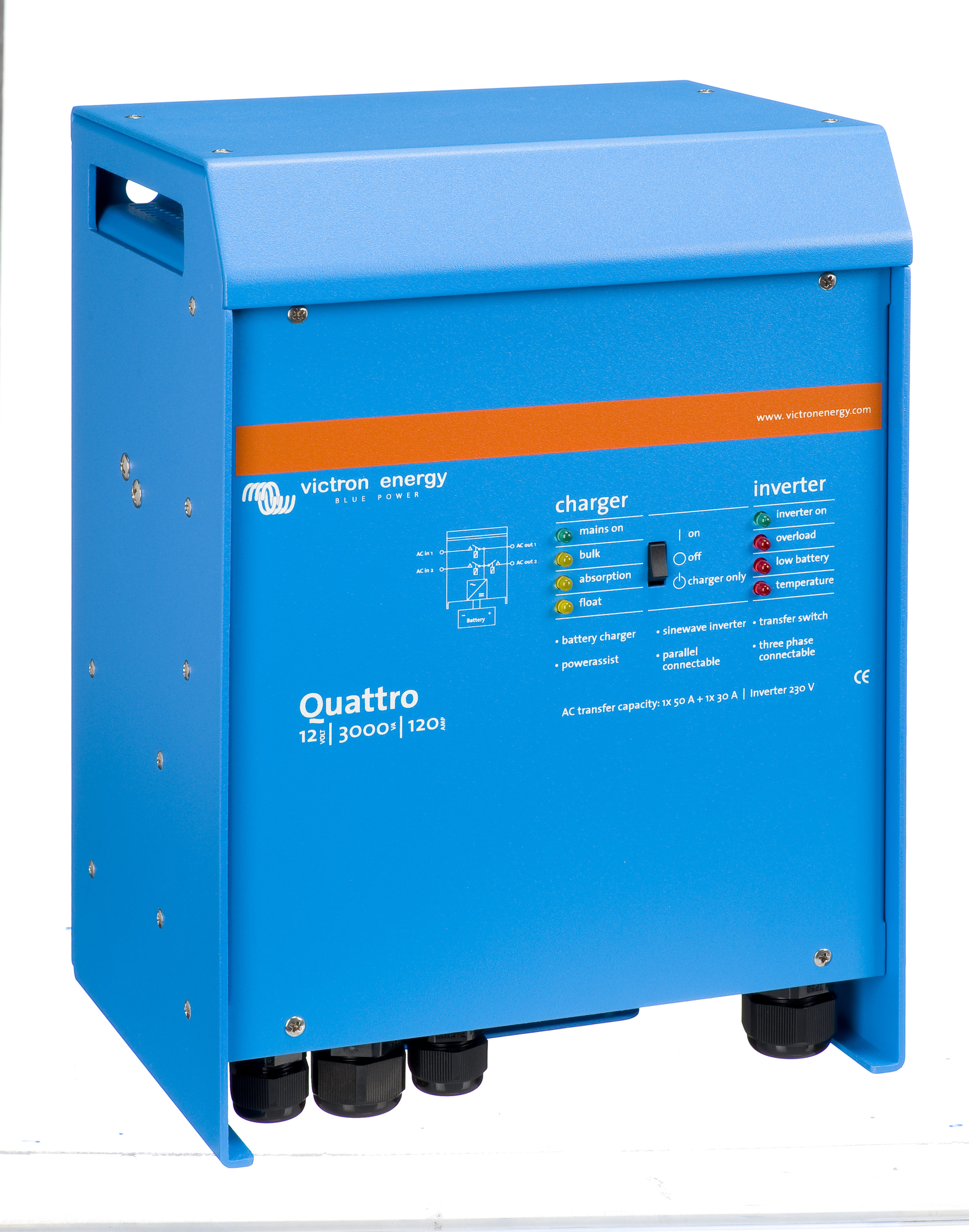

.JPG - Quattro 12V 3000VA 120A 230VAC (left)

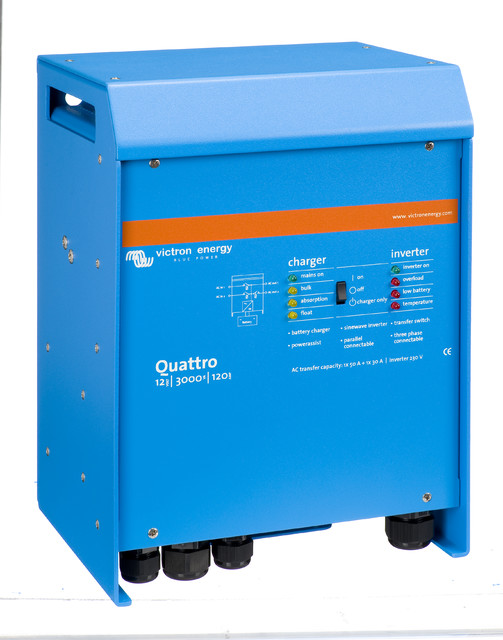

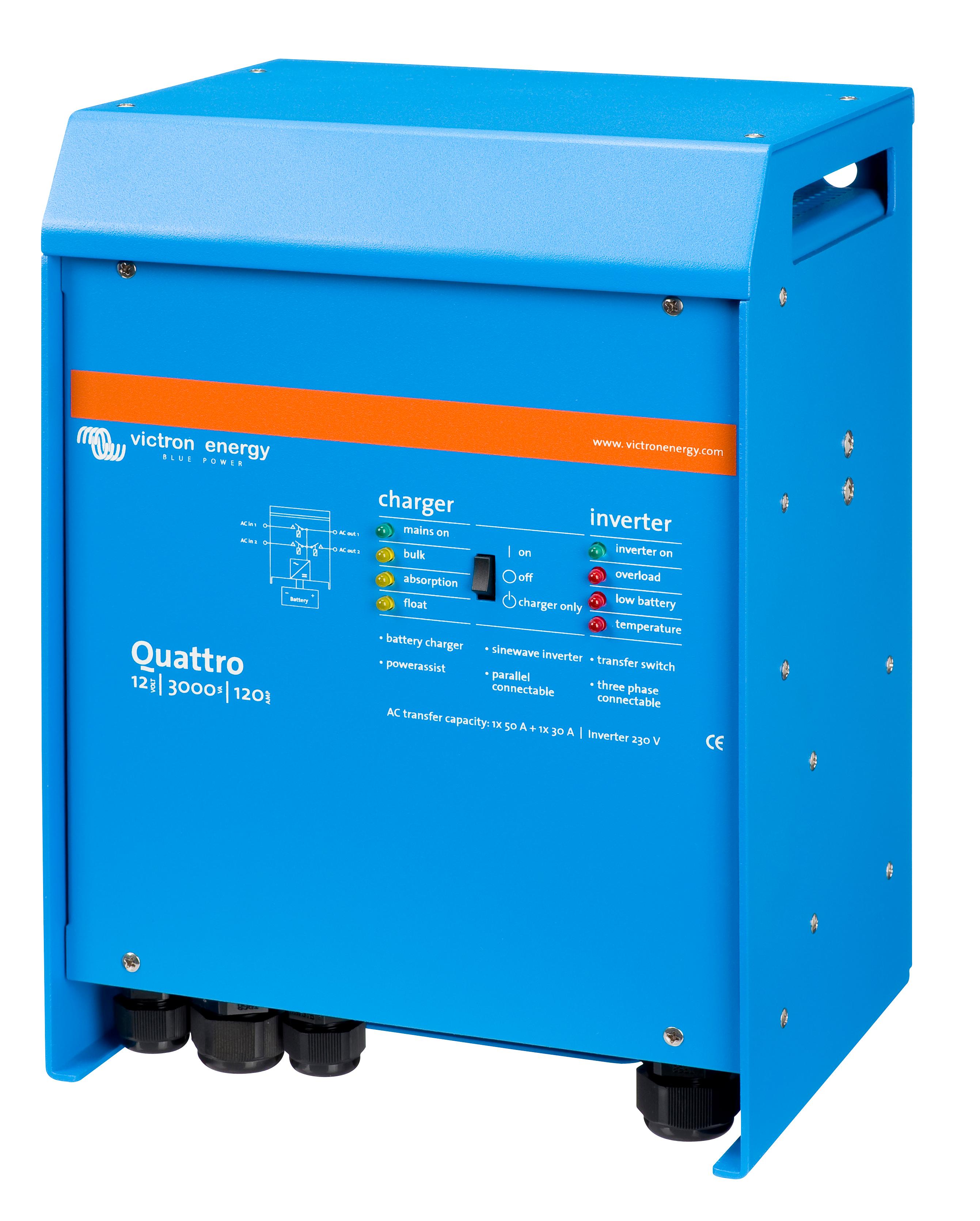

.JPG - Quattro 12V 3000VA 120A 230VAC (right)

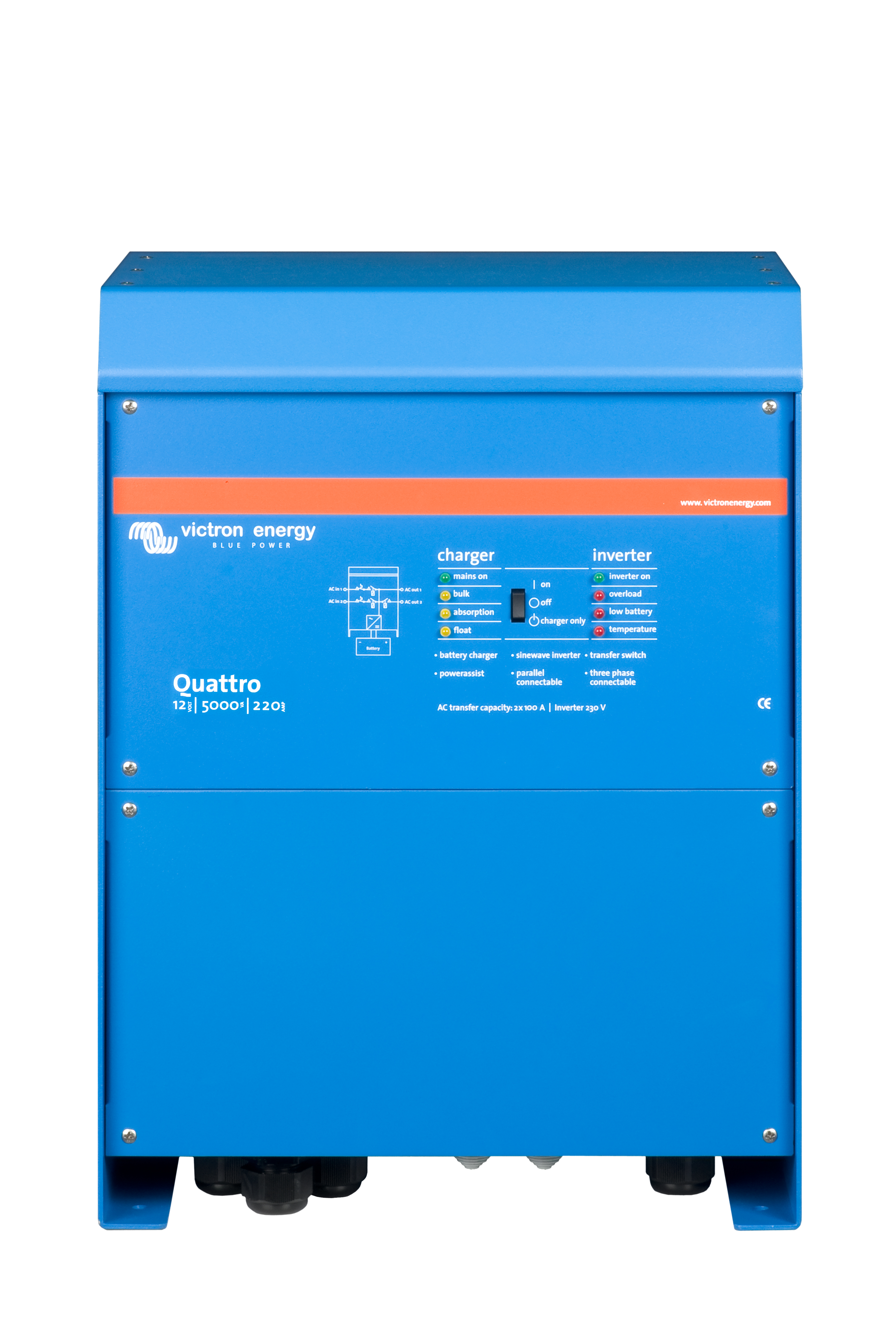

.JPG - Quattro 12V 5000VA 230VAC (front)
.JPG - Quattro 12V 5000VA 230VAC (left)
.JPG - Quattro 12V 5000VA 230VAC (right)

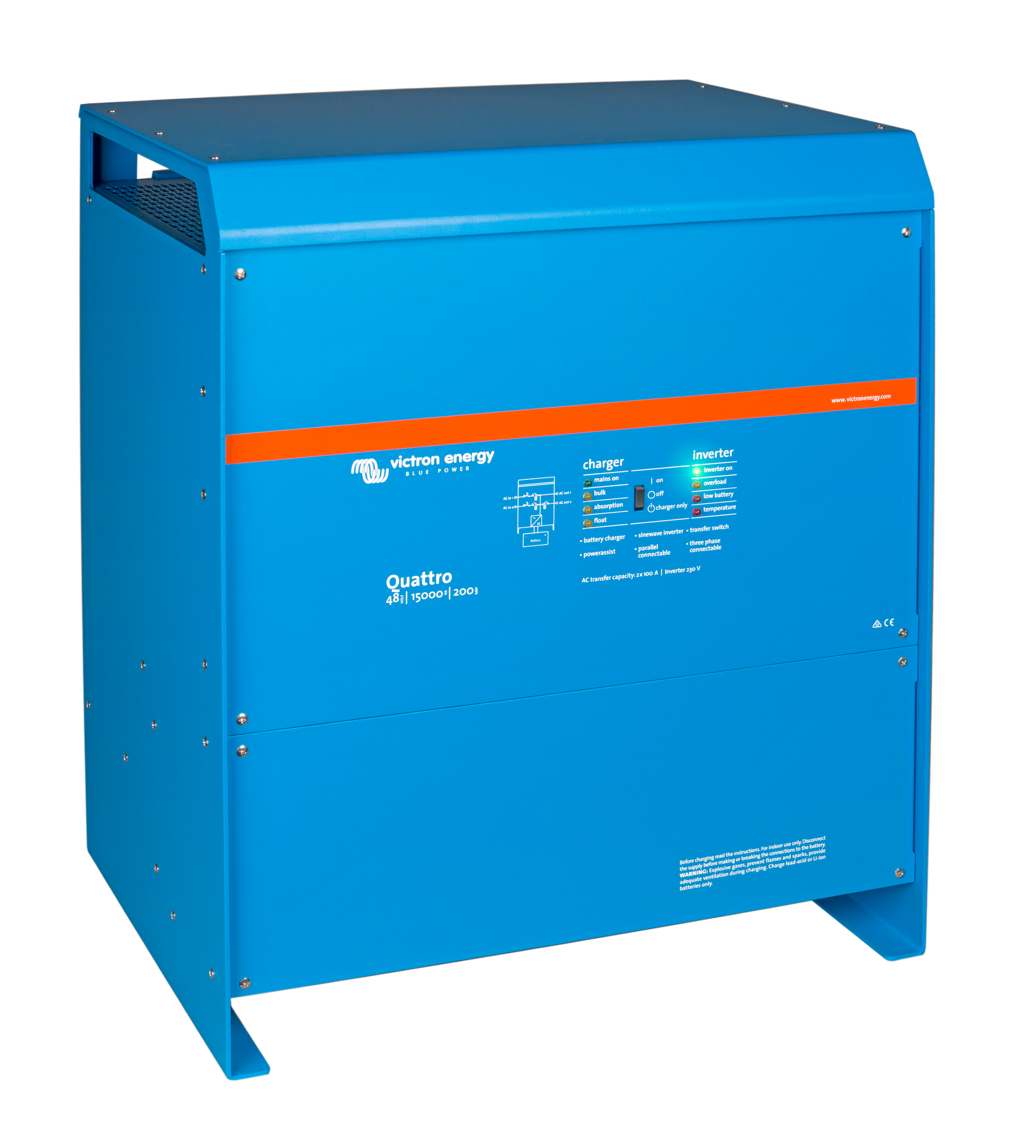

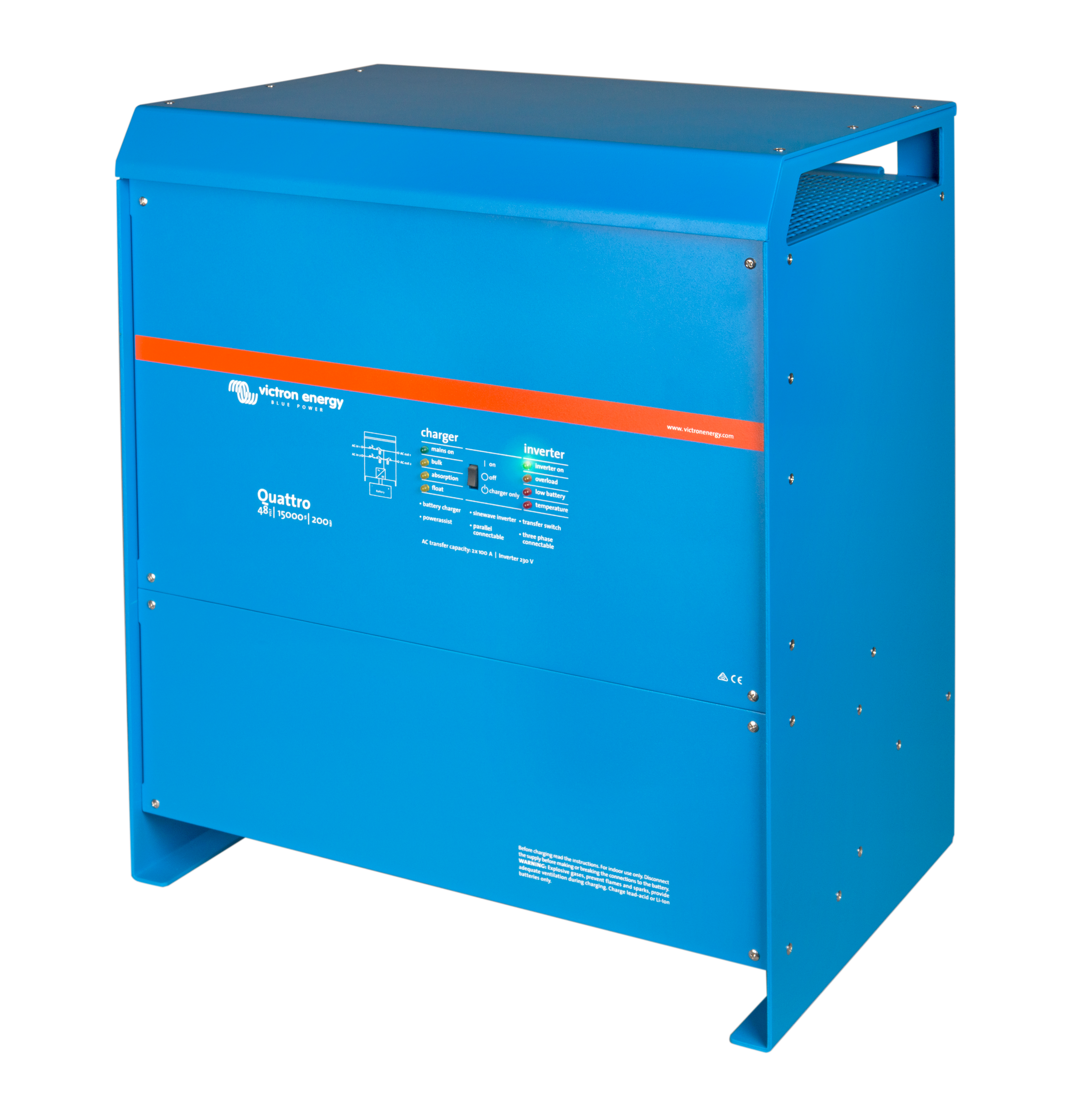

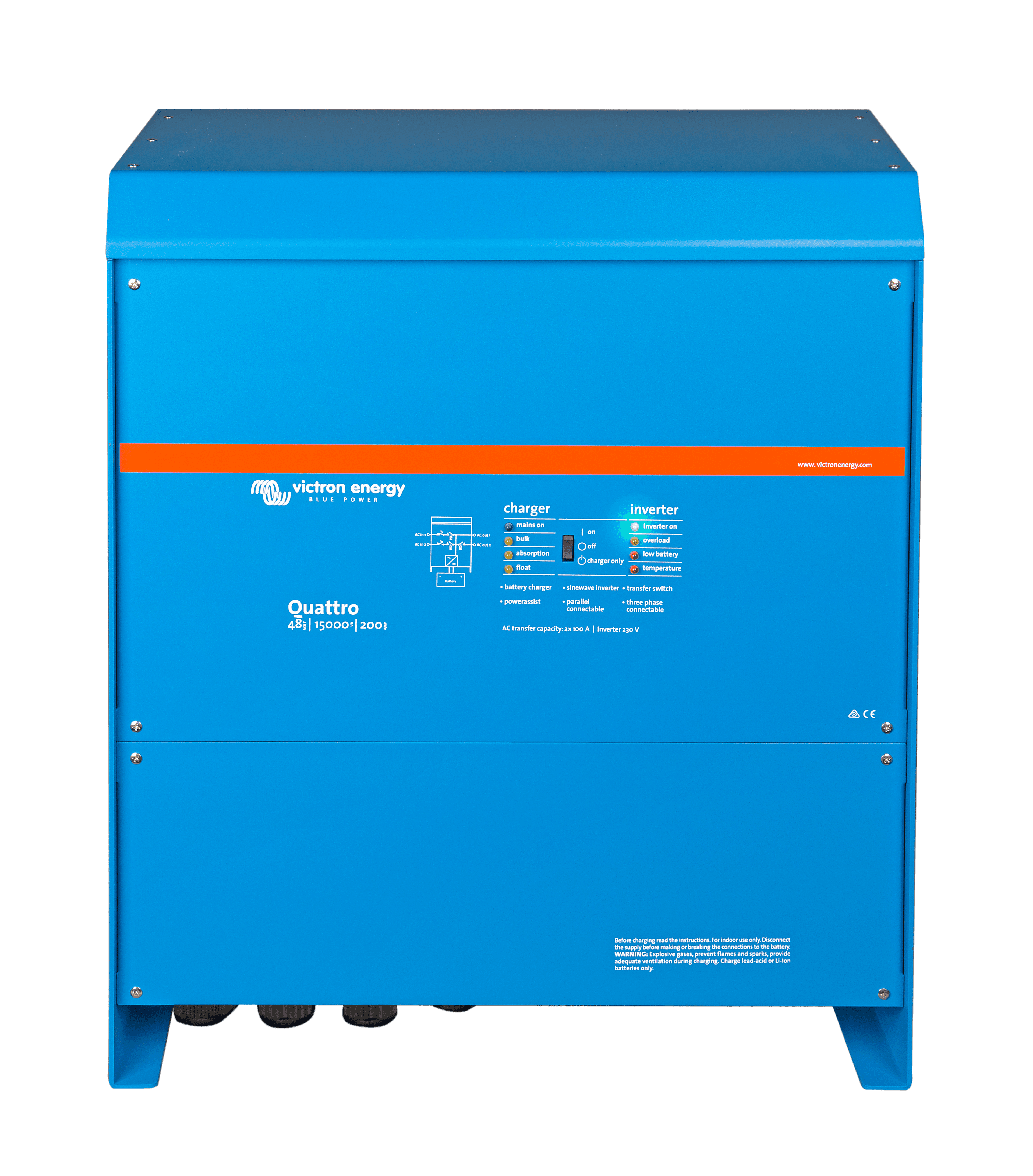

.JPG - Quattro 48V 15000VA (front)

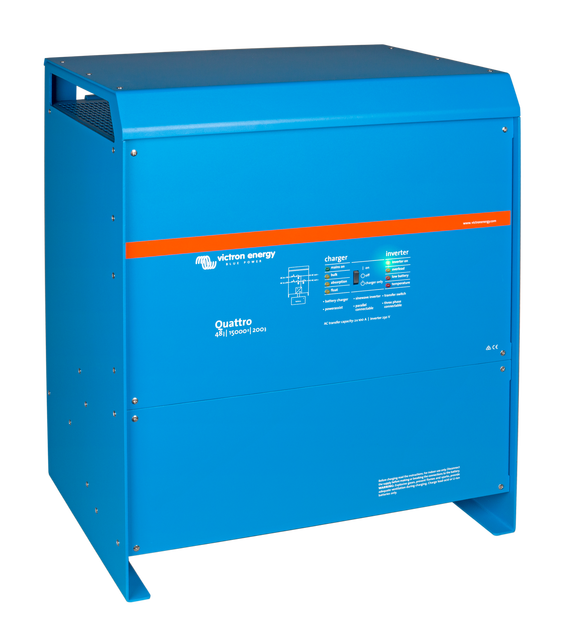

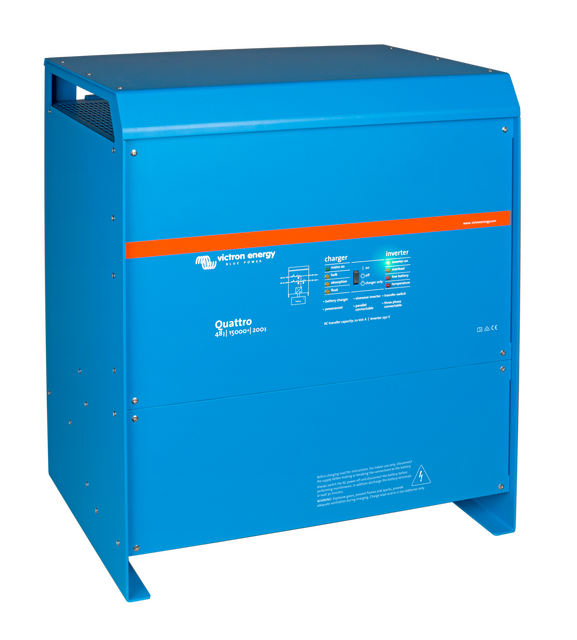

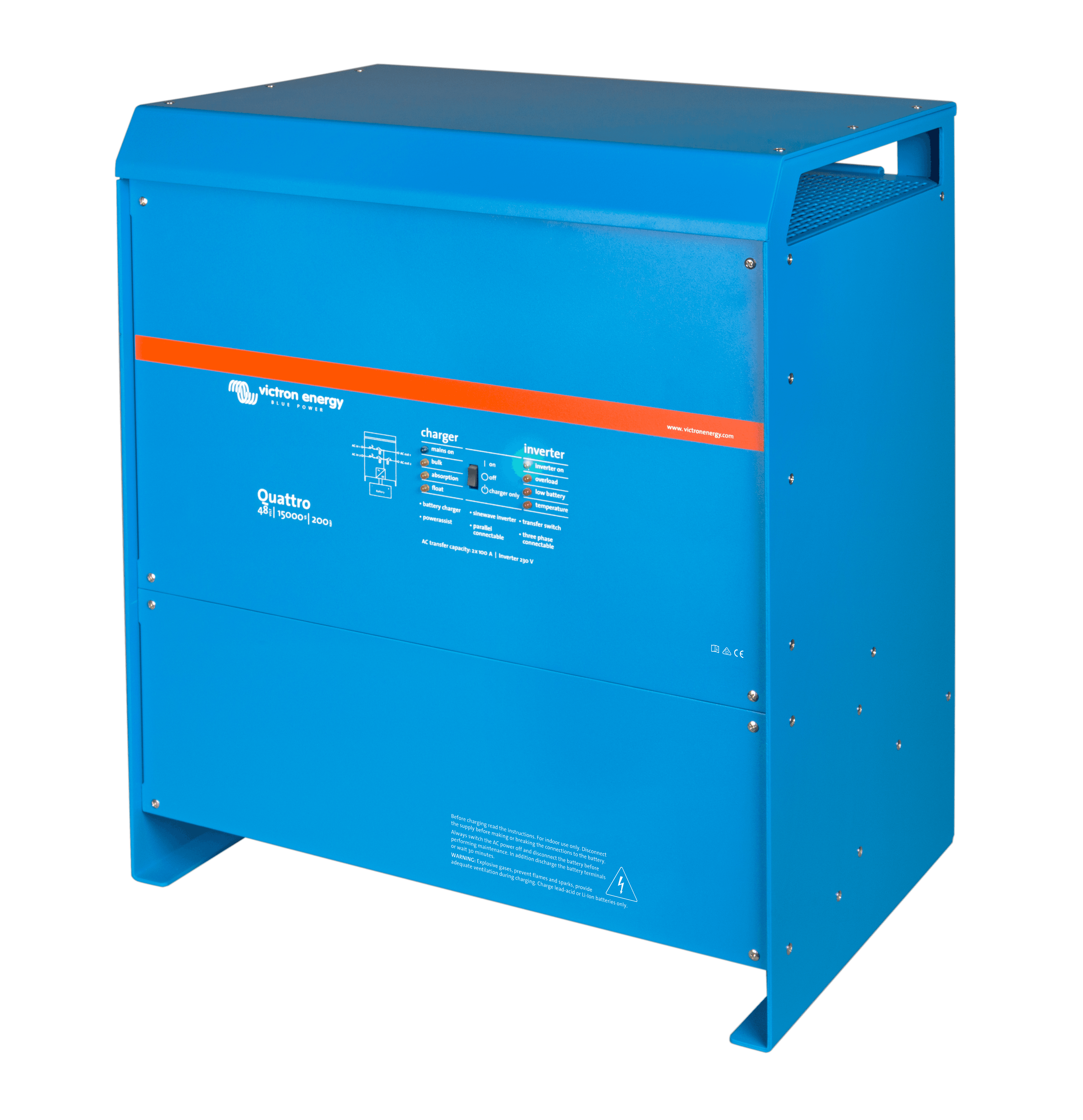

.PNG - Quattro 48V 15000VA (left)
.PNG - Quattro 48V 15000VA (right)

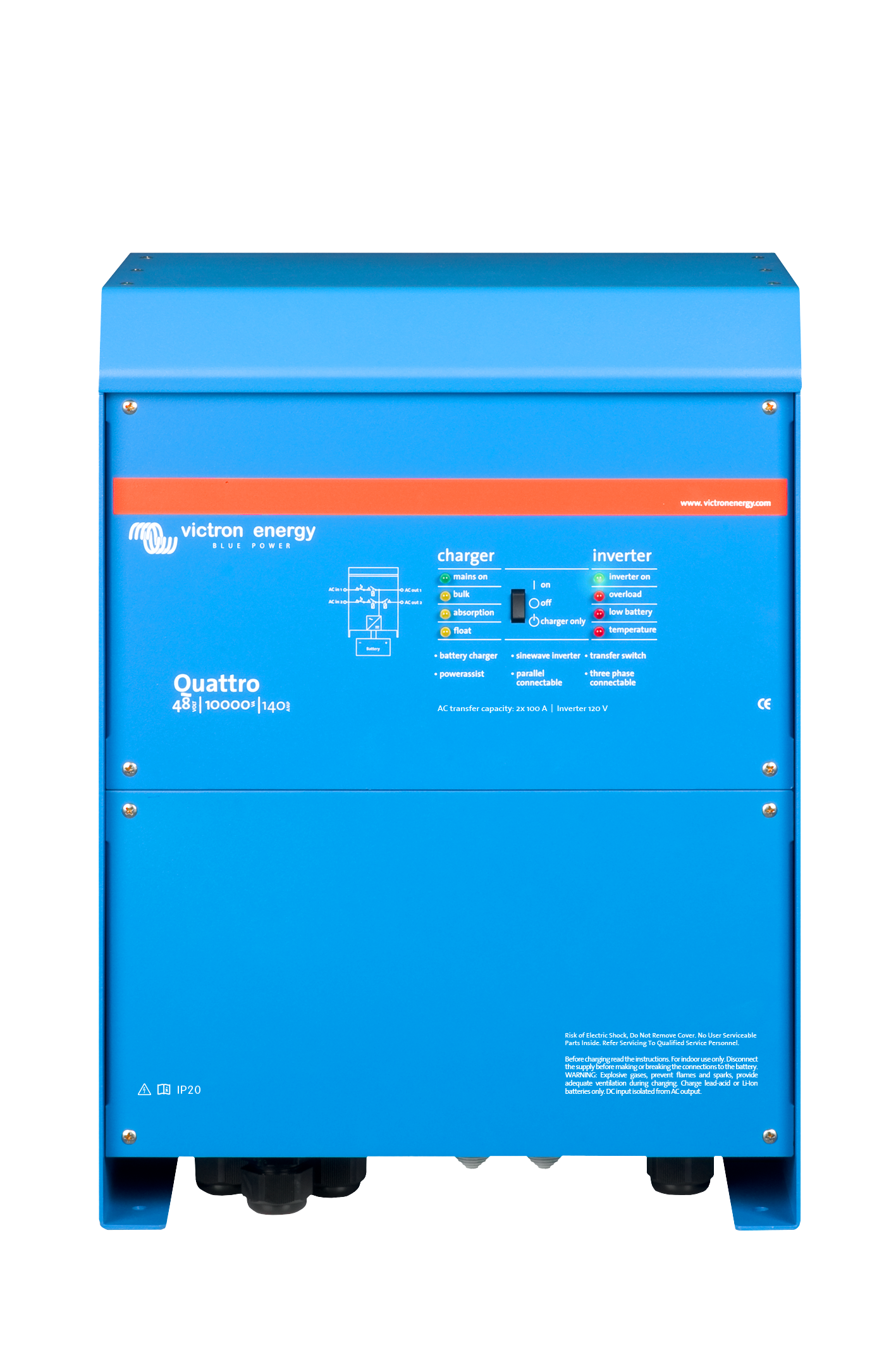

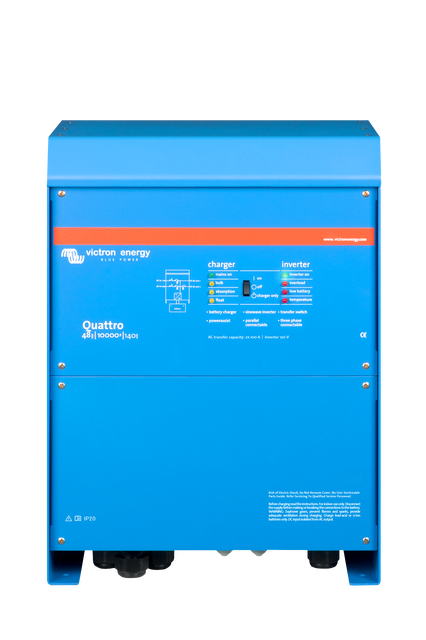

.PNG - Quattro 48V 10000VA 140A 120V (front)

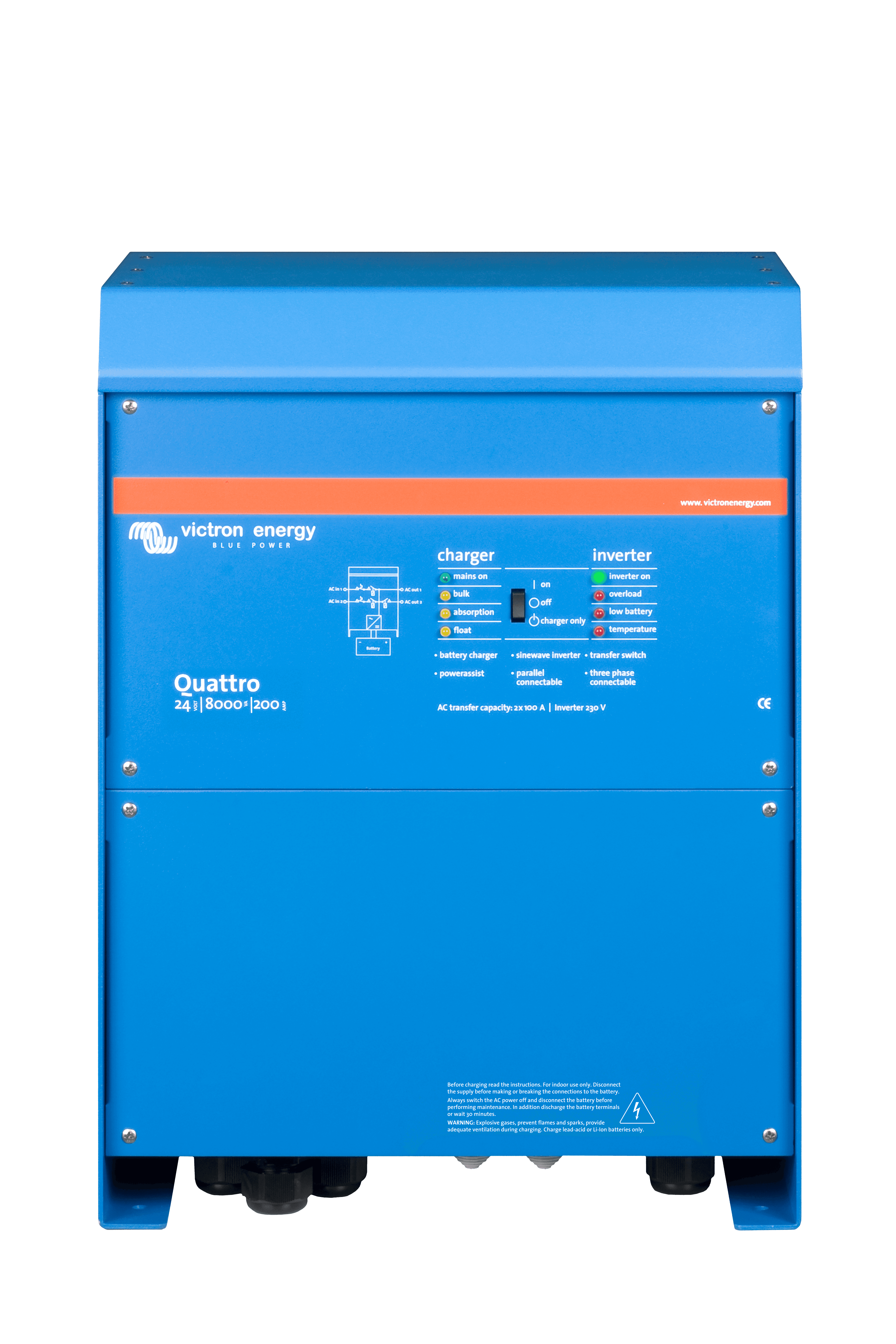

.PNG - Quattro 24V 8000VA 200A 230V (front)

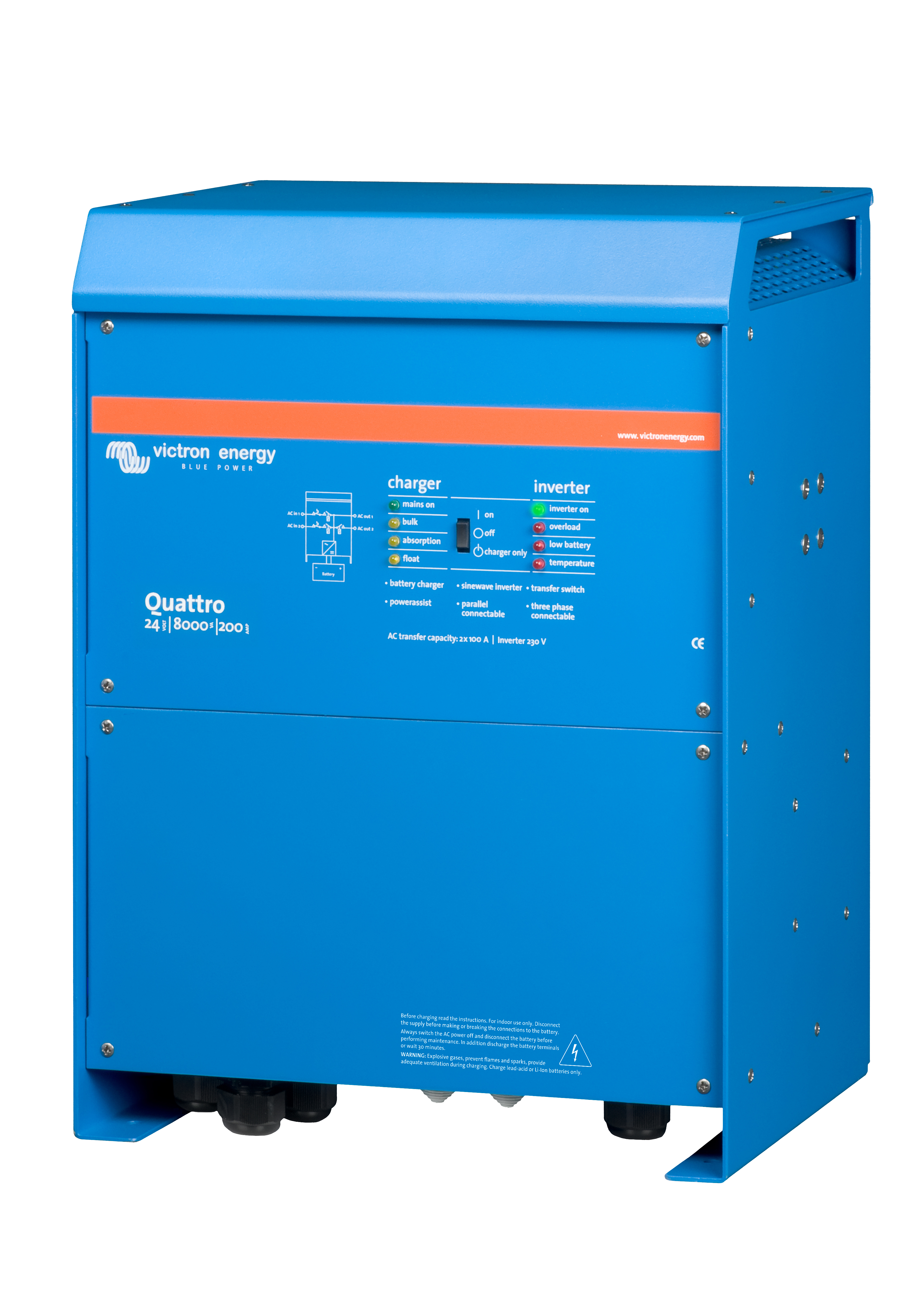

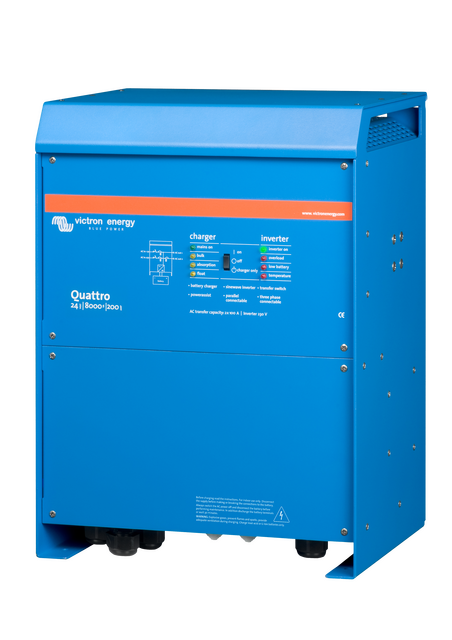

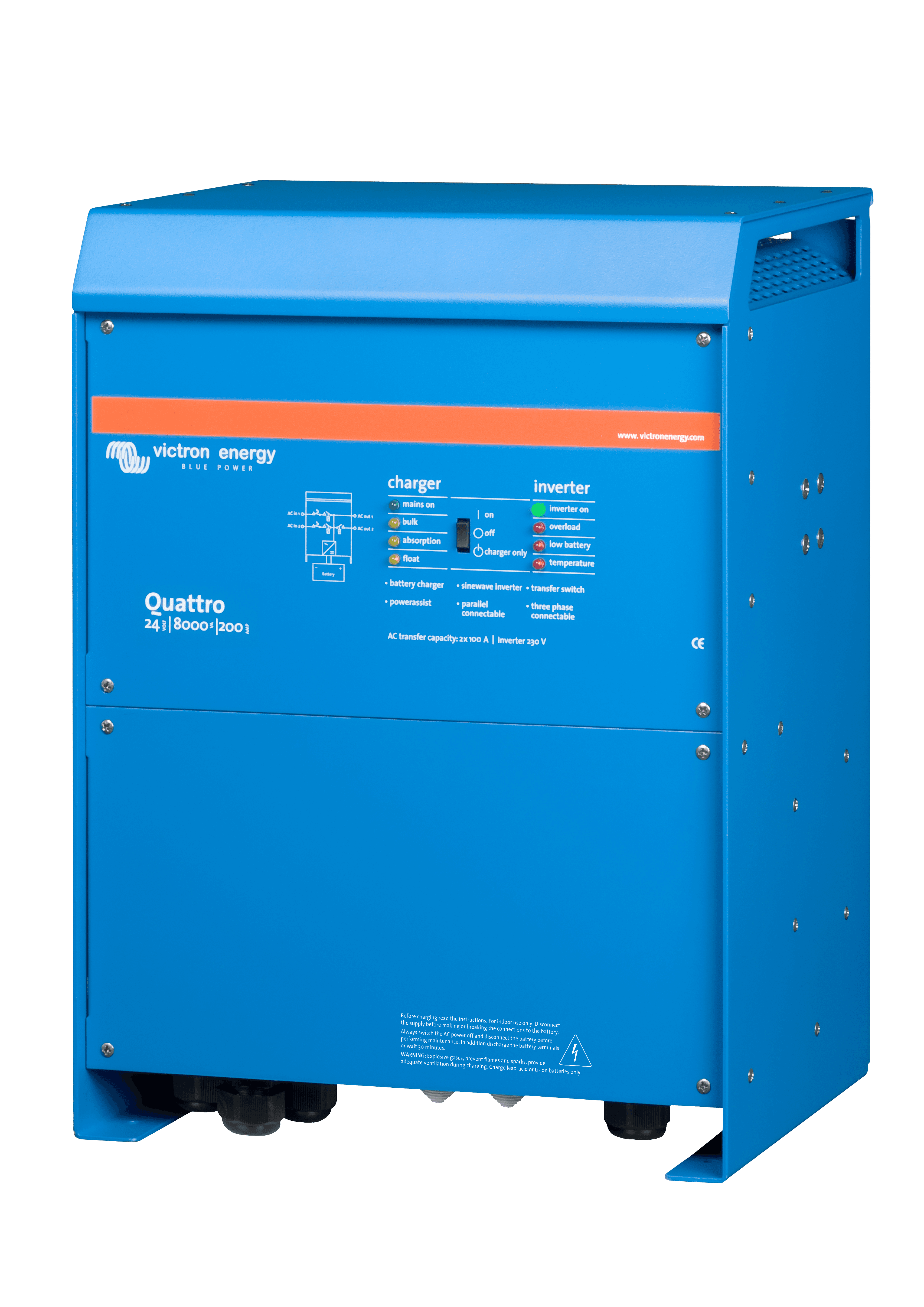

.PNG - Quattro 24V 8000VA 200A 230V (left)
.PNG - Quattro 24V 8000VA 200A 230V (right)

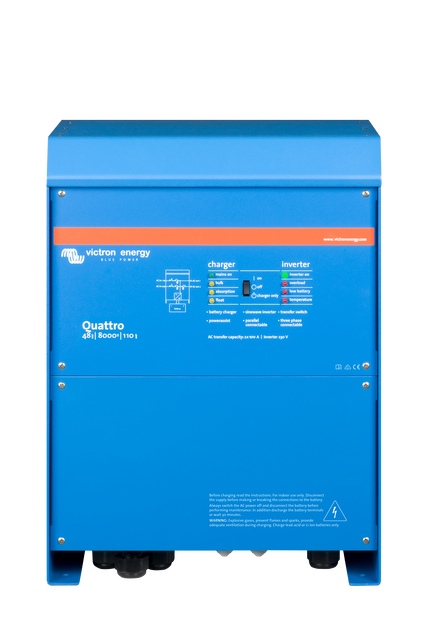

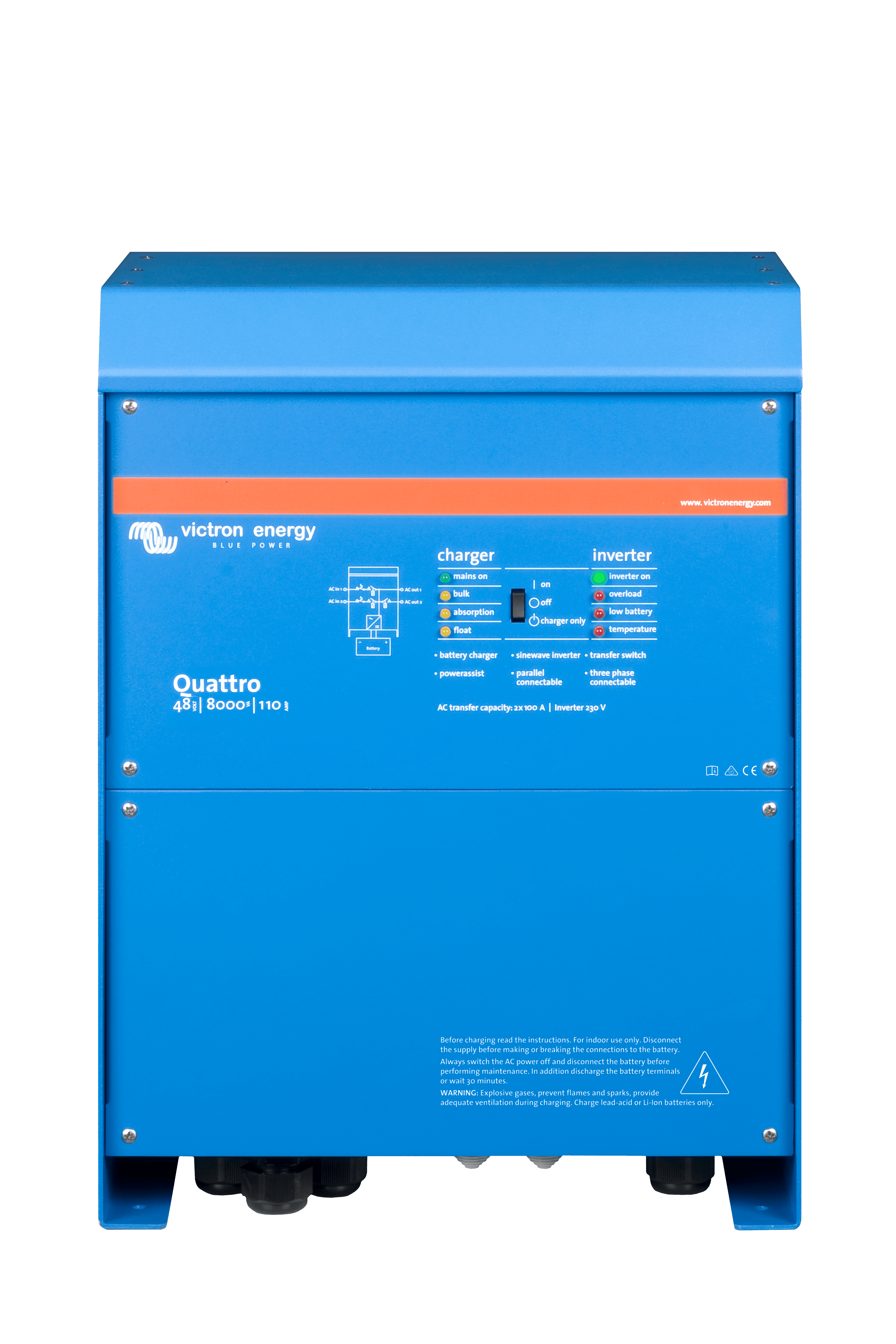

.PNG - Quattro 48V 8000VA 110A 230V (front)

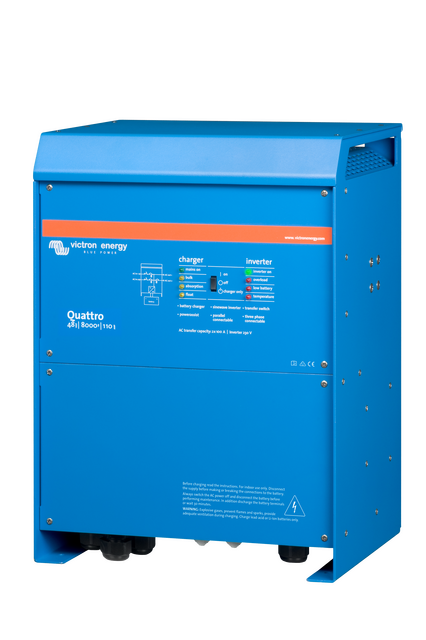

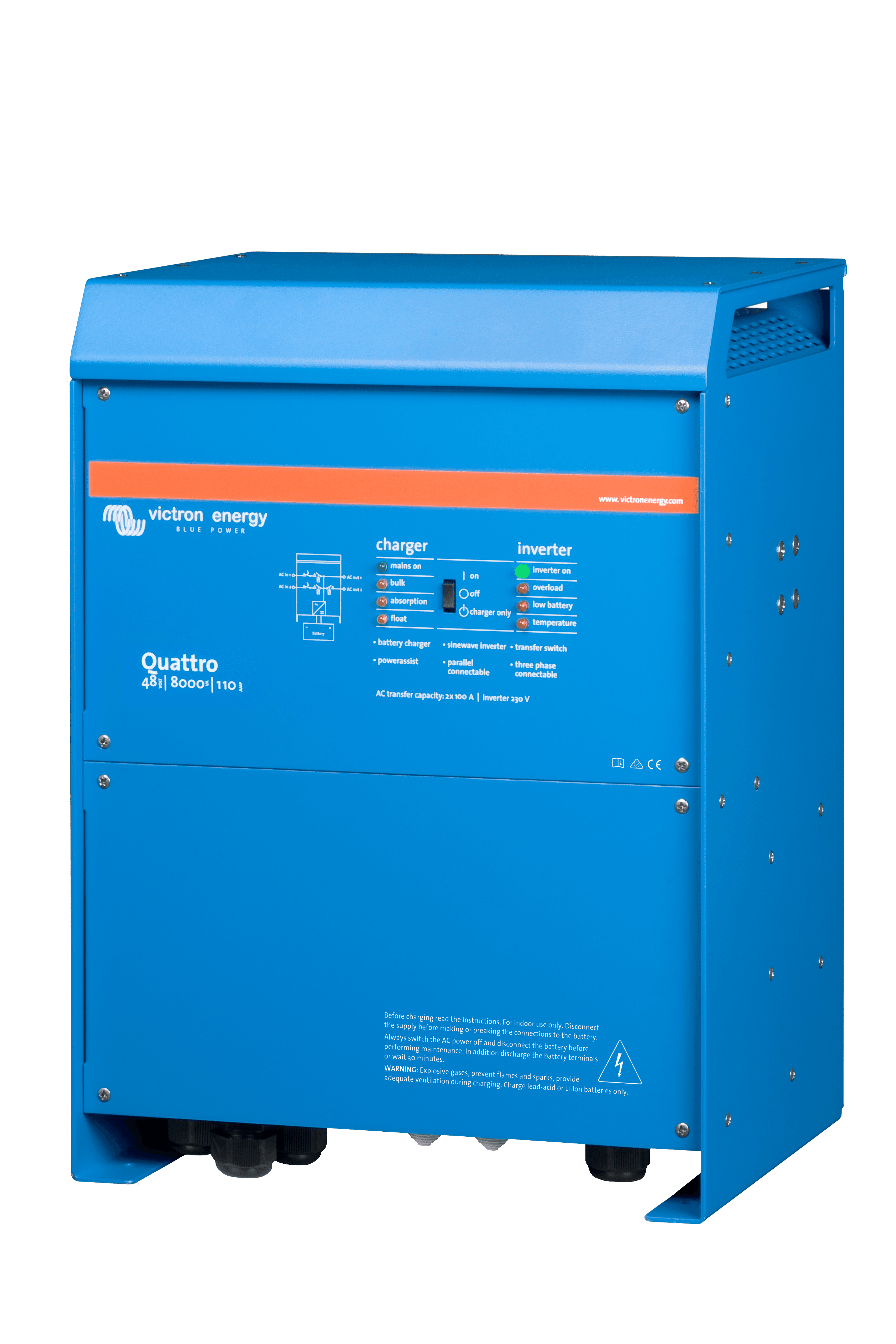

.PNG - Quattro 48V 8000VA 110A 230V (left)

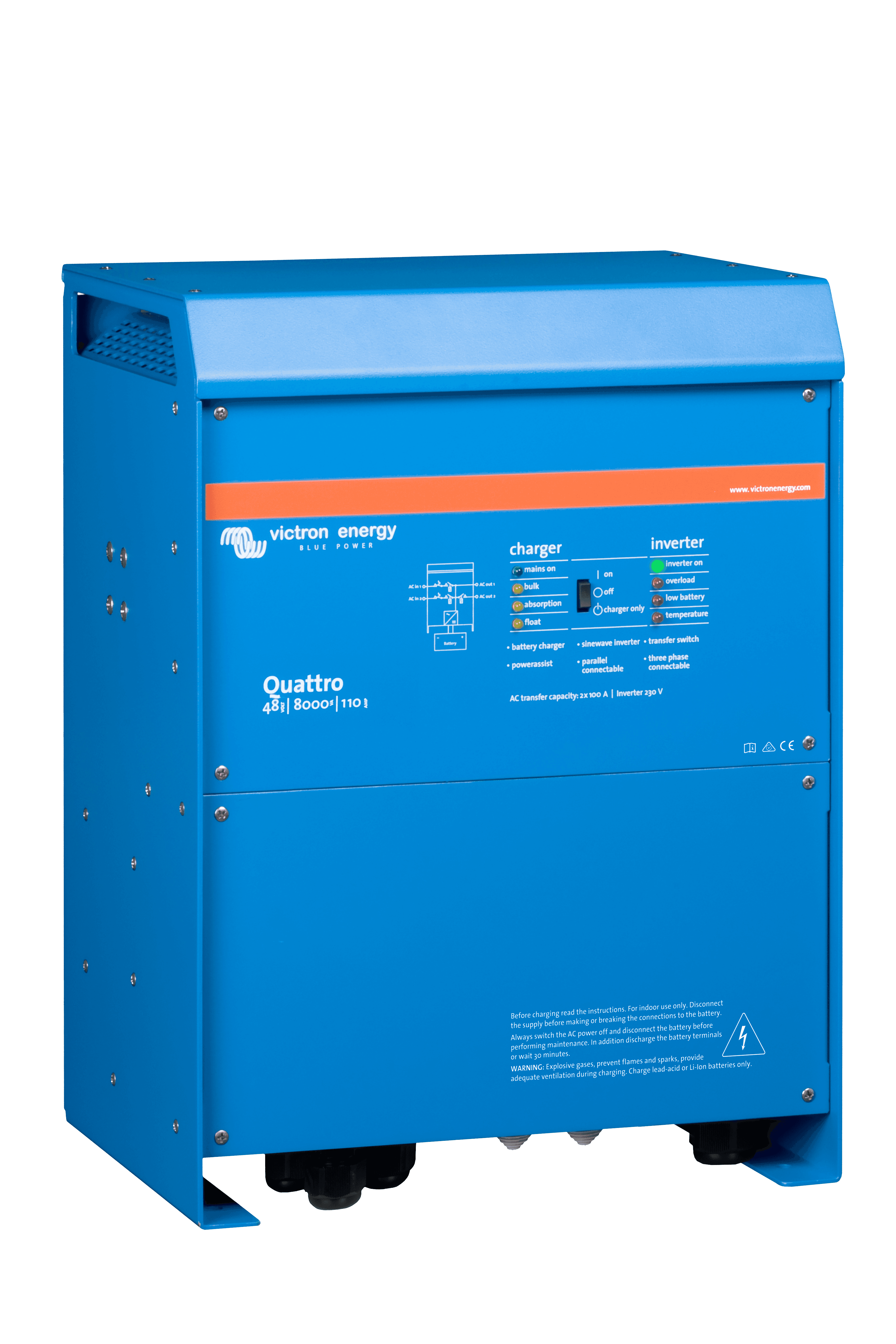

.PNG - Quattro 48V 8000VA 110A 230V (right)

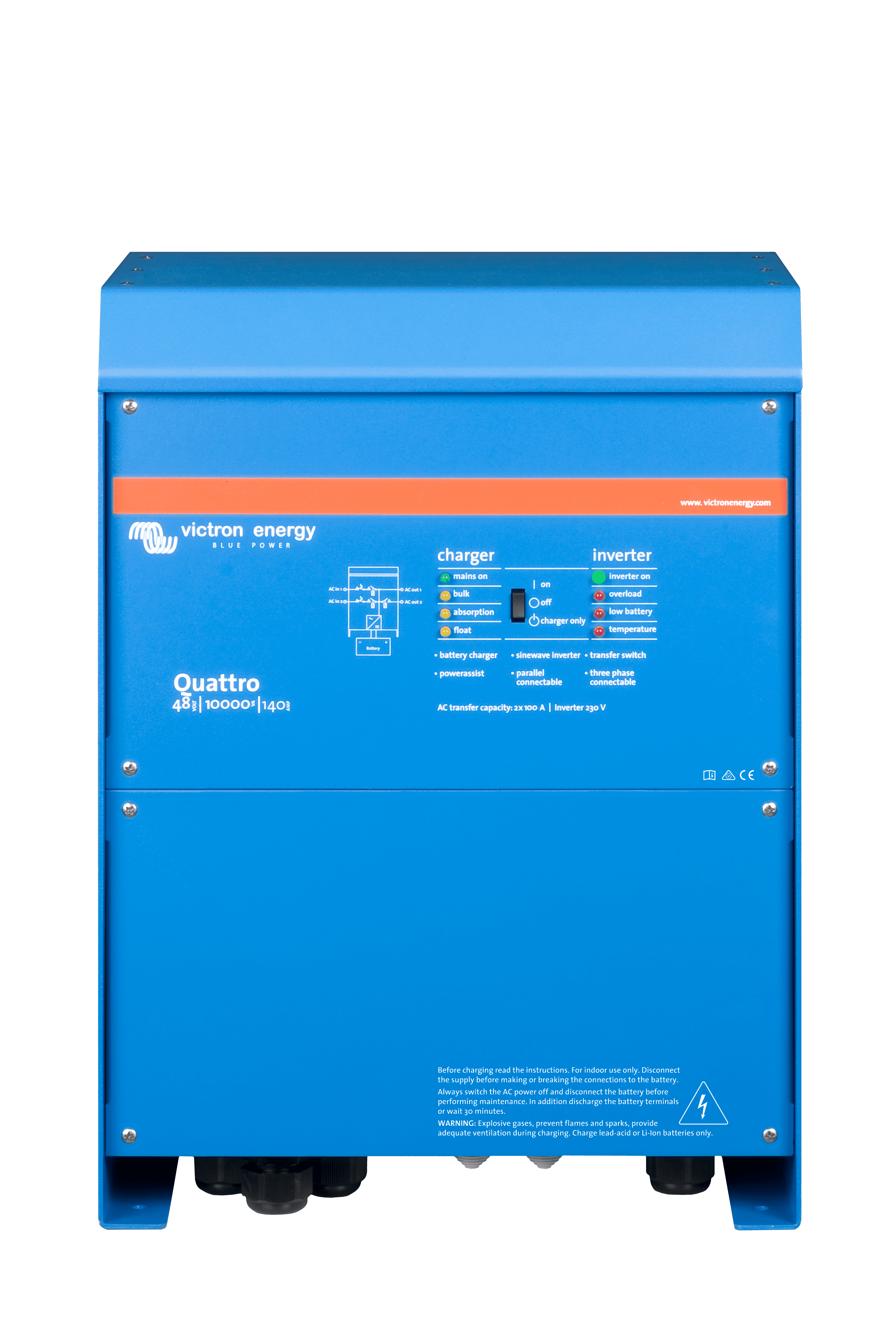

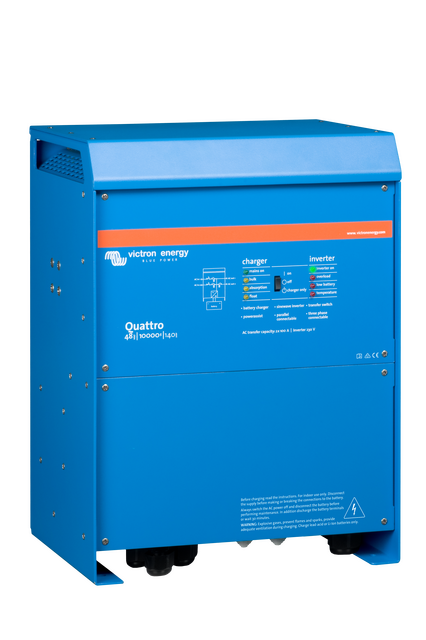

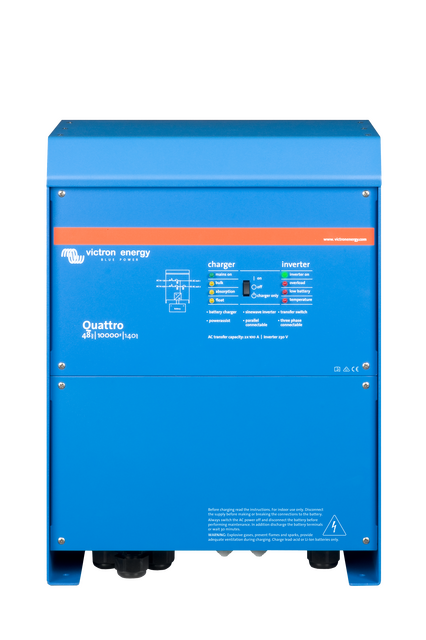

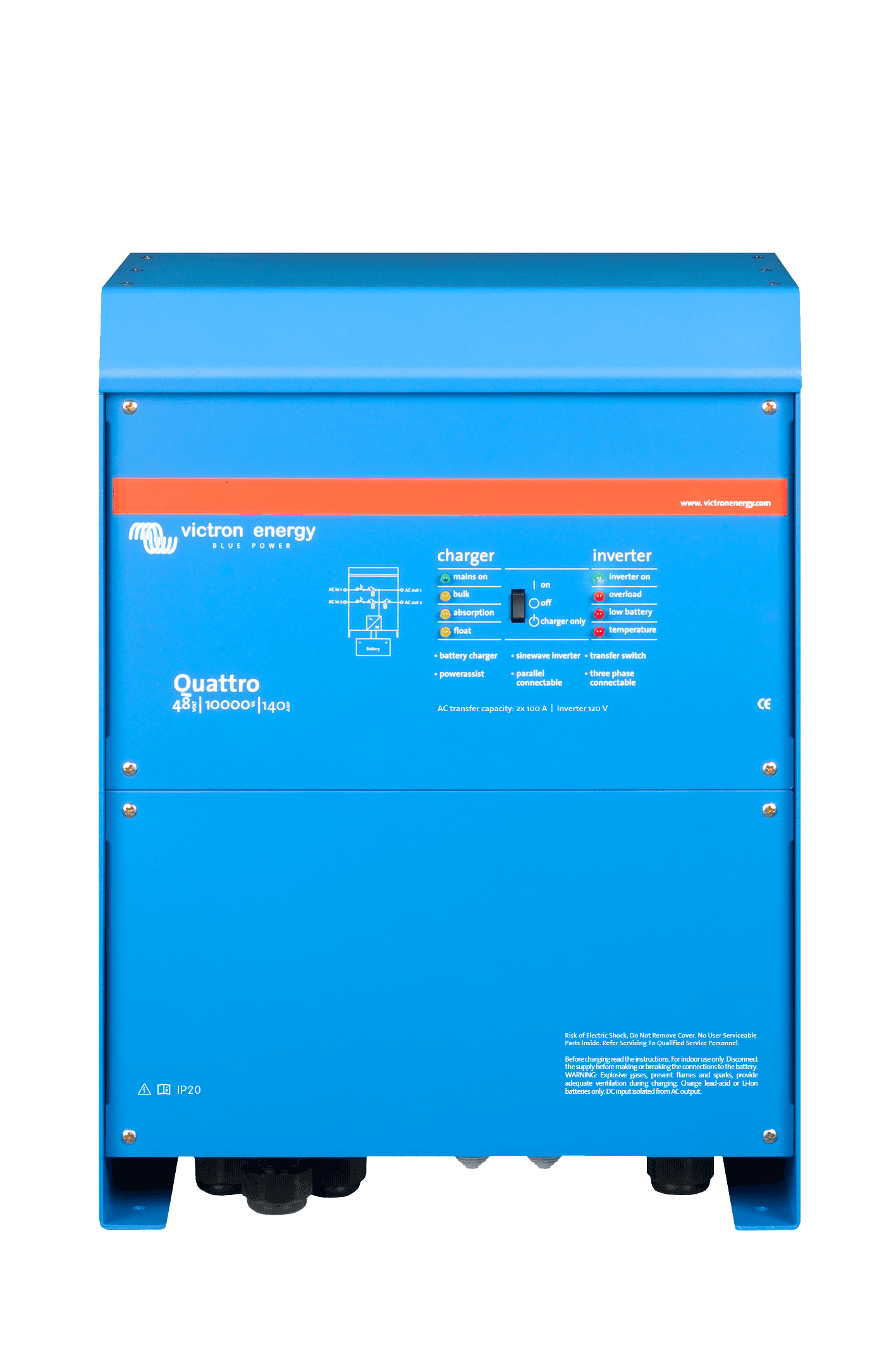

.PNG - Quattro 48V 10000VA 140A 230V (front)

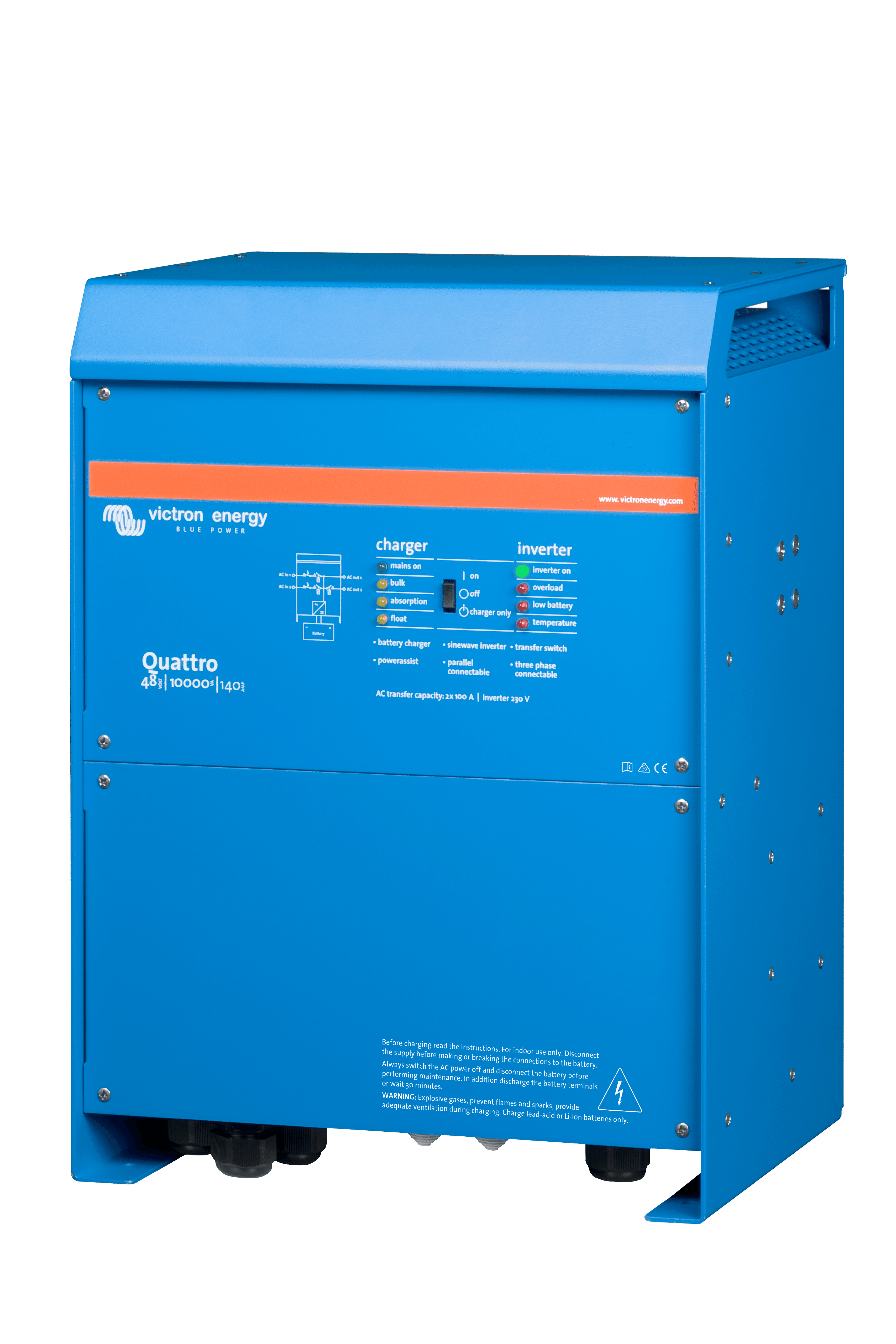

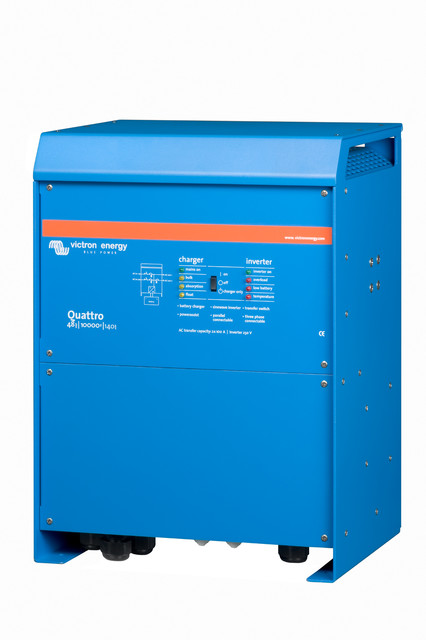

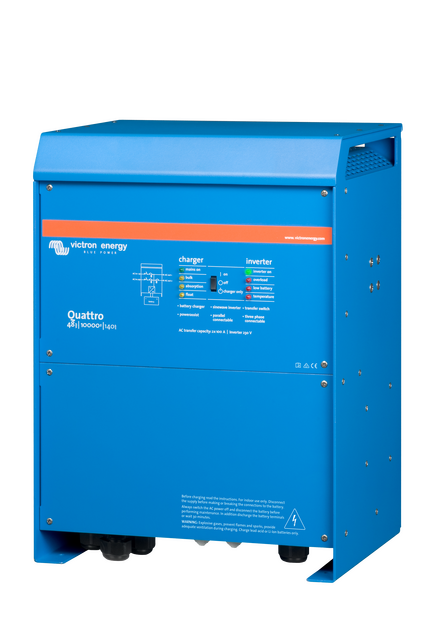

.PNG - Quattro 48V 10000VA 140A 230V (left)
