Quattro-II 2x 120 V

Podobnie jak MultiPlus-II 2x120 V, Quattro-II 2x120 V jest urządzeniem łączącym w sobie falownik i ładowarkę, specjalnie zaprojektowanym do standardowych północnoamerykańskich instalacji z rozdzielonymi fazami 50 A 120/240 VAC. Co więcej, można do niego podłączyć dwa źródła prądu przemiennego, a urządzenie automatycznie łączy się z aktywnym.

Niezależnie od tego, czy jest zasilany z lądu, czy z generatora, Quattro-II 2x120 V może przyjmować i przepuszczać obie linie zasilania 120/240 V, z możliwością wykorzystania pełnego 50 A do ładowania i zasilania odbiorników prądu przemiennego. Po podłączeniu do źródła zasilania jednofazowego 120 V, wejście L1 urządzenia Quattro-II 2x120 V będzie akceptować docierającą energię do ładowania i przekazywania dalej, jednocześnie łącząc wyjścia L1 i L2 dla jednofazowego napięcia 120 V na każdej linii.

W sytuacji, gdy nie jest dostępne żadne źródło prądu przemiennego, Quattro przełącza się w tryb falownika. Prąd na wyjściu falownika jest również jednofazowy i ma napięcie 120 V. W trybie falownika Quattro-II 2x120V łączy wewnętrznie obie linie L1 i L2 zapewniając prąd przemienny 120 V na każdym z wyjść. Zatem we wszystkich warunkach przyłączeniowych obie strony panelu rozdzielczego będą zasilane napięciem 120 V. Jednak prąd przemienny o napięciu 240 V jest dostępny tylko wtedy, gdy urządzenie Quattro jest zasilane ze źródła prądu przemiennego o rozdzielonej fazie 120/240 V. Zapobiega to rozładowaniu akumulatora przez duże odbiorniki energii, np. podgrzewacze wody czy klimatyzatory 240 V.

The Quattro-II 2x 120V wyposażony jest we wszystkie funkcje, których można oczekiwać od naszych wszechstronnych falowników/ładowarek, w tym PowerControl, PowerAssist, Input Current Limit, dwa wyjścia AC, a także konfigurację równoległą i 3-fazową dla systemów VE.Bus o większej wydajności. Nadaje się do akumulatorów LiFePO4 i szeregu akumulatorów wykonanych w innych technologiach.

Quattro-II 2x 120 V
Quattro-II 2x 120 V
Models:

3000VA

Year warranty

World-wide support

O tym
produkcie

Podobnie jak MultiPlus-II 2x120 V, Quattro-II 2x120 V jest urządzeniem łączącym w sobie falownik i ładowarkę, specjalnie zaprojektowanym do standardowych północnoamerykańskich instalacji z rozdzielonymi fazami 50 A 120/240 VAC. Co więcej, można do niego podłączyć dwa źródła prądu przemiennego, a urządzenie automatycznie łączy się z aktywnym.

Niezależnie od tego, czy jest zasilany z lądu, czy z generatora, Quattro-II 2x120 V może przyjmować i przepuszczać obie linie zasilania 120/240 V, z możliwością wykorzystania pełnego 50 A do ładowania i zasilania odbiorników prądu przemiennego. Po podłączeniu do źródła zasilania jednofazowego 120 V, wejście L1 urządzenia Quattro-II 2x120 V będzie akceptować docierającą energię do ładowania i przekazywania dalej, jednocześnie łącząc wyjścia L1 i L2 dla jednofazowego napięcia 120 V na każdej linii.

W sytuacji, gdy nie jest dostępne żadne źródło prądu przemiennego, Quattro przełącza się w tryb falownika. Prąd na wyjściu falownika jest również jednofazowy i ma napięcie 120 V. W trybie falownika Quattro-II 2x120V łączy wewnętrznie obie linie L1 i L2 zapewniając prąd przemienny 120 V na każdym z wyjść. Zatem we wszystkich warunkach przyłączeniowych obie strony panelu rozdzielczego będą zasilane napięciem 120 V. Jednak prąd przemienny o napięciu 240 V jest dostępny tylko wtedy, gdy urządzenie Quattro jest zasilane ze źródła prądu przemiennego o rozdzielonej fazie 120/240 V. Zapobiega to rozładowaniu akumulatora przez duże odbiorniki energii, np. podgrzewacze wody czy klimatyzatory 240 V.

The Quattro-II 2x 120V wyposażony jest we wszystkie funkcje, których można oczekiwać od naszych wszechstronnych falowników/ładowarek, w tym PowerControl, PowerAssist, Input Current Limit, dwa wyjścia AC, a także konfigurację równoległą i 3-fazową dla systemów VE.Bus o większej wydajności. Nadaje się do akumulatorów LiFePO4 i szeregu akumulatorów wykonanych w innych technologiach.

Downloads
and support

Datasheets
  • Quattro-II 3kVA 2x 120V
    .PDF
Manuals
  • Quattro-II 2x 120V (HTML5)
    .HTML
  • Quattro-II 2x 120V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
Enclosure Dimensions
  • Quattro-II 12V 3kVA 2x 120V
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (stp)
  • Quattro-II 24V 3kVA 2x 120V
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (stp)
High Quality Photos

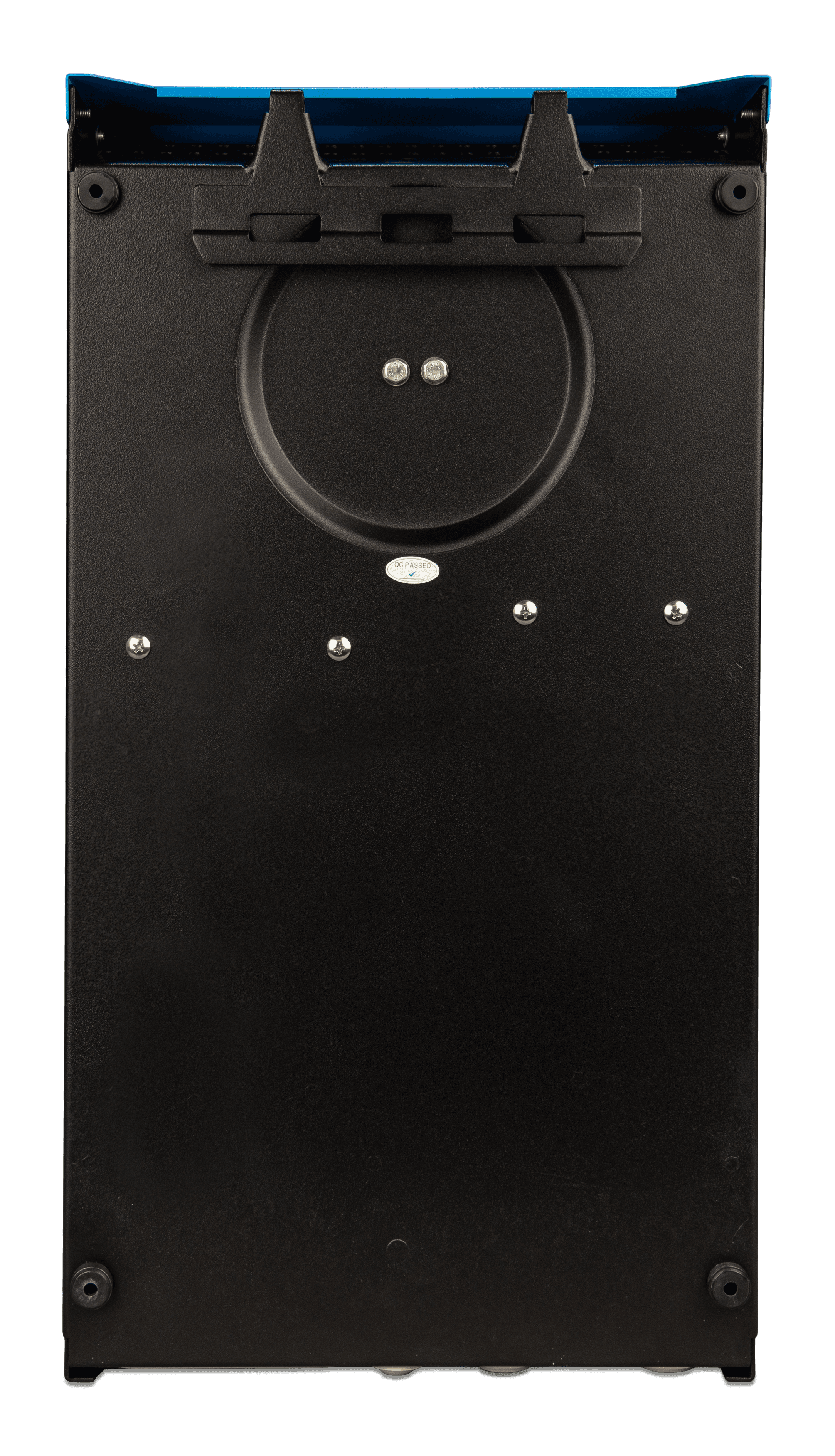

  • Quattro-II 2x 120V (back)  thumbnail

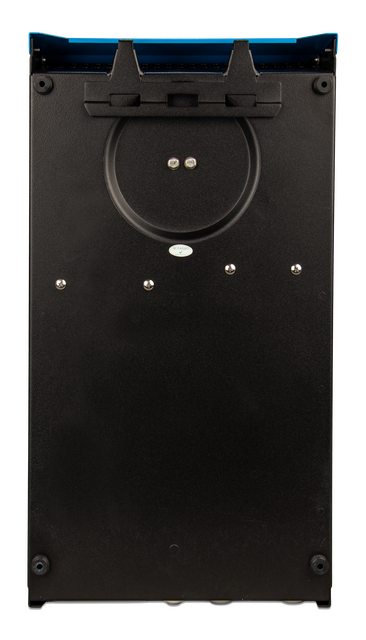

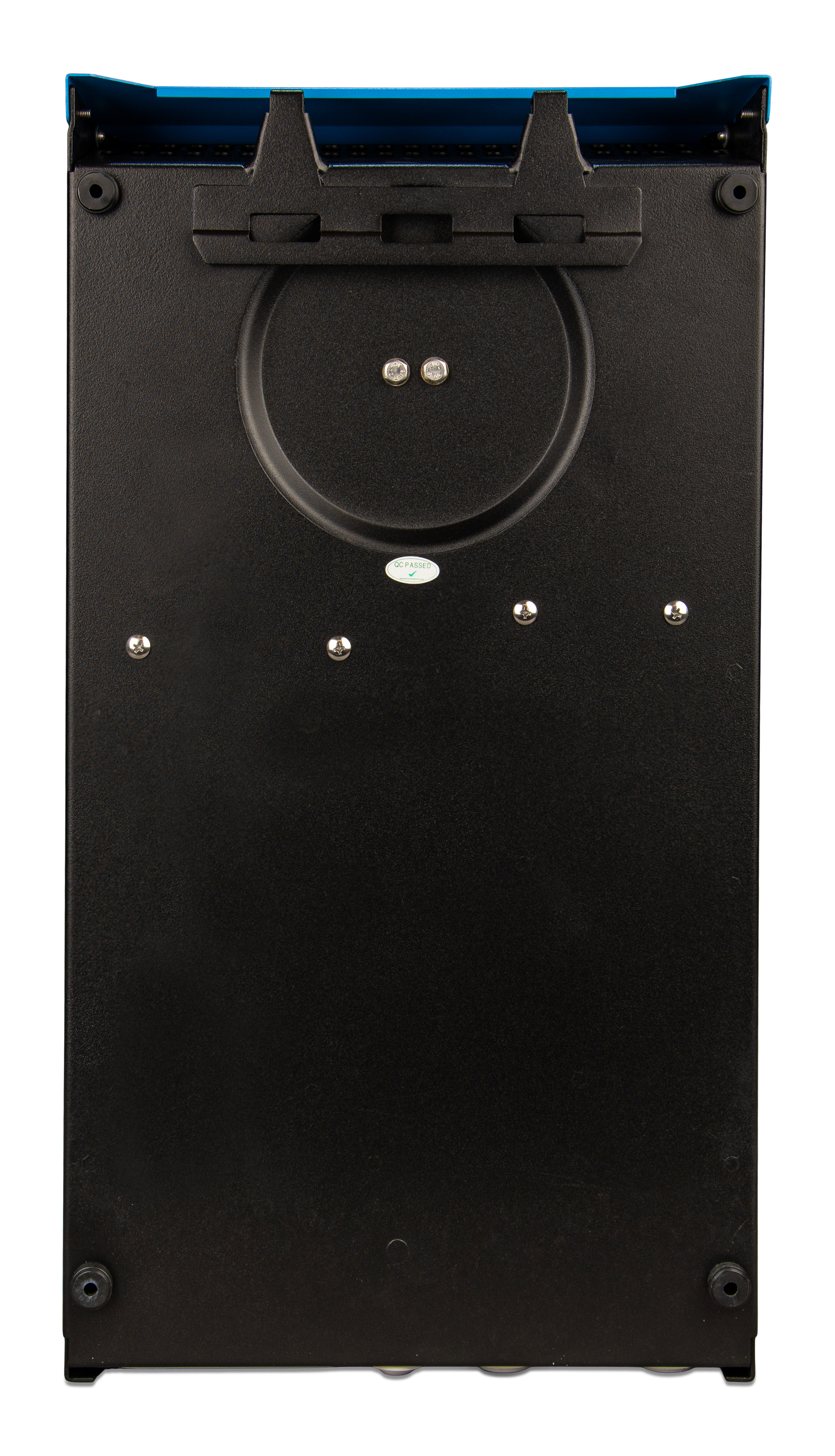

    Quattro-II 2x 120V (back)
    .PNG

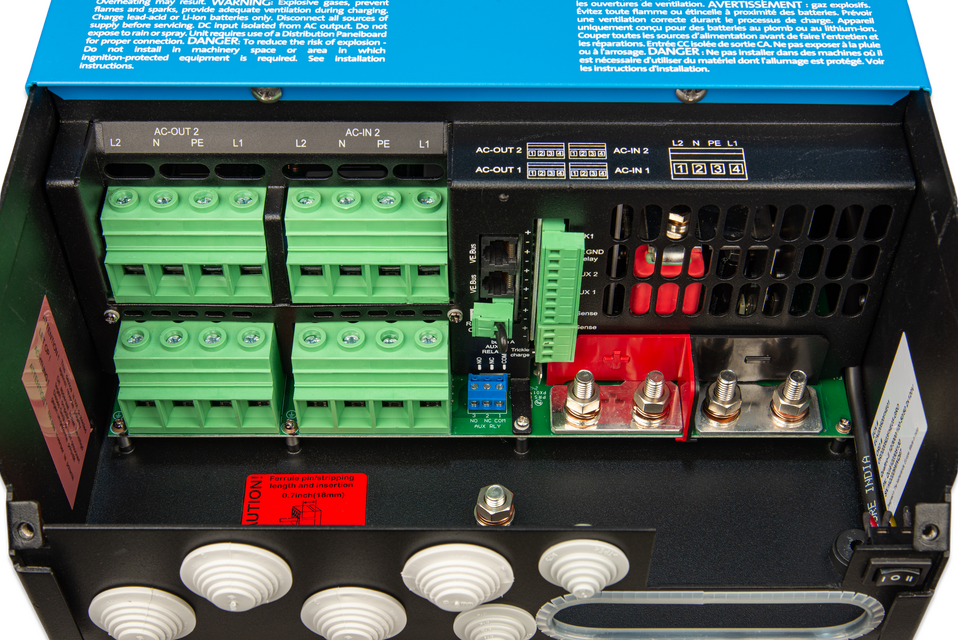

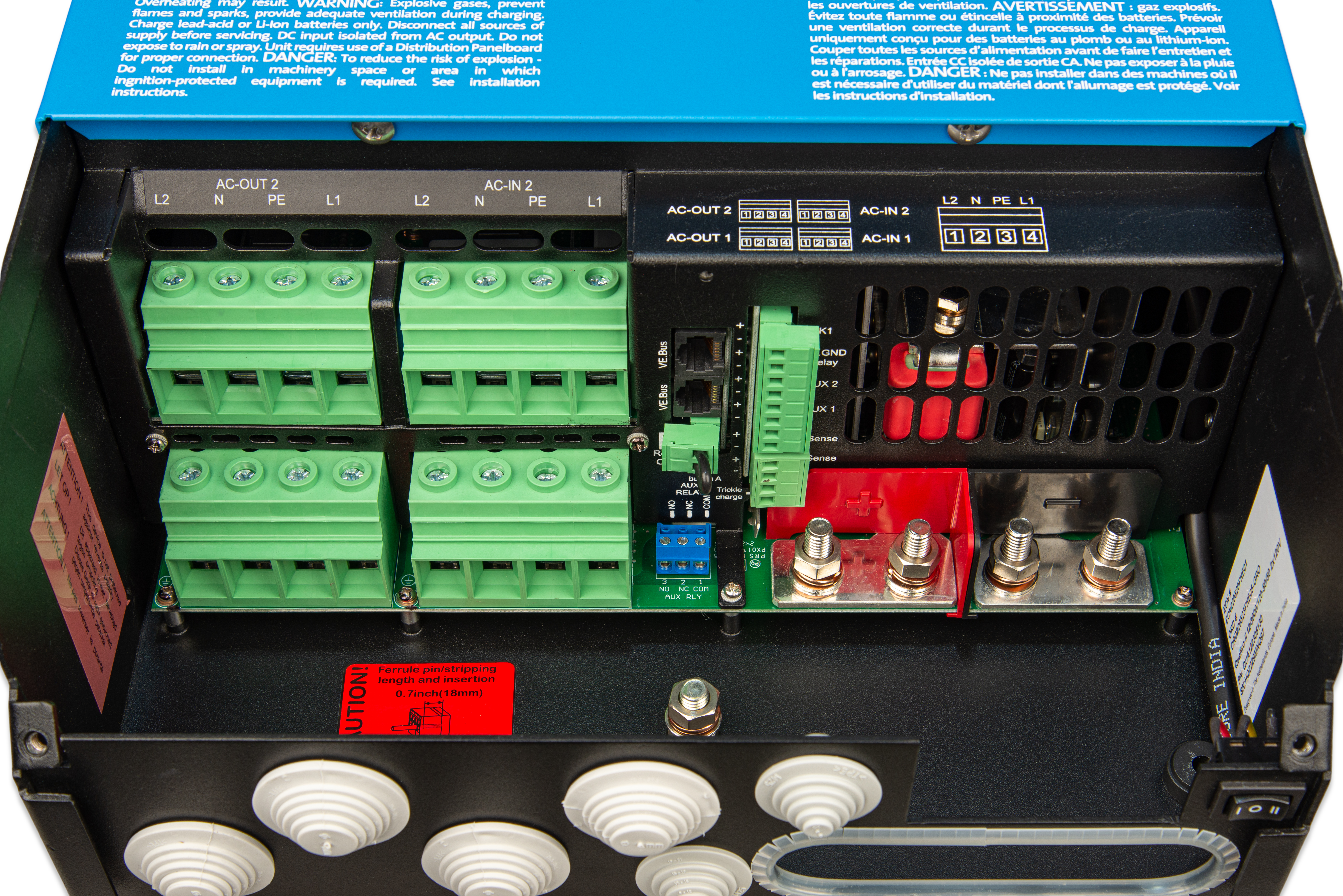

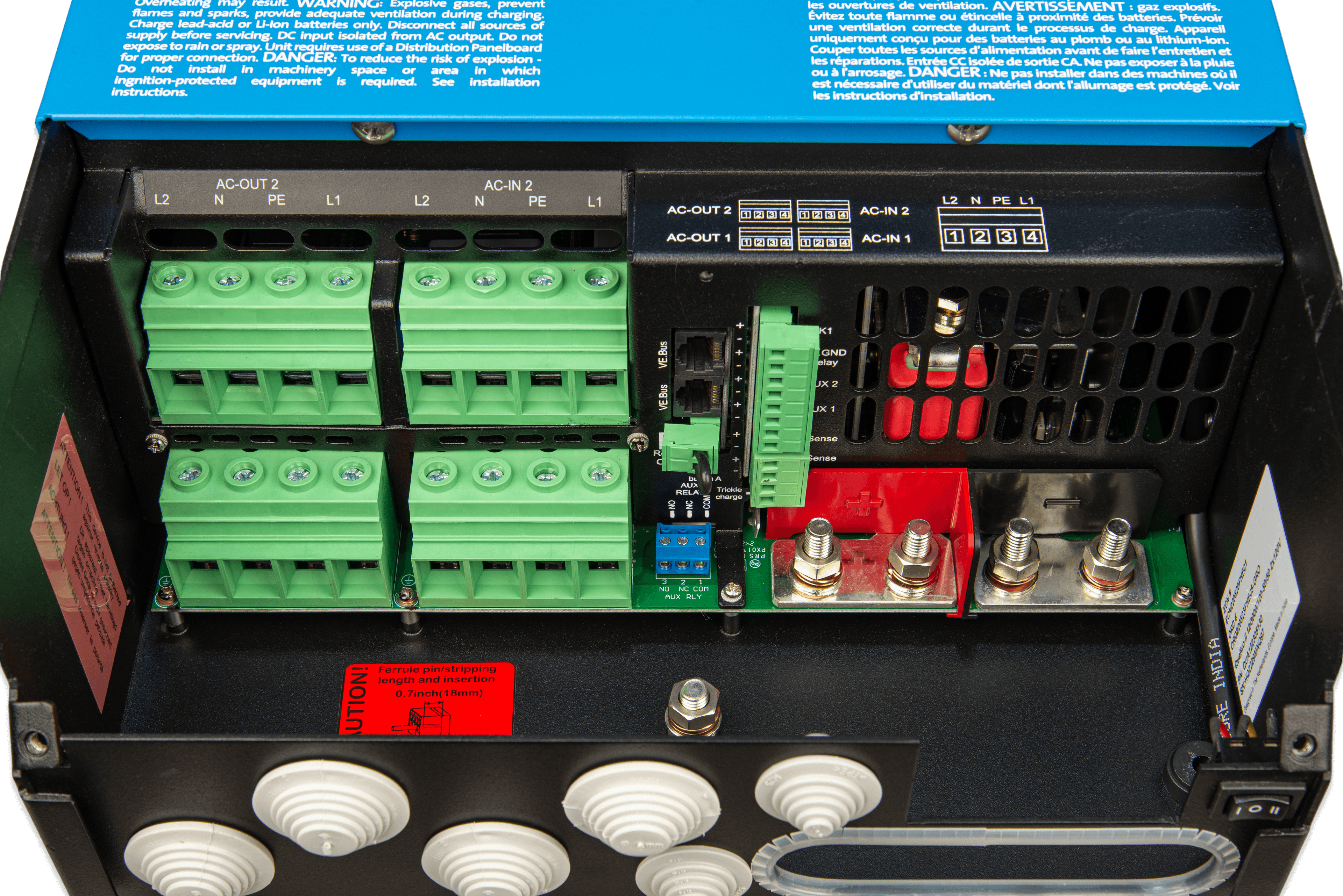

  • Quattro-II 2x 120V (connections close-up)  thumbnail

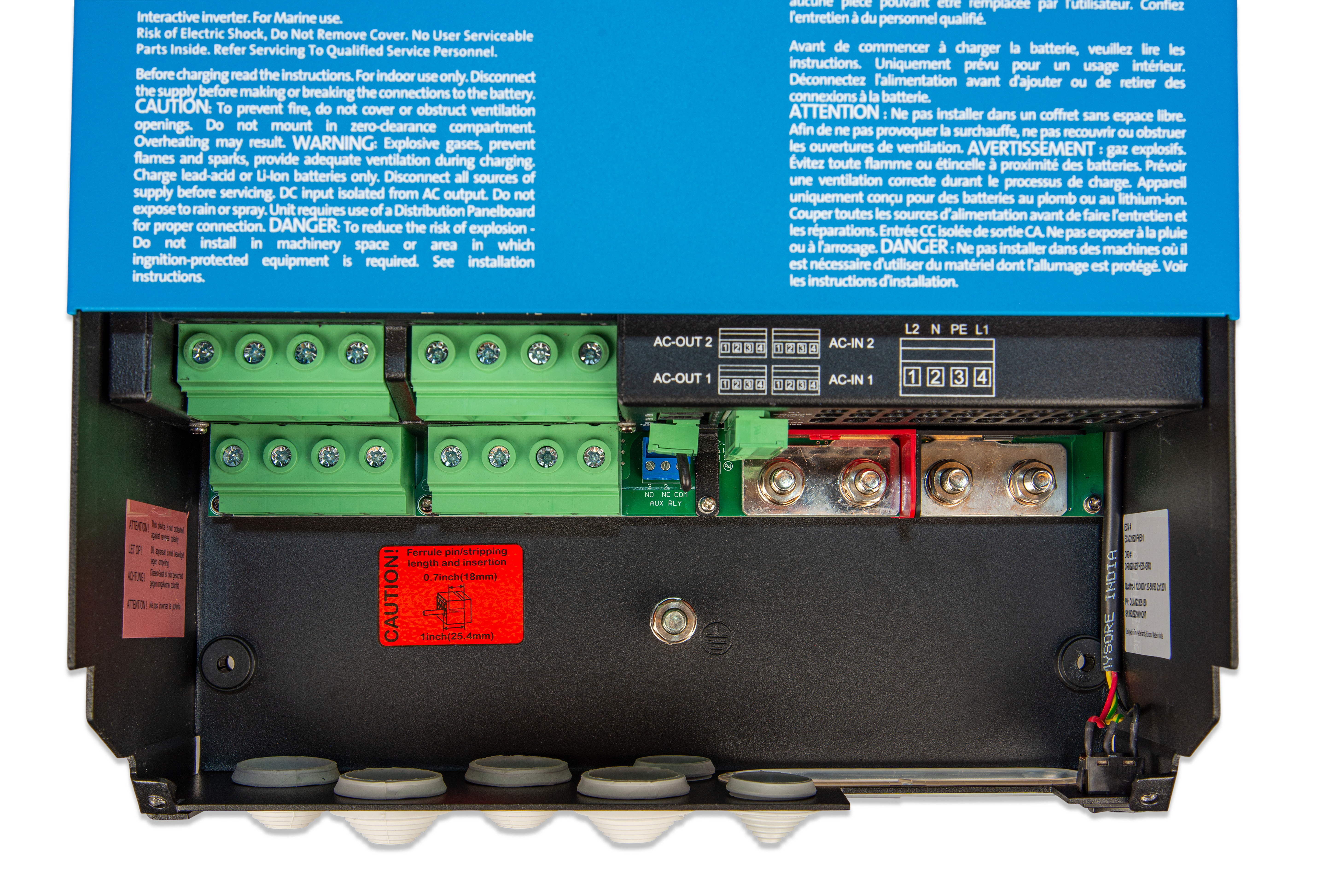

    Quattro-II 2x 120V (connections close-up)
    .PNG

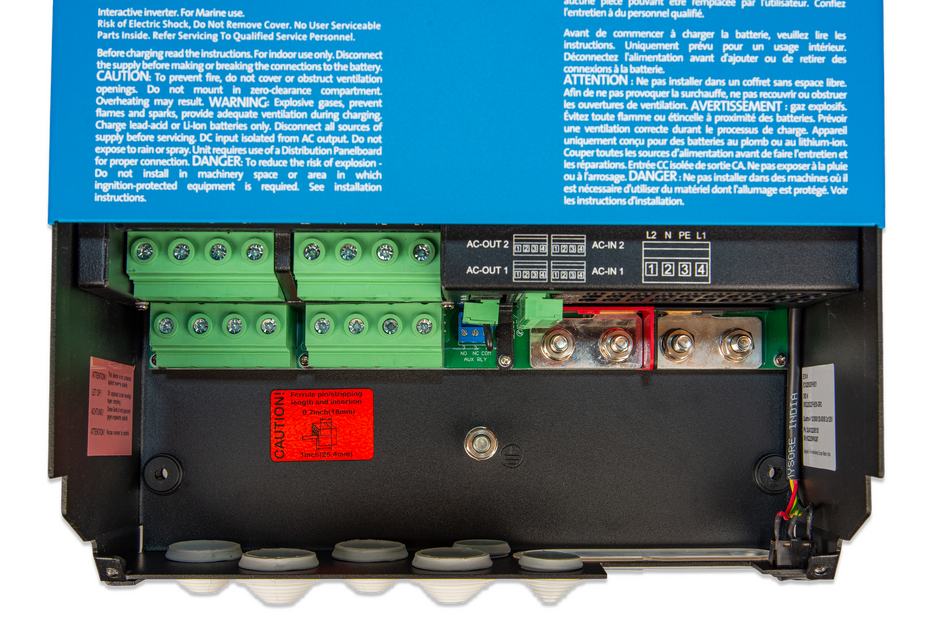

  • Quattro-II 2x 120V (connections)  thumbnail

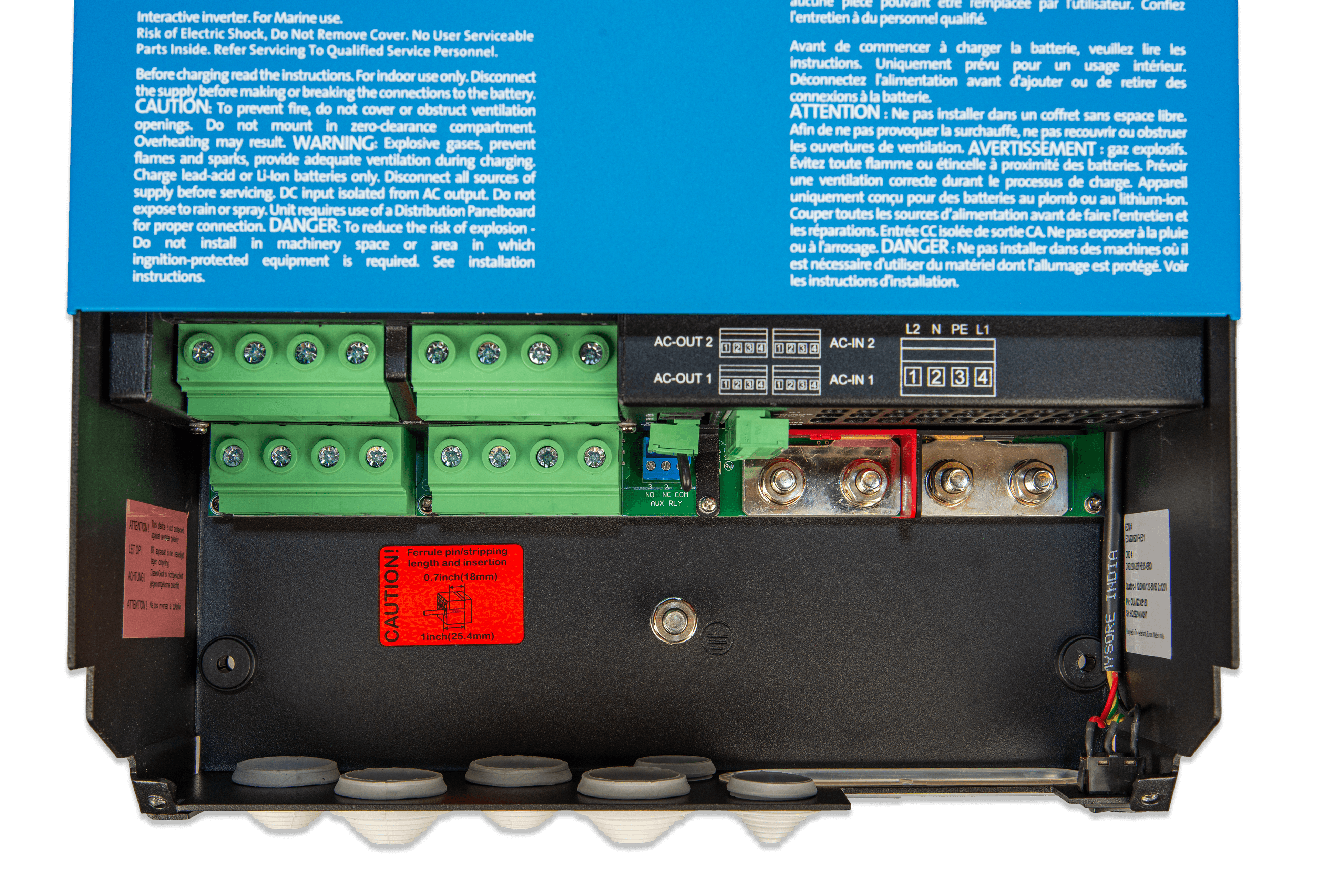

    Quattro-II 2x 120V (connections)
    .PNG

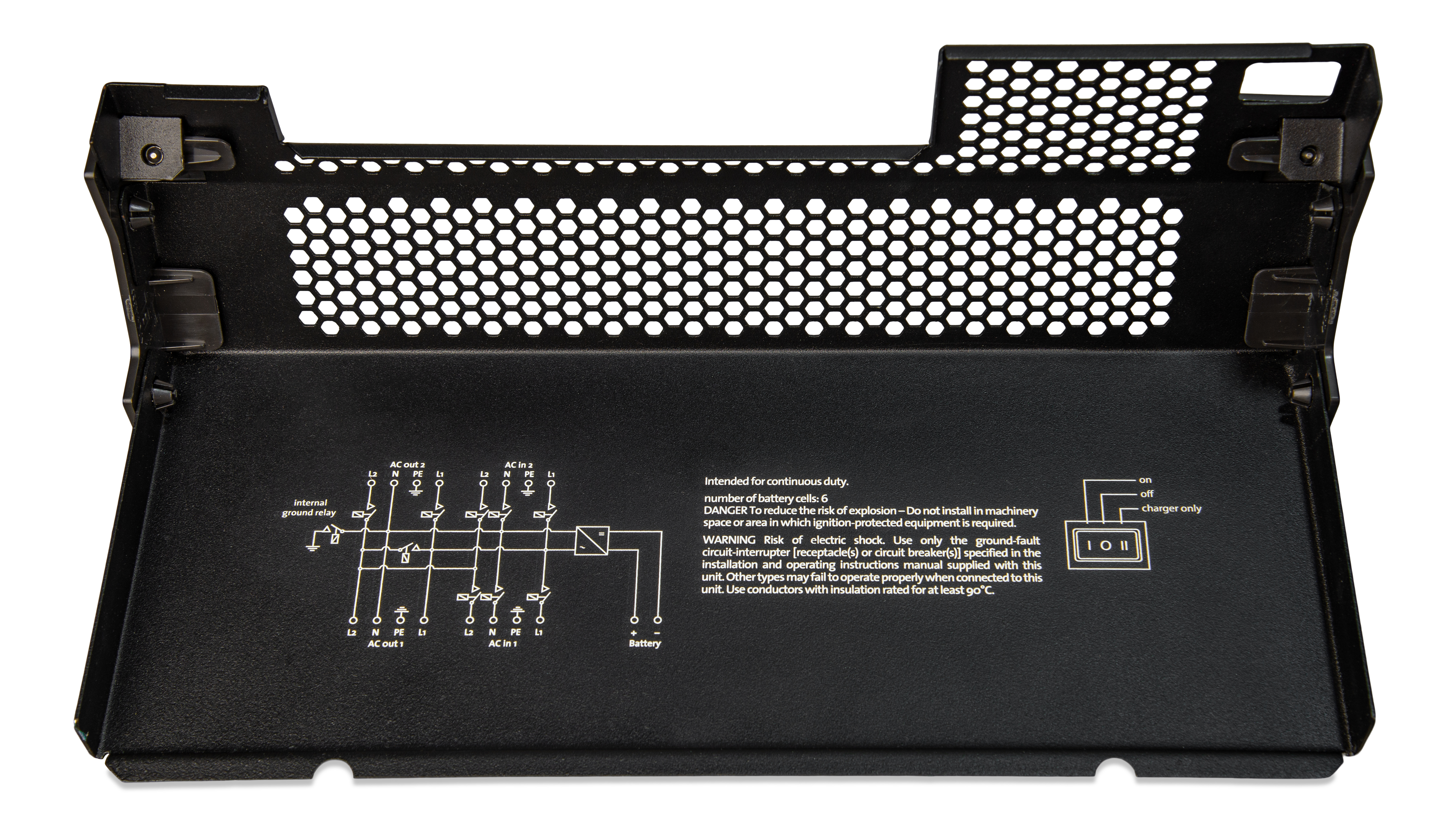

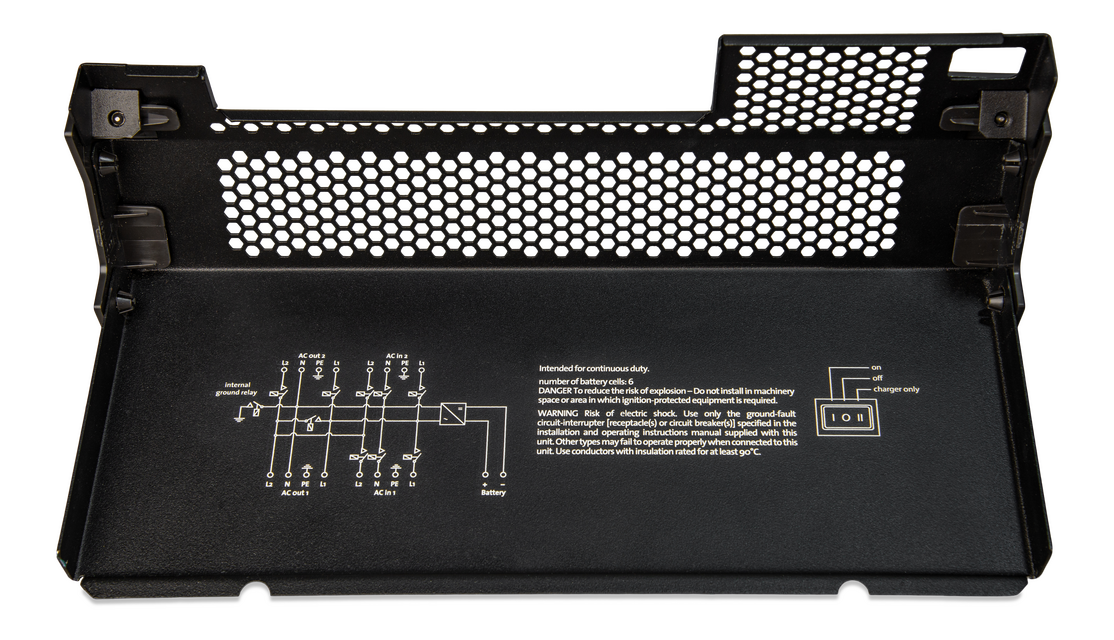

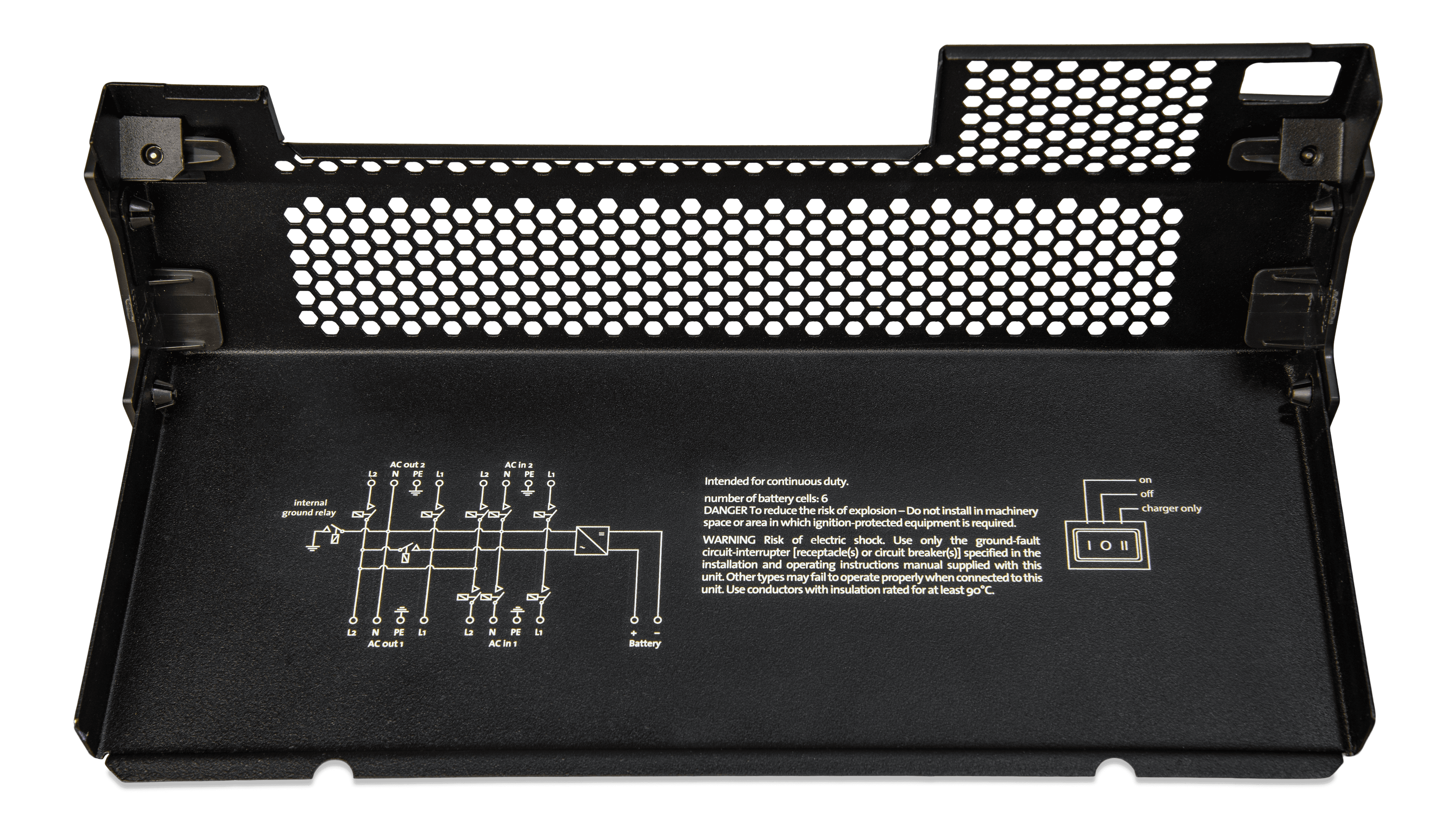

  • Quattro-II 2x 120V (cover)  thumbnail
    Quattro-II 2x 120V (cover)
    .PNG

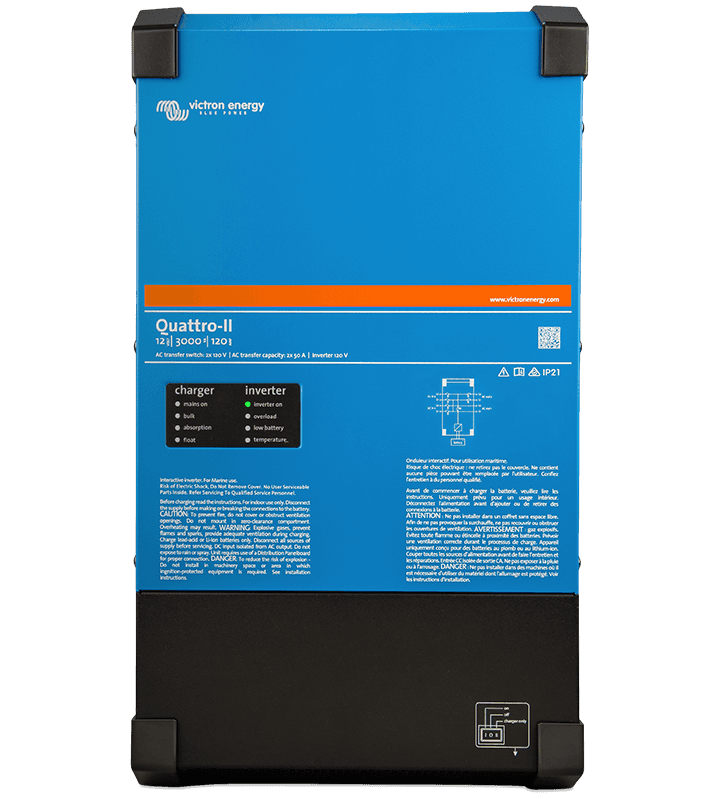

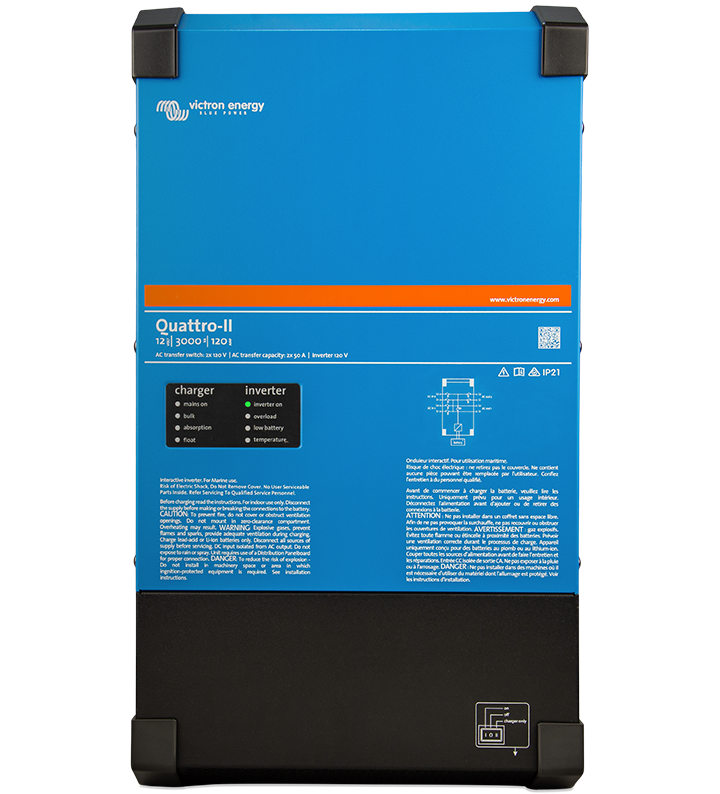

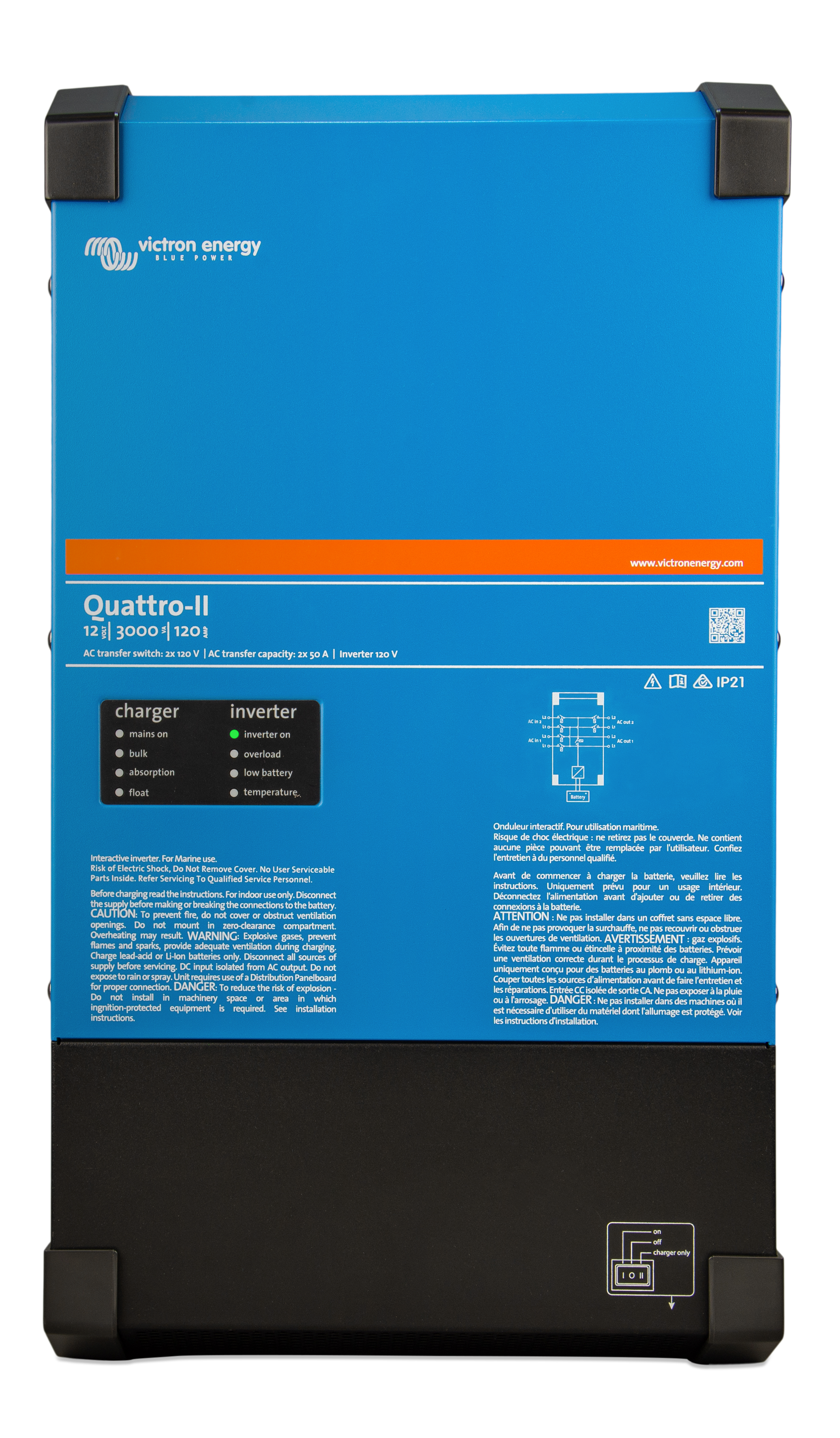

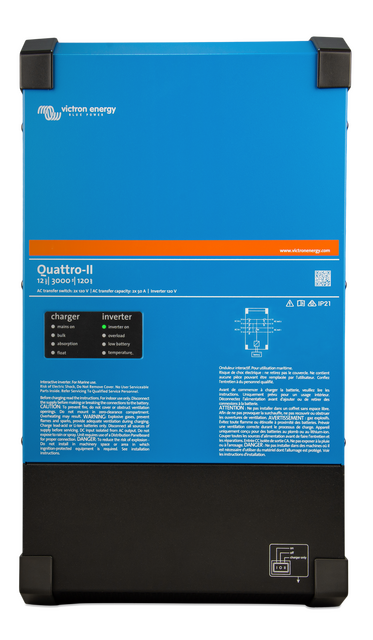

  • Quattro-II 2x 120V (front)  thumbnail

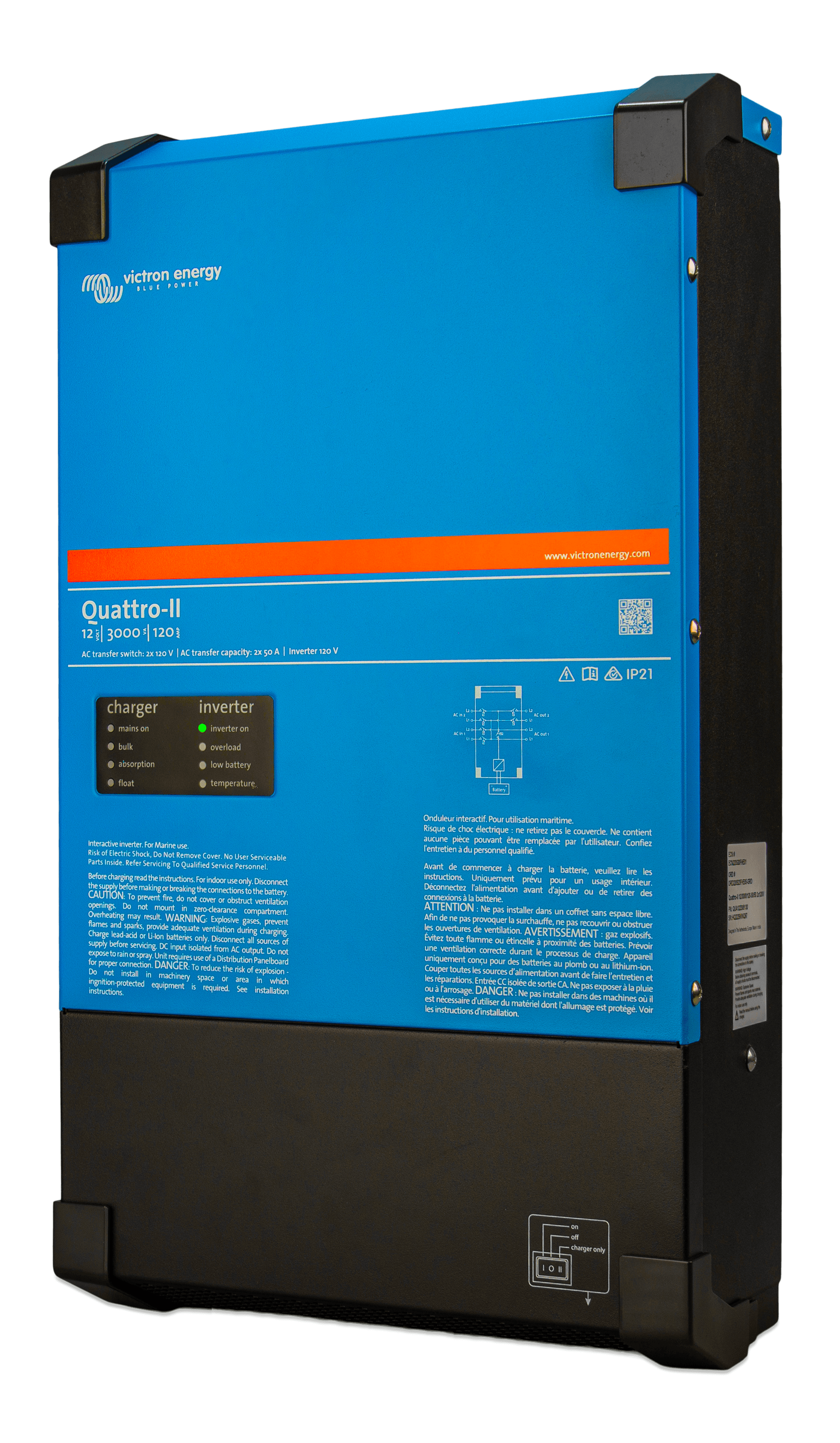

    Quattro-II 2x 120V (front)
    .PNG

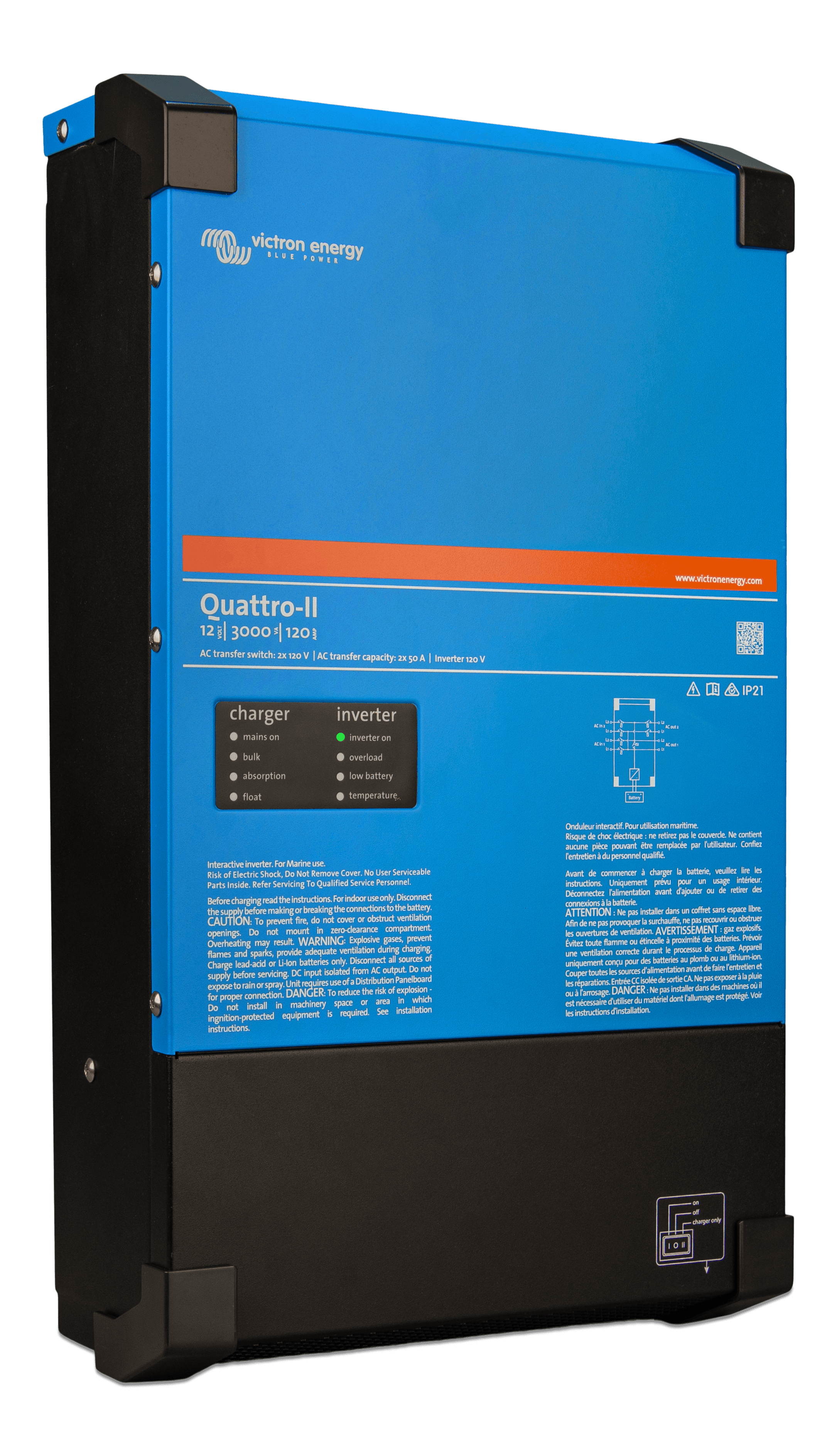

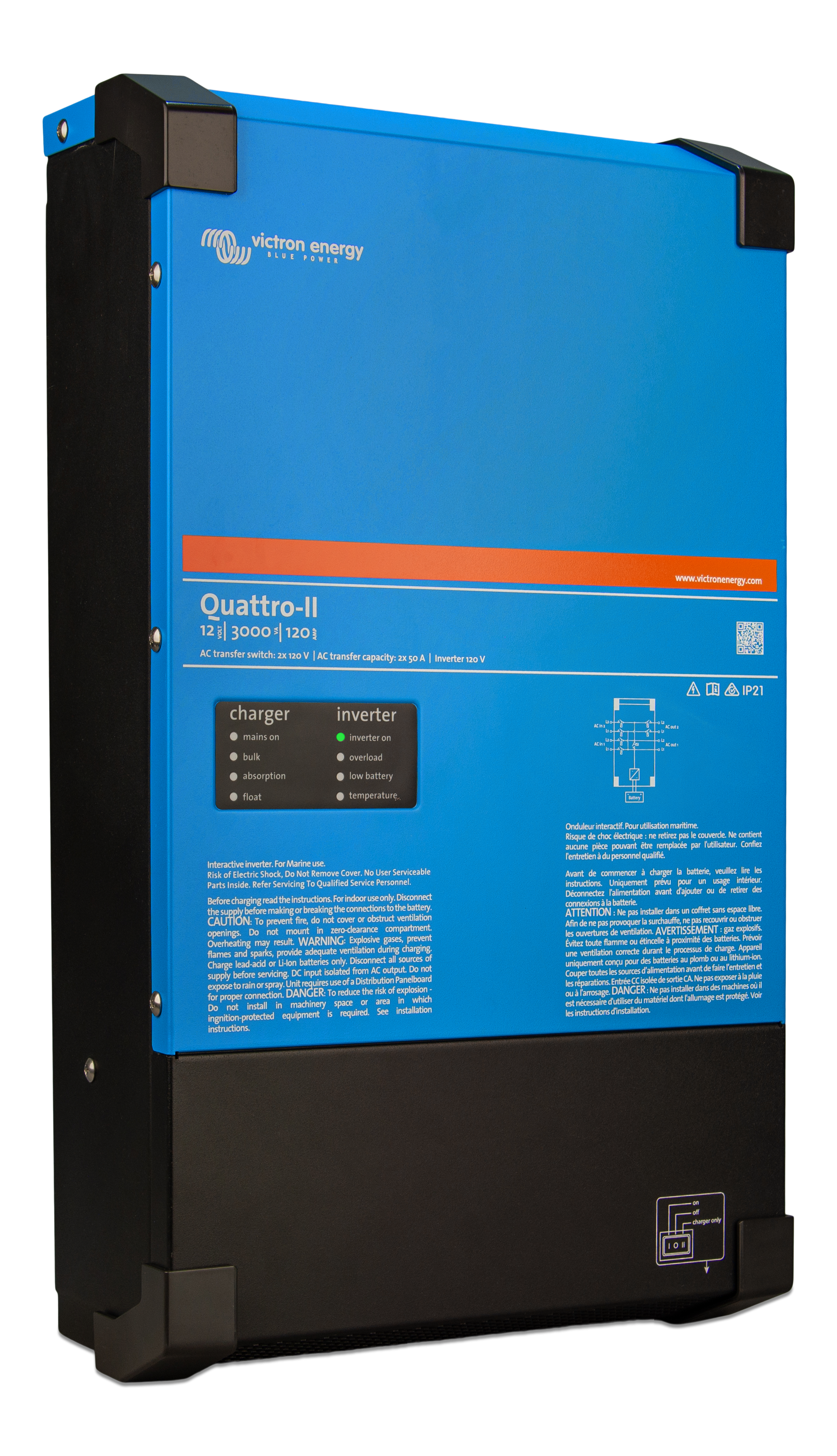

  • Quattro-II 2x 120V (front-angle)  thumbnail

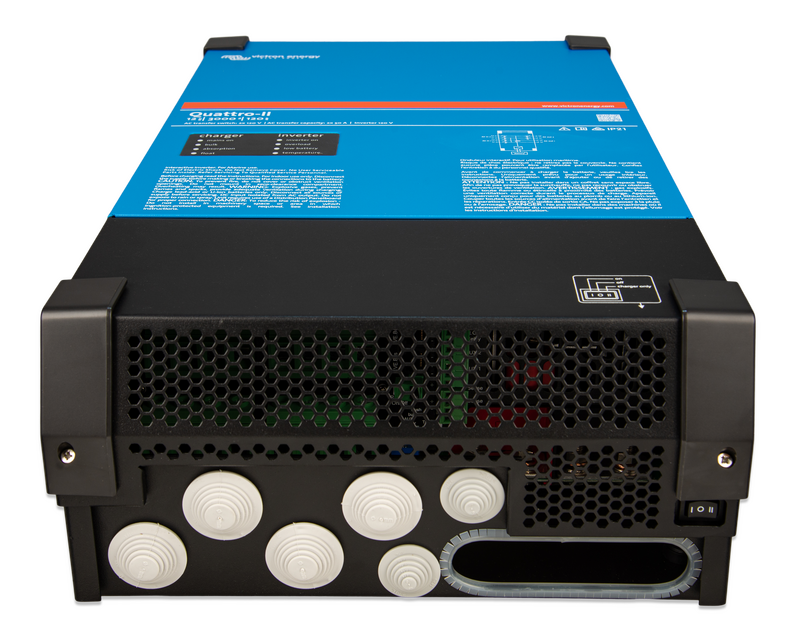

    Quattro-II 2x 120V (front-angle)
    .PNG

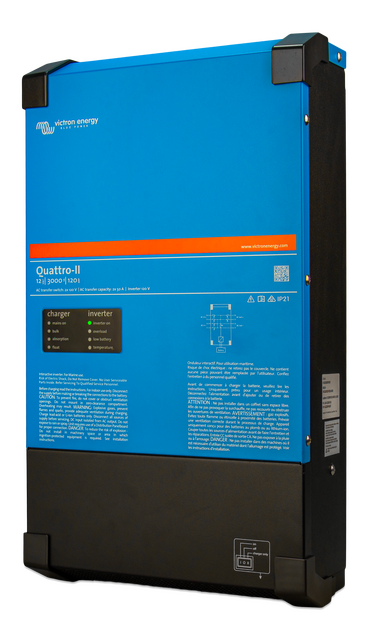

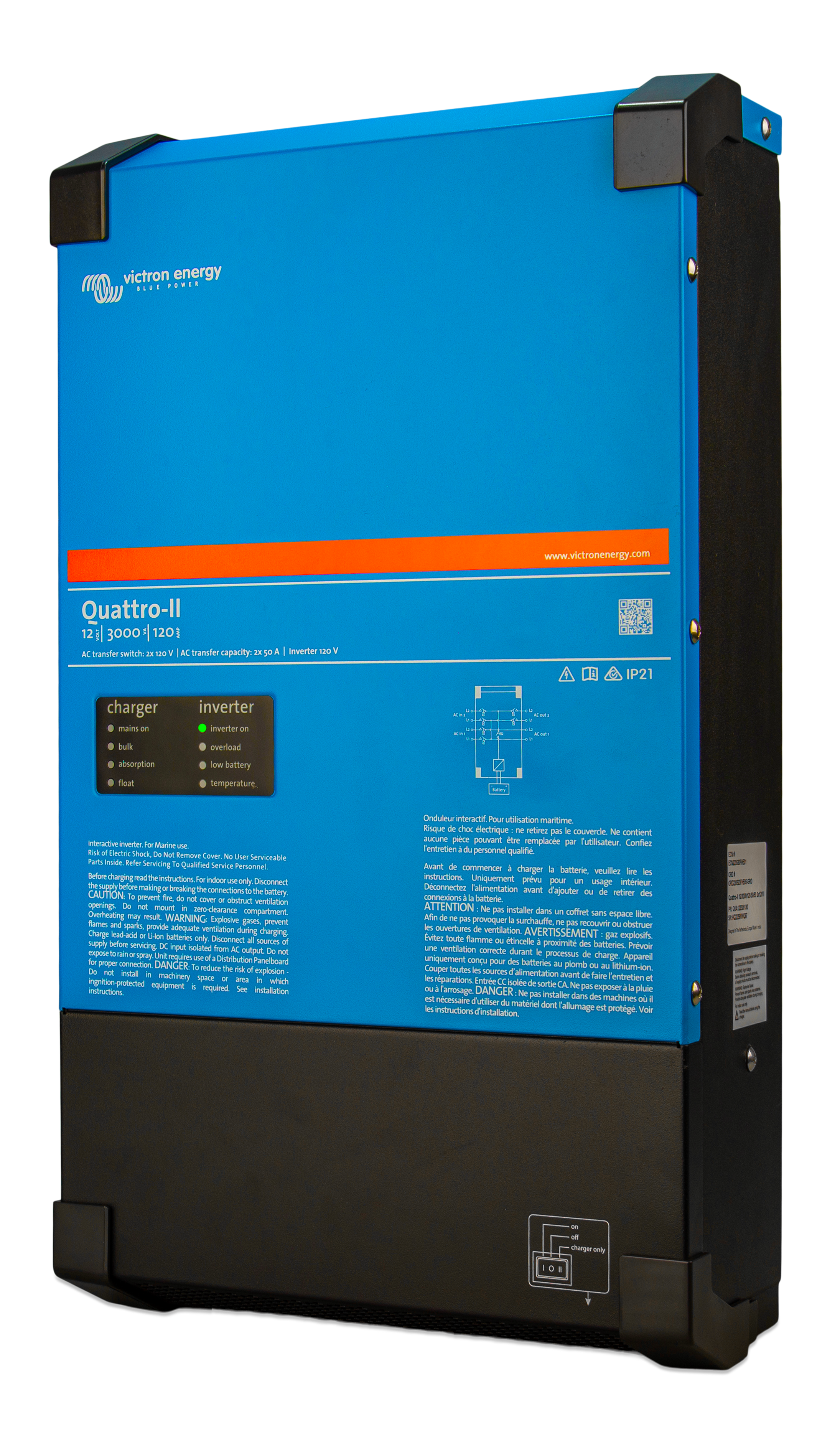

  • Quattro-II 2x 120V (left)  thumbnail
    Quattro-II 2x 120V (left)
    .PNG

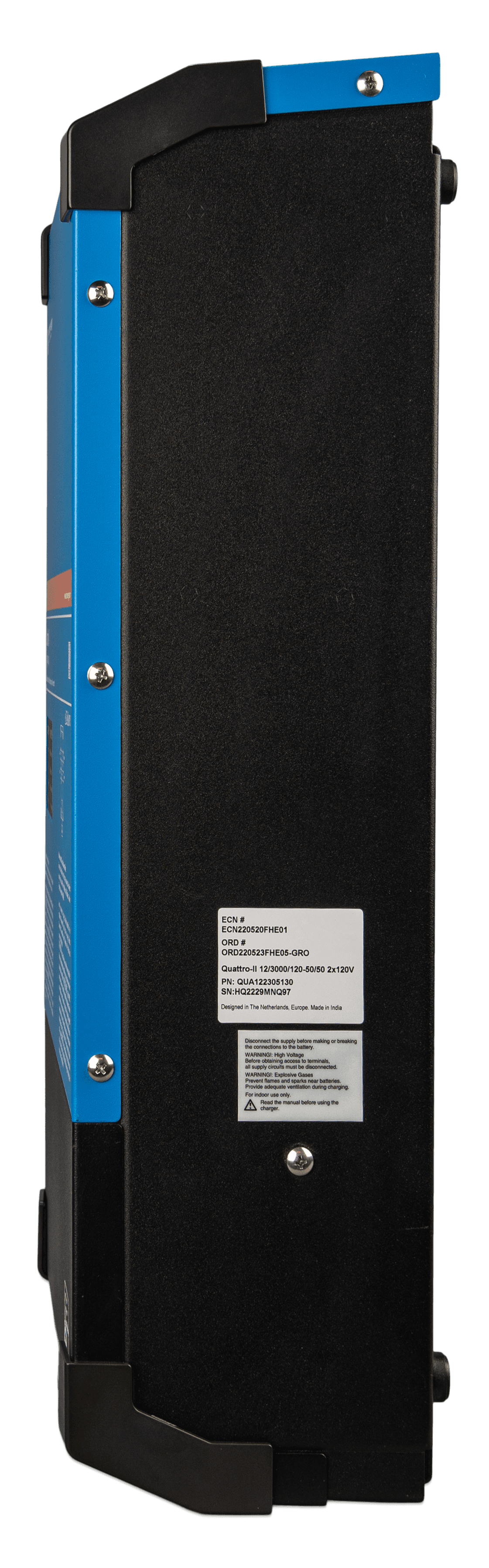

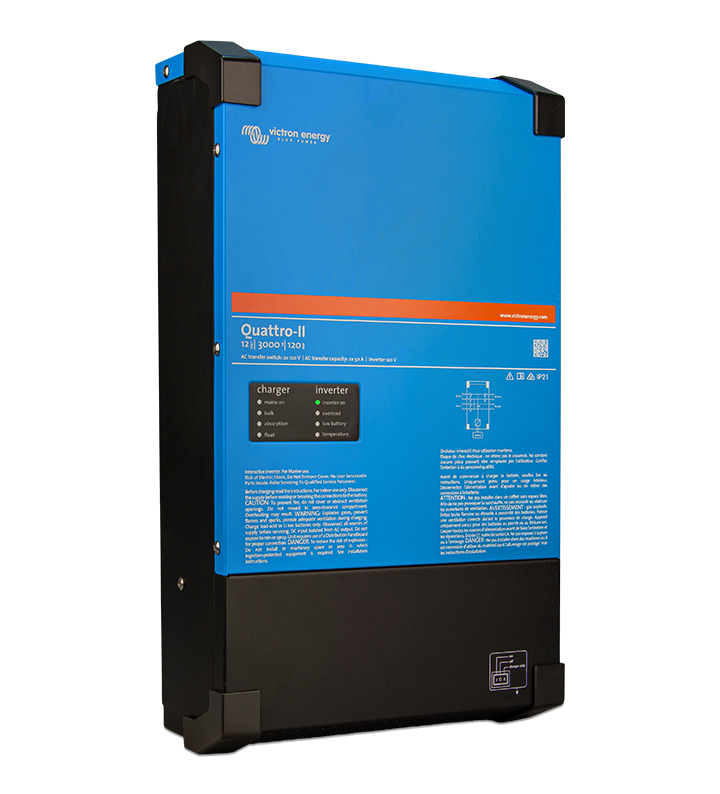

  • Quattro-II 2x 120V (right)  thumbnail

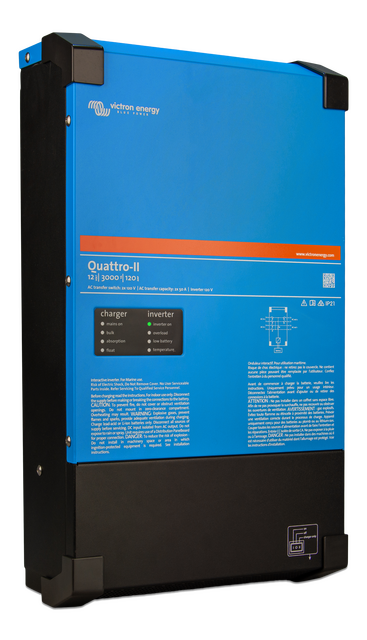

    Quattro-II 2x 120V (right)
    .PNG

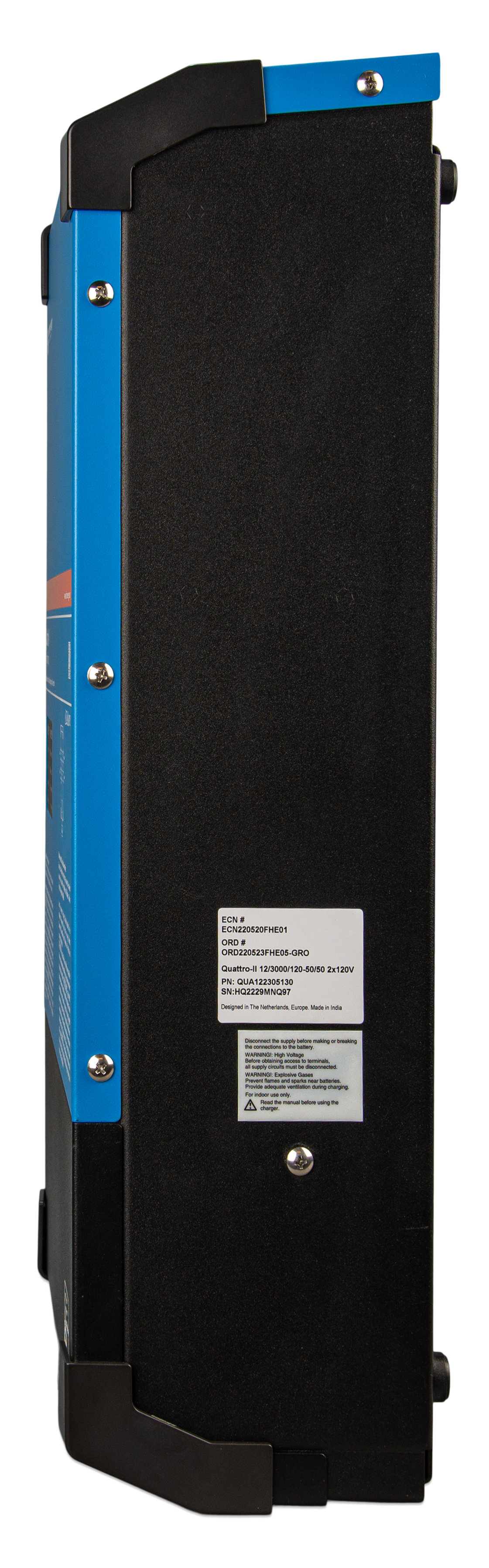

  • Quattro-II 2x 120V (side)  thumbnail

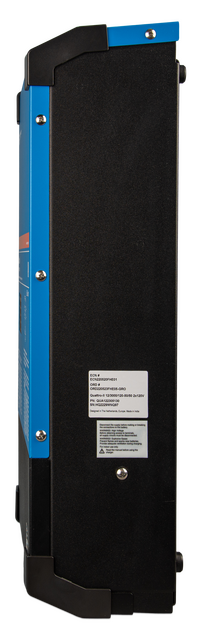

    Quattro-II 2x 120V (side)
