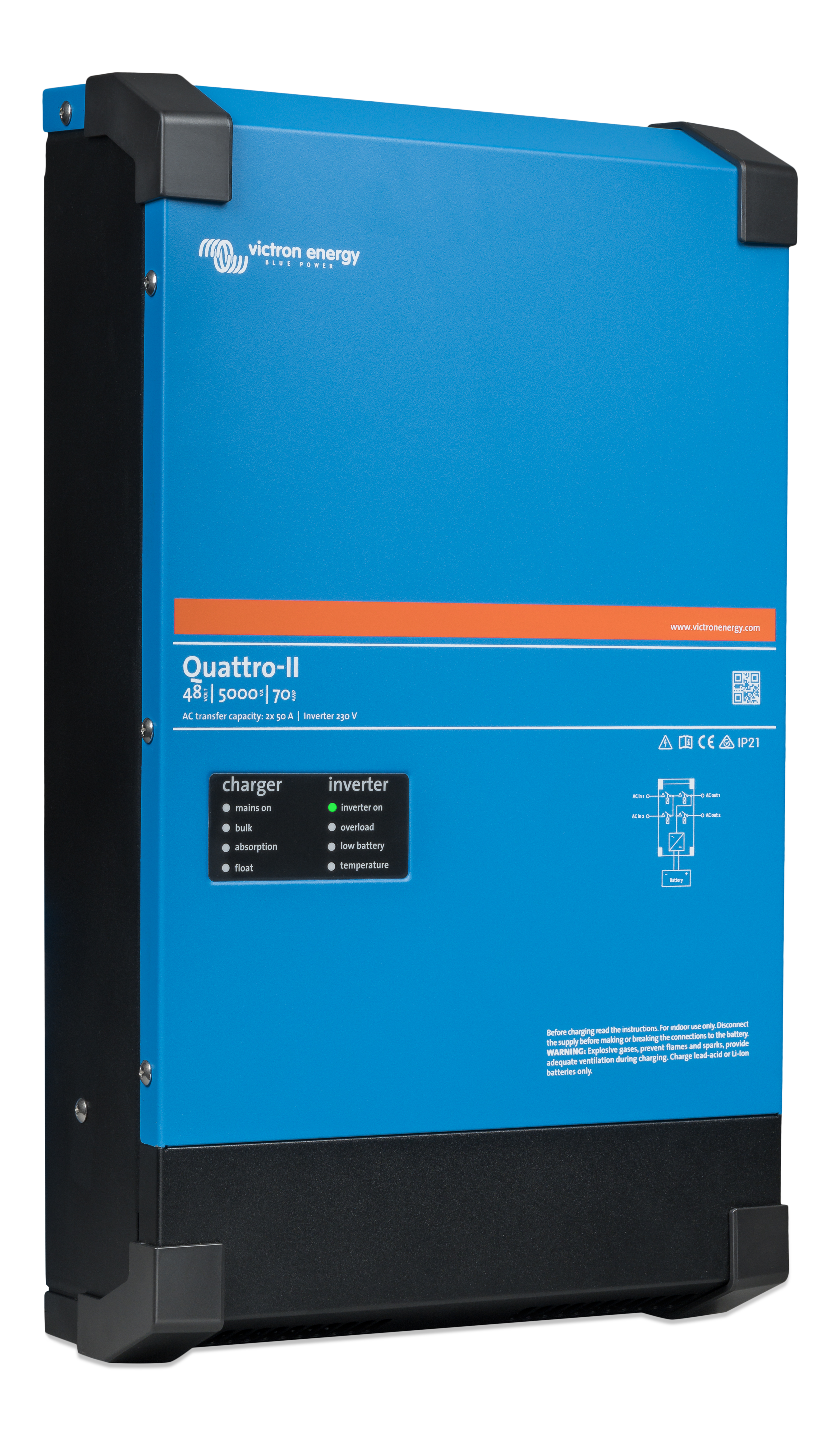

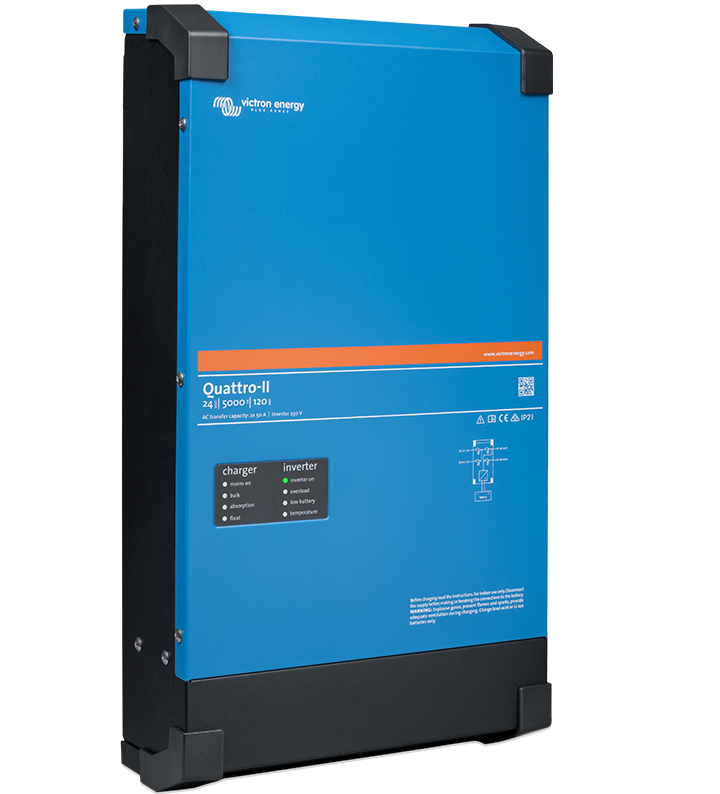

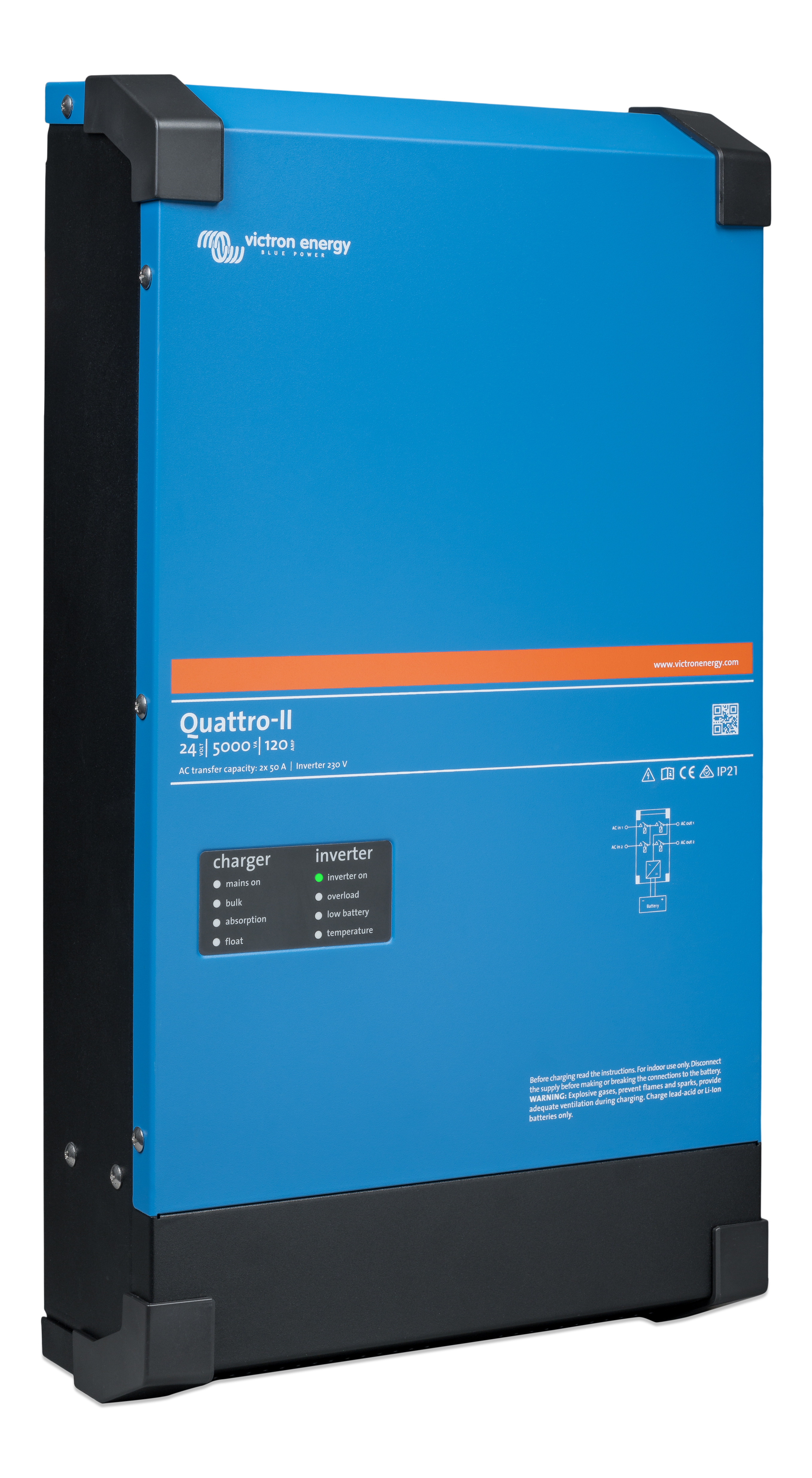

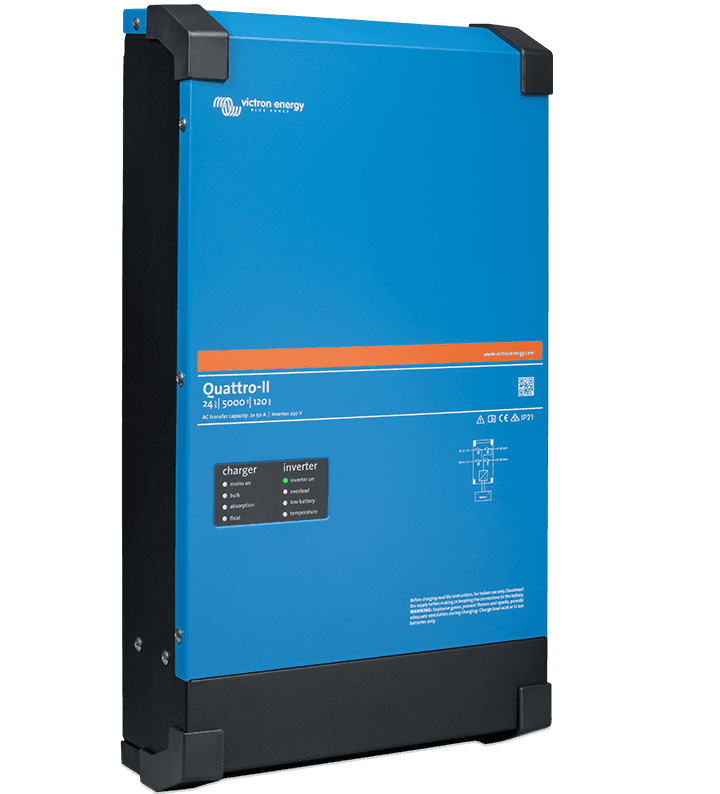

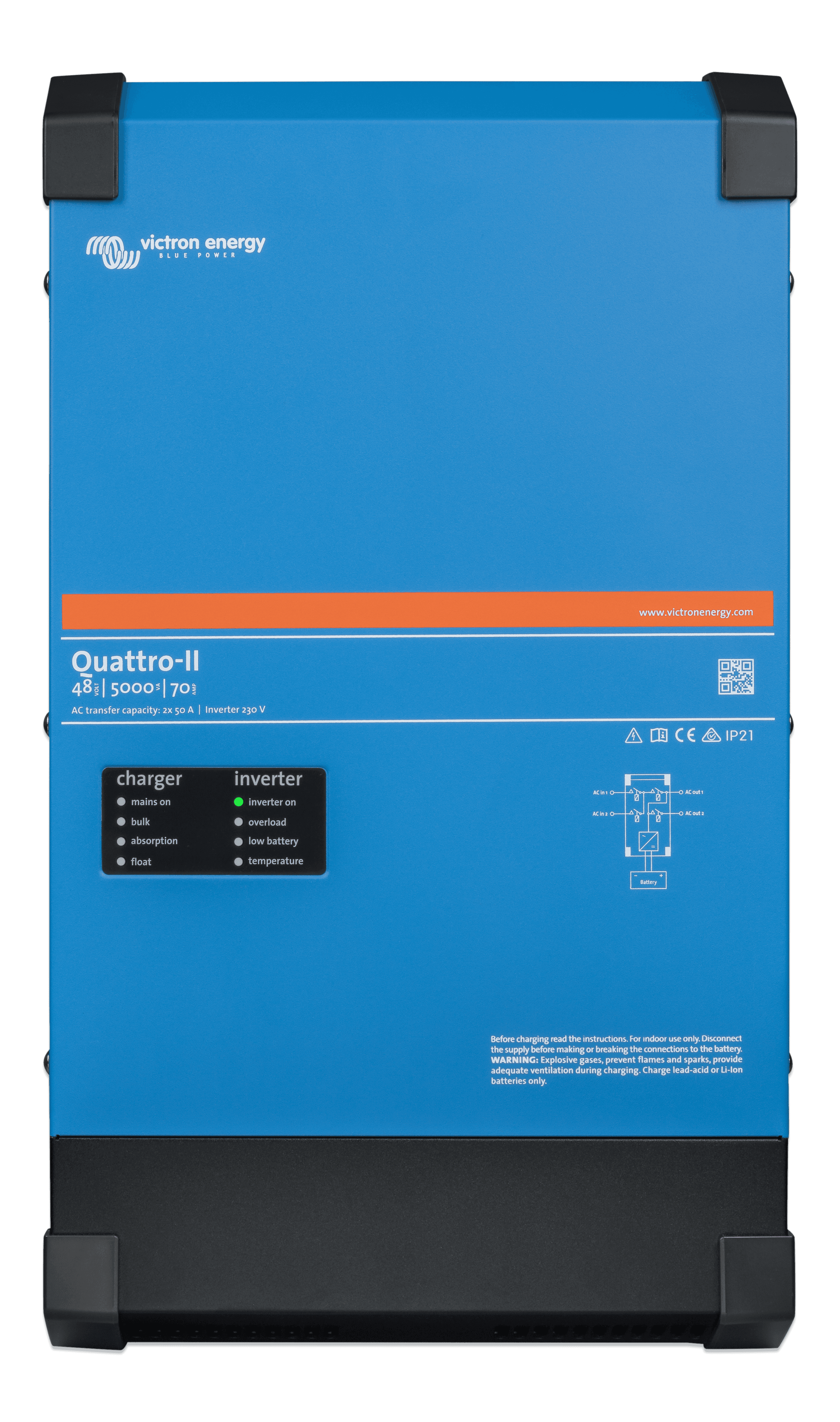

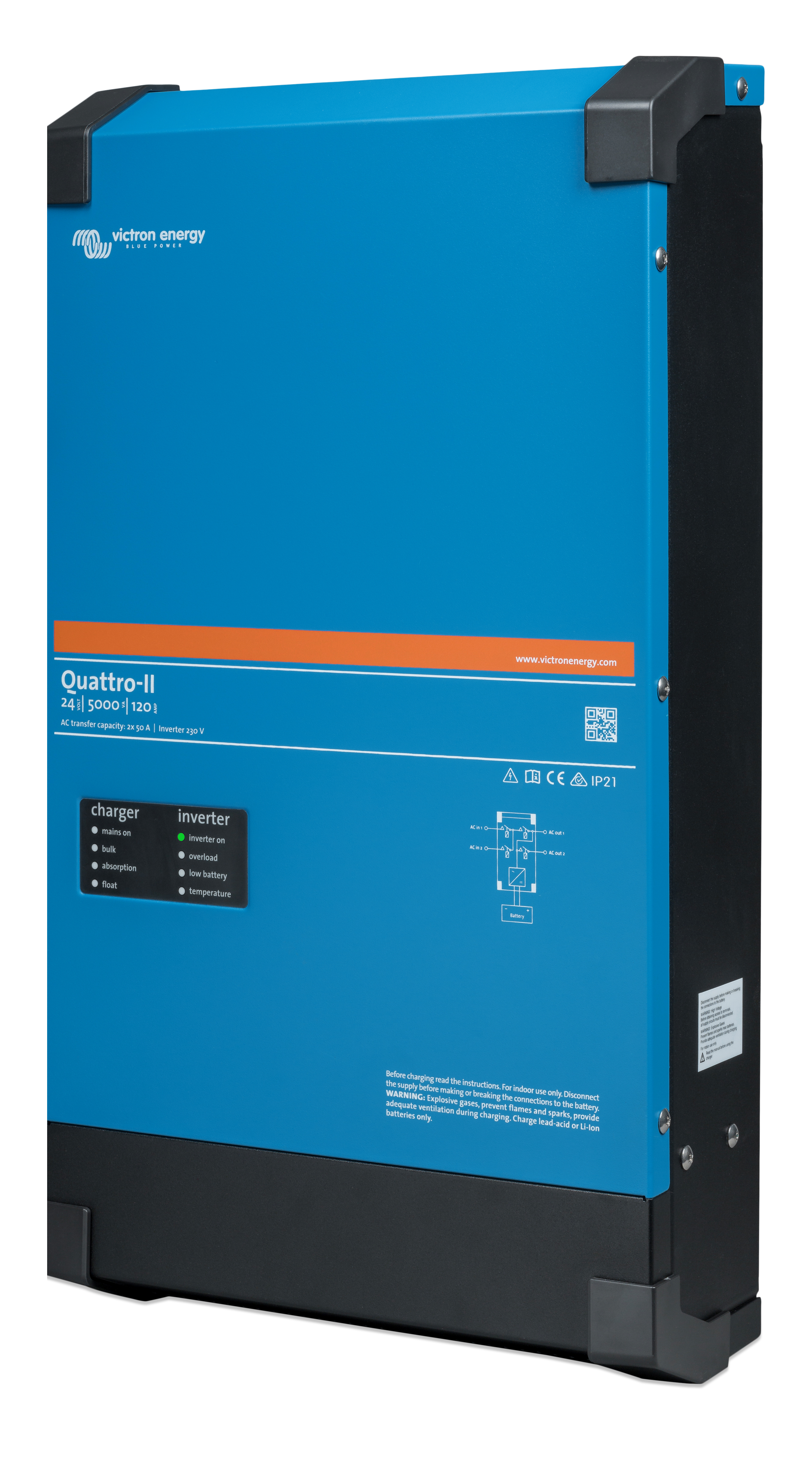

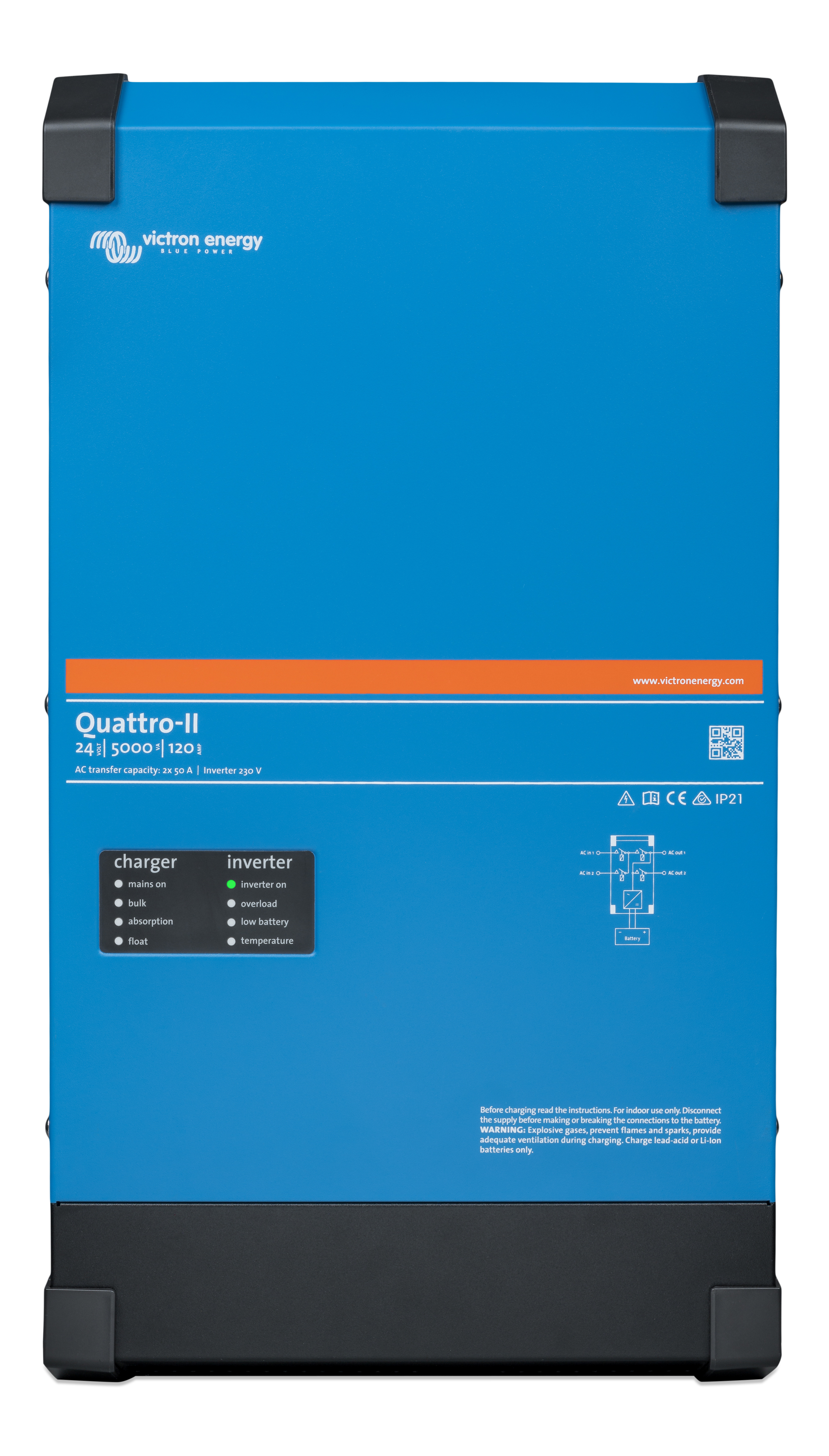

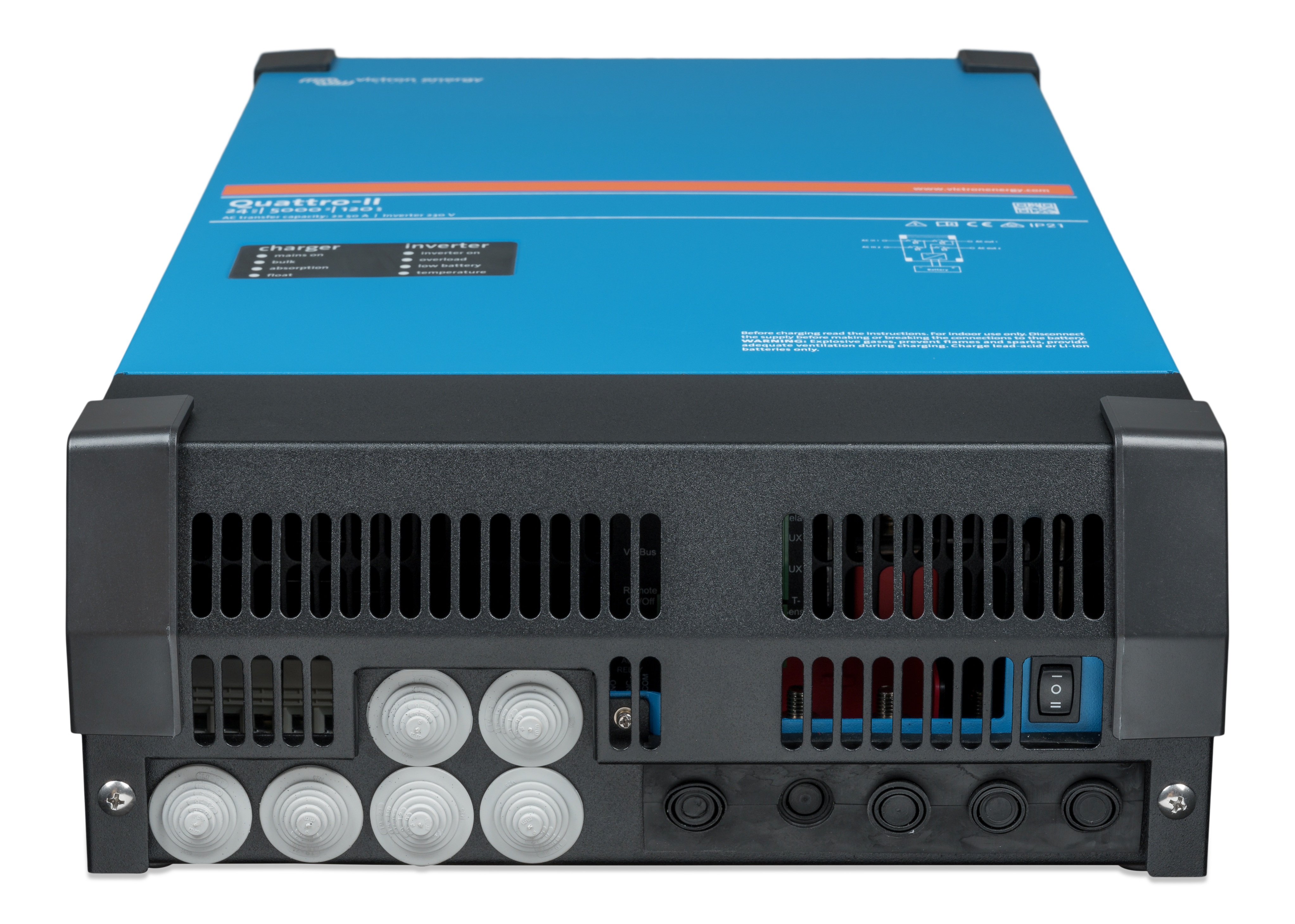

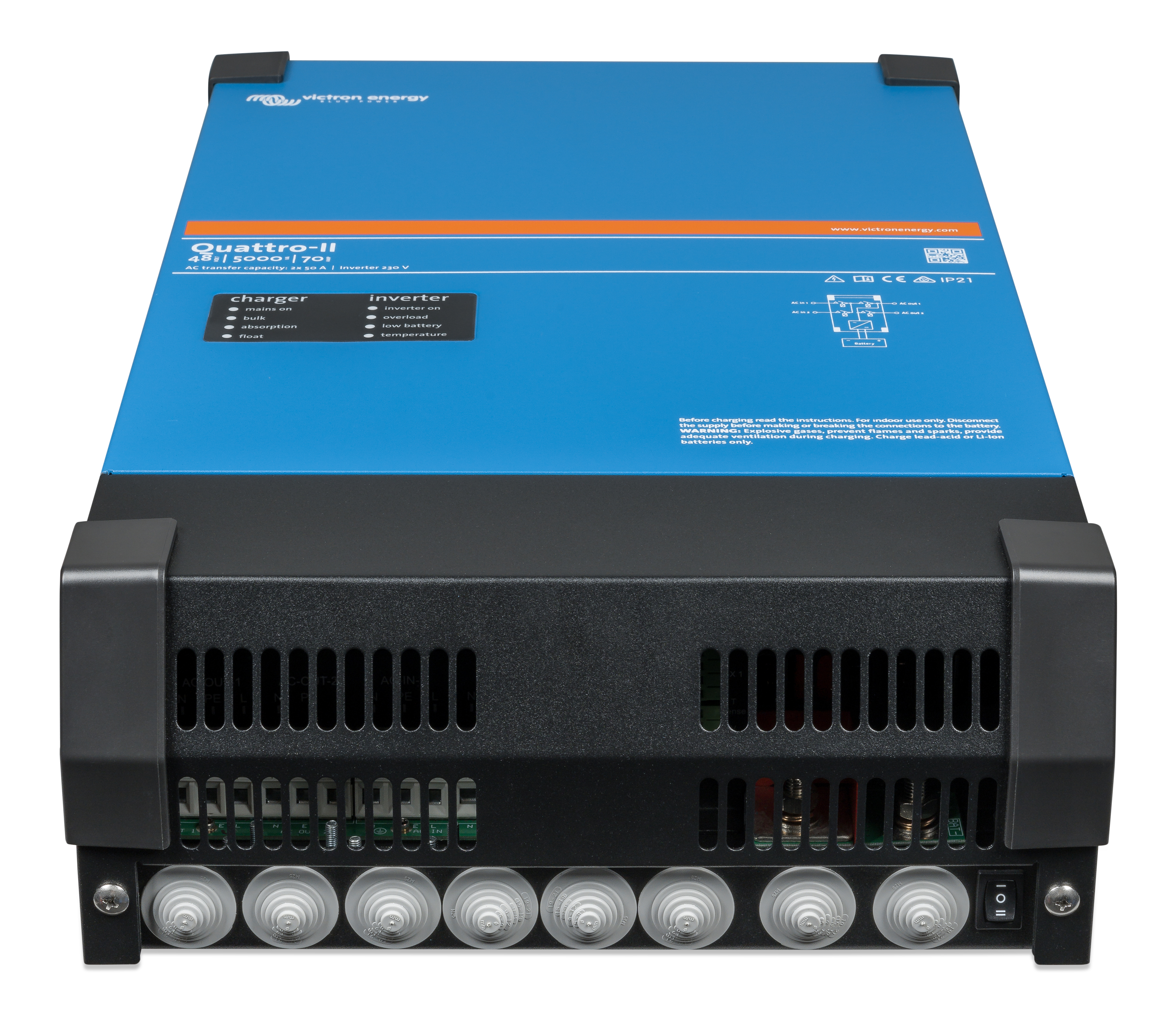

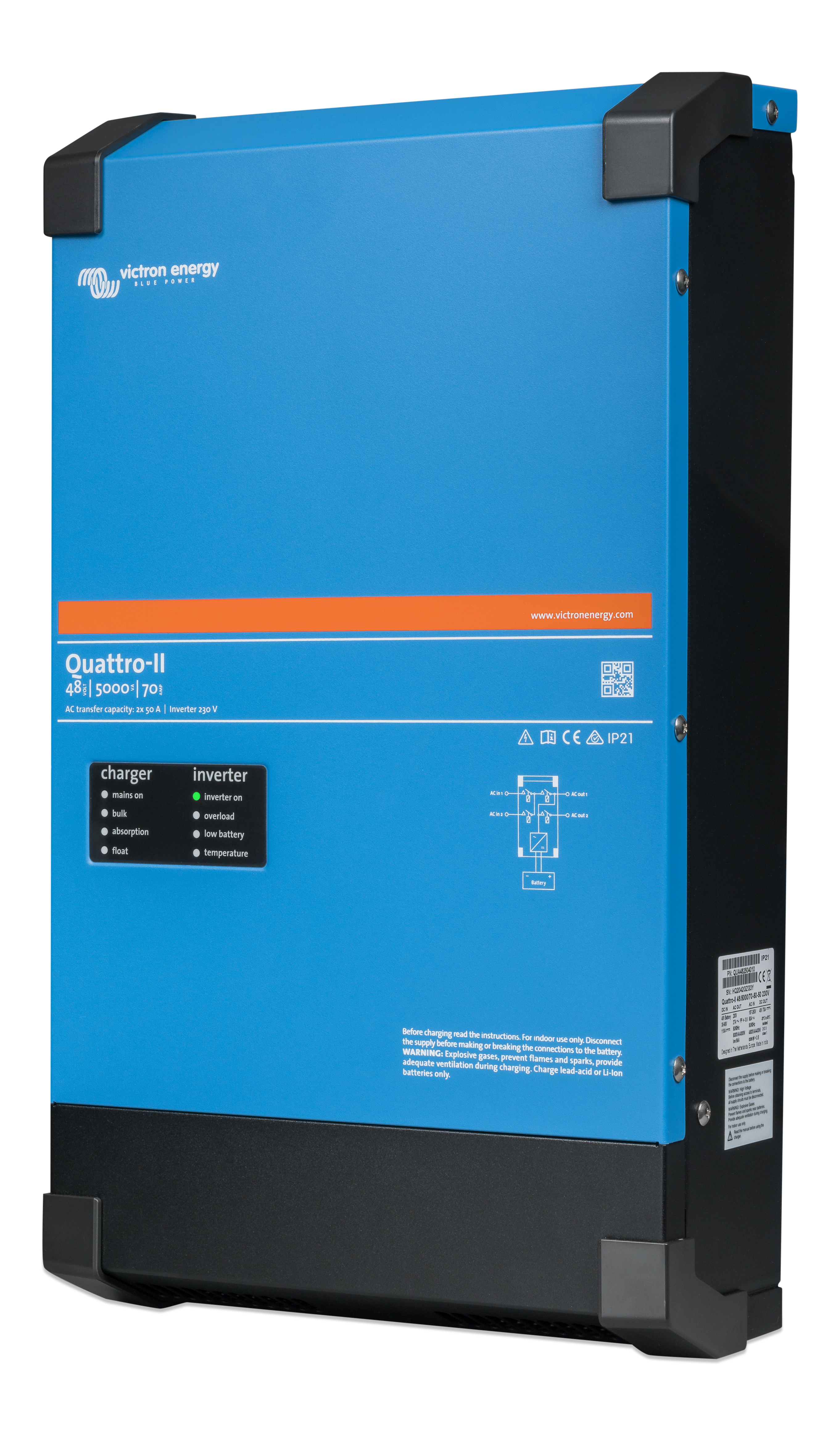

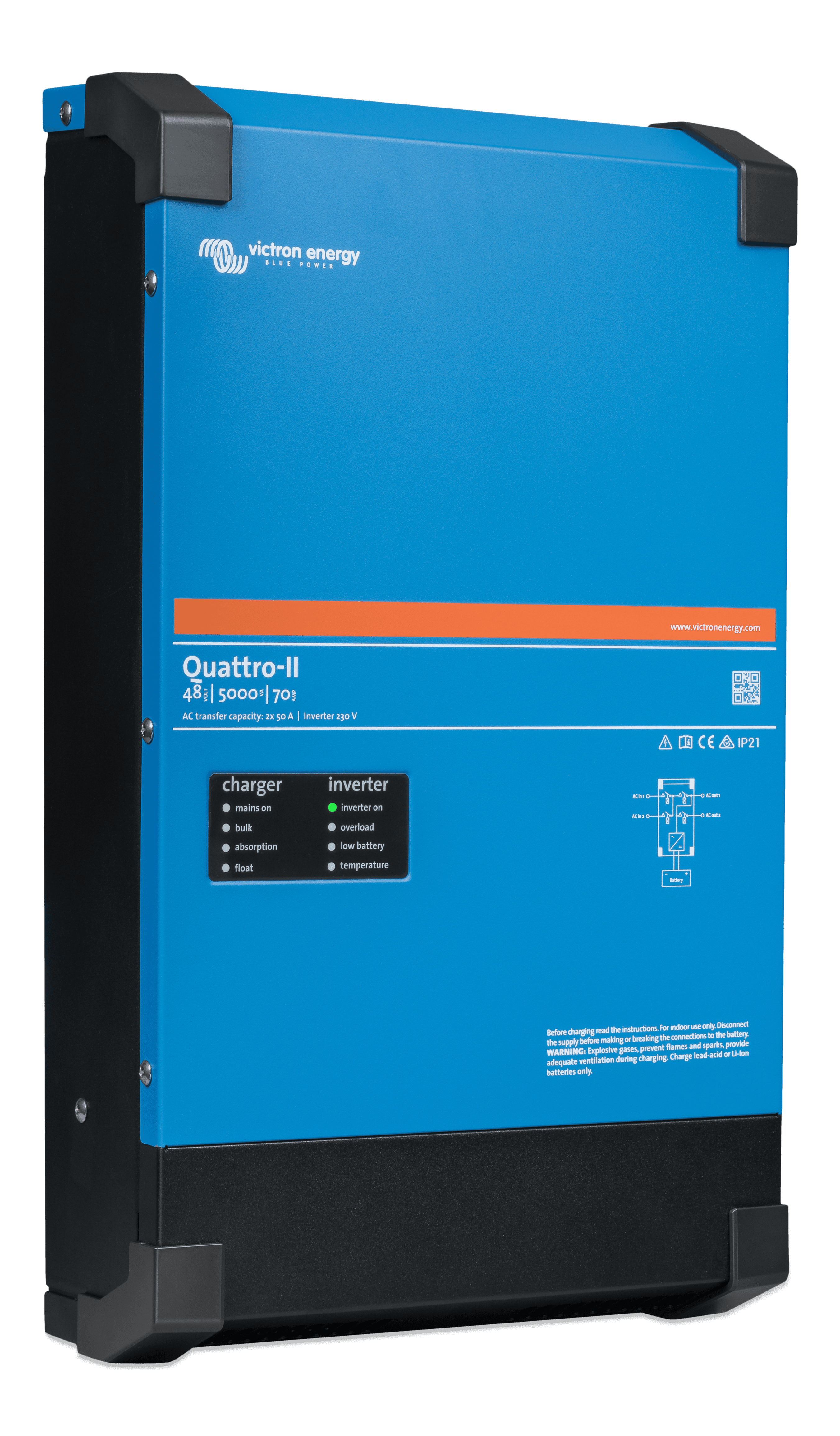

Quattro-II

Podobnie jak urządzenie MultiPlus-II, Quattro-II łączy w sobie falownik i ładowarkę. Co więcej, można do niego podłączyć dwie prądu przemiennego, a urządzenie automatycznie łączy się z aktywnym źródłem. Wśród jego licznych funkcji należy wymienić generowanie sygnału wyjściowego w postaci czystej sinusoidy, ładowanie adaptacyjne, hybrydową technologię PowerAssist oraz możliwości integracji wielosystemowej, jak np. praca w układzie trójfazowym, z rozdzieloną fazą oraz równoległym.

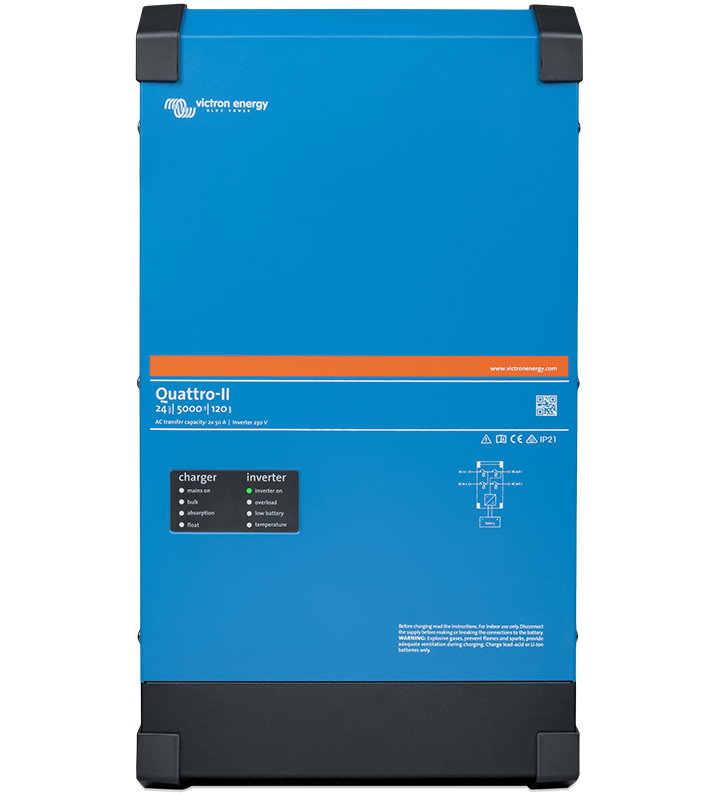

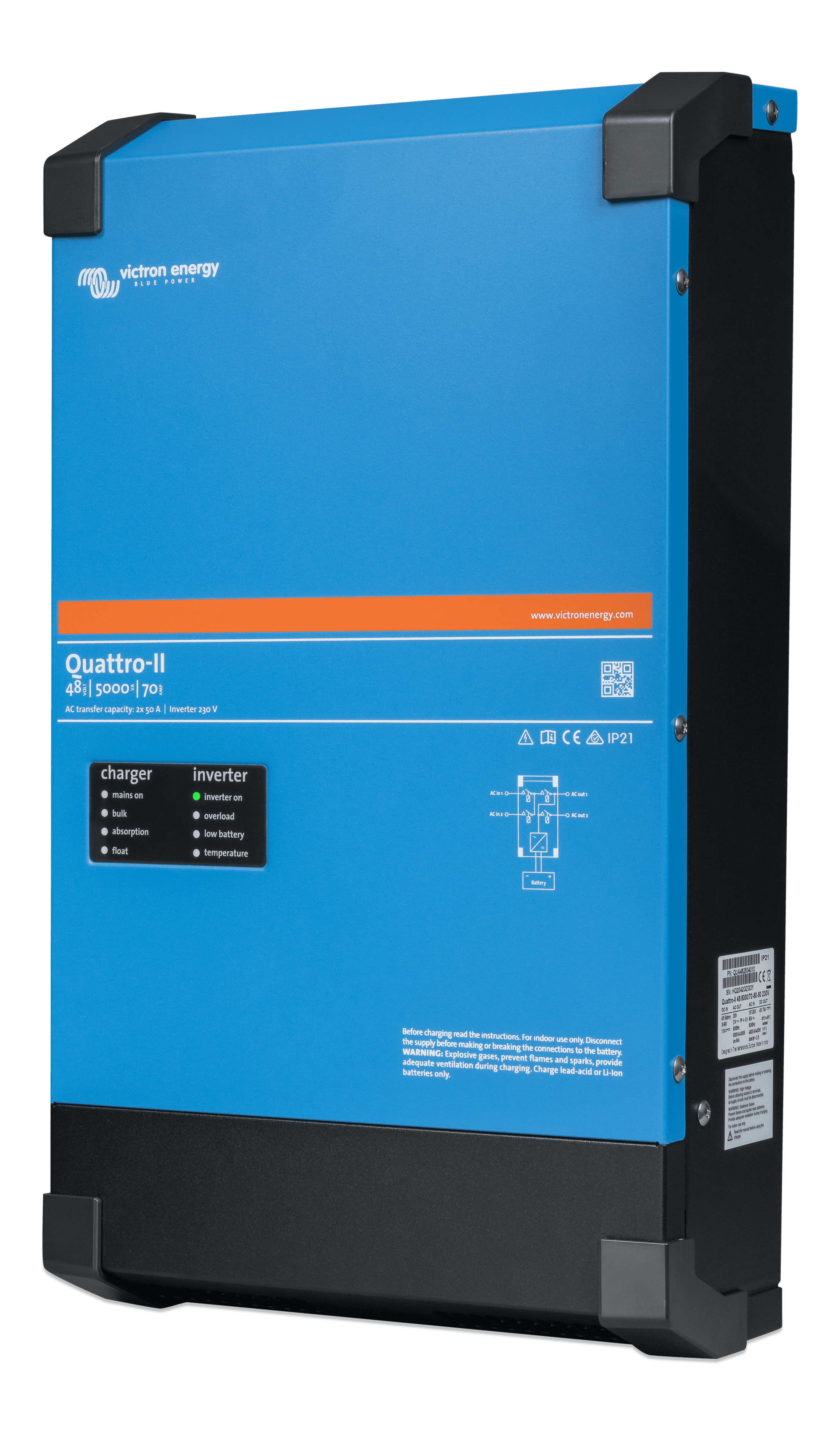

Quattro-II
Quattro-II
background
Models:

24/5000/120-50 and 48/5000/70-50

Year warranty

World-wide support

O tym
produkcie

Podobnie jak urządzenie MultiPlus-II, Quattro-II łączy w sobie falownik i ładowarkę. Co więcej, można do niego podłączyć dwie prądu przemiennego, a urządzenie automatycznie łączy się z aktywnym źródłem. Wśród jego licznych funkcji należy wymienić generowanie sygnału wyjściowego w postaci czystej sinusoidy, ładowanie adaptacyjne, hybrydową technologię PowerAssist oraz możliwości integracji wielosystemowej, jak np. praca w układzie trójfazowym, z rozdzieloną fazą oraz równoległym.
Product Block

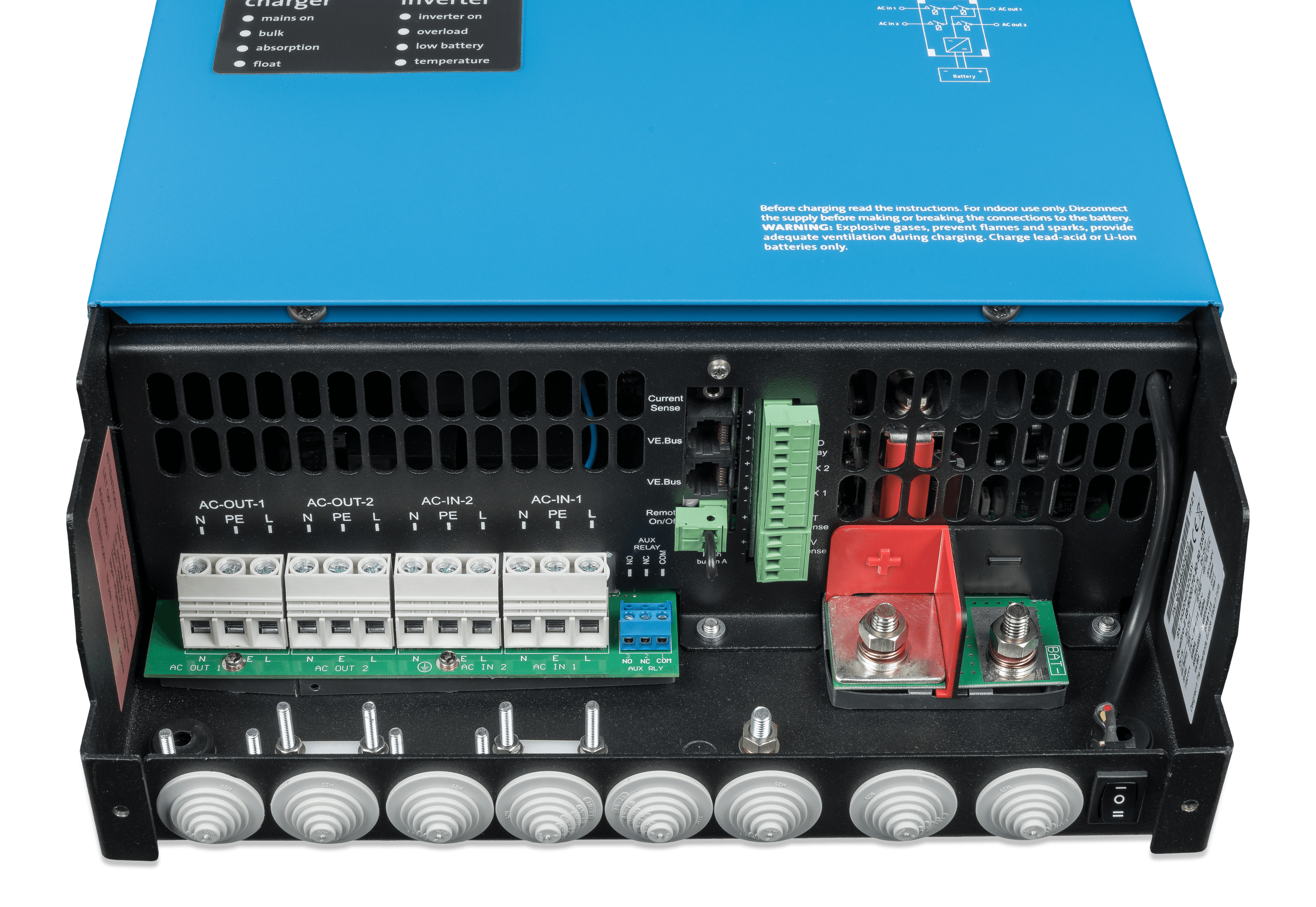

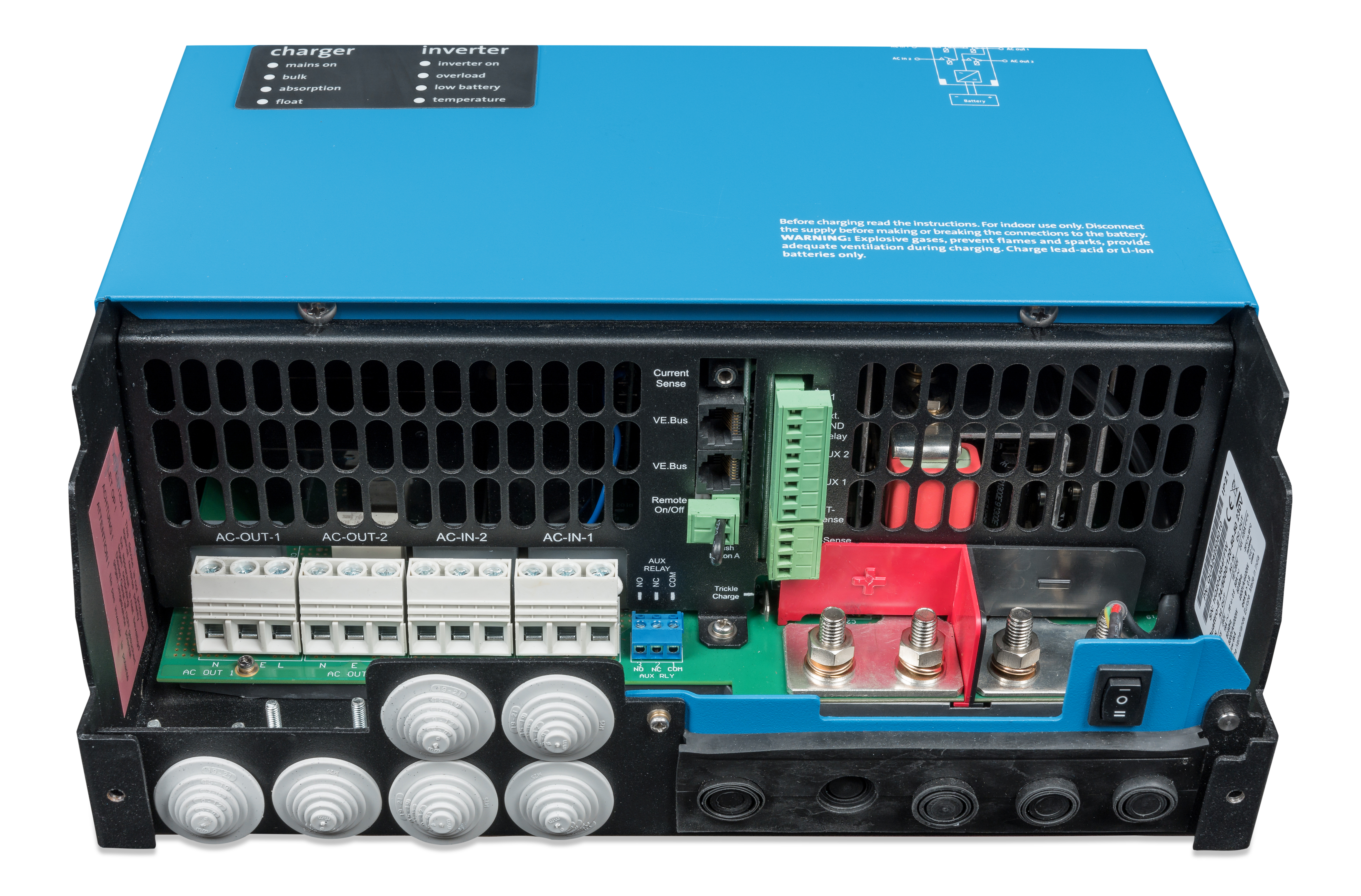

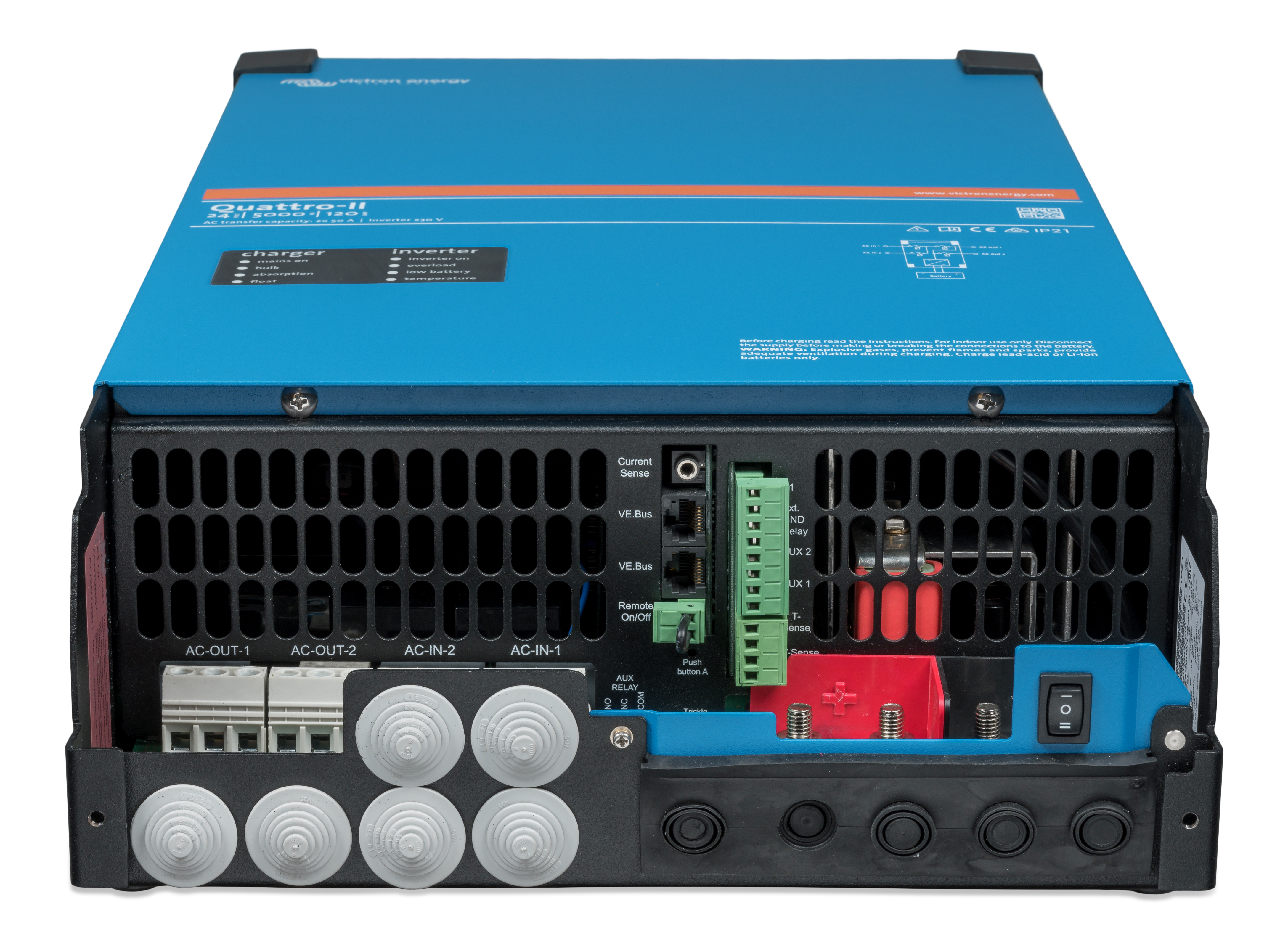

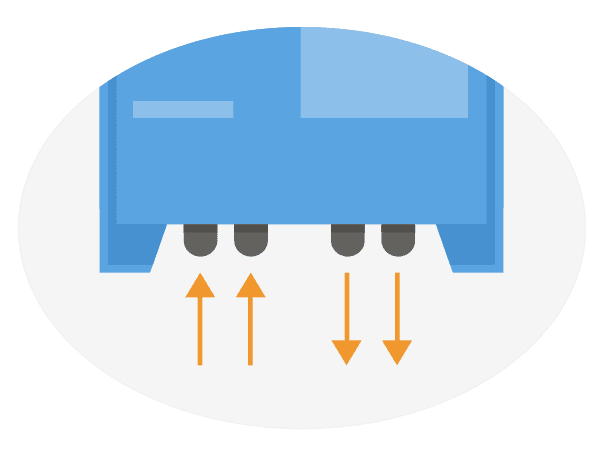

Dwa wejścia i dwa wyjścia prądu przemiennego

Urządzenie Quattro-II można podłączyć do dwóch niezależnych źródeł prądu przemiennego, np. nabrzeżnego źródła zasilania i agregatu prądotwórczego, bądź dwóch agregatów. Quattro-II podłączy się automatycznie do aktywnego źródła energii. Główne wyjście działa bezprzerwowo. W przypadku awarii sieci lub odłączenia generatora bądź nabrzeżnego źródła zasilania Quattro-II przejmie funkcję zasilania podłączonych odbiorników energii. Dzieje się to tak szybko (w czasie krótszym, niż 20 milisekund), że komputery i inny sprzęt elektroniczny działają dalej bez zakłóceń. Drugie wyjście znajduje się pod napięciem tylko wtedy, gdy na jedno z wejść Quattro-II podawany jest prąd przemienny. Do tego wyjścia można podłączać urządzenia, które nie powinny rozładowywać akumulatora, np. klimatyzację lub ogrzewacz wody.
Product Block

Wyjątkowa funkcja PowerAssist

Urządzenie Quattro-II zapobiega przeciążeniu ograniczonego źródła prądu przemiennego, takiego jak agregat lub zasilanie nabrzeżne. Po pierwsze, w sytuacji, w której mogłoby dojść do przeciążenia, ładowanie akumulatora ulega ograniczeniu. Po drugie, przy większym poborze energii z akumulatora moc wyjściowa agregatu prądotwórczego lub nabrzeżnego źródła zasilania ulega zwiększeniu.
Product Block

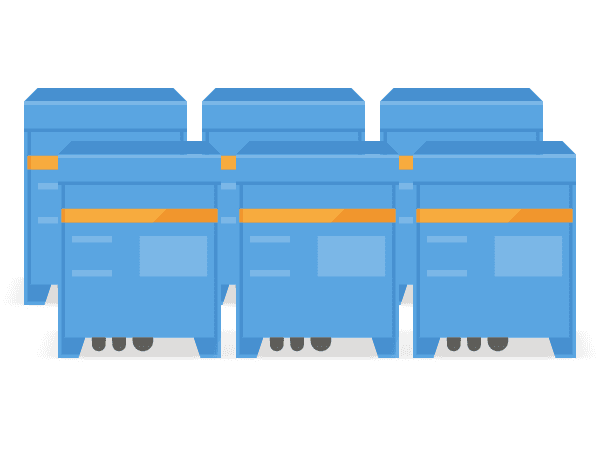

Praktycznie nieograniczona moc dzięki pracy równoległej

W układzie równoległym może pracować nawet 6 urządzeń Quattro-II, co zapewnia większą moc wyjściową. Możliwe jest również działanie w instalacji trójfazowej lub typu split-phase.

Downloads
and support

Datasheets
  • Quattro-II
    .PDF
Manuals
  • Quattro-II 230V (HTML5)
    .HTML
  • Quattro-II 230V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
Enclosure Dimensions
  • Quattro-II 24V 5kVA 230V
    .PDF
  • Quattro-II 24V 5kVA 230V (3D)
    .PDF
  • Quattro-II 24V 5kVA 230V (stp)
  • Quattro-II 48V 5kVA 230V
    .PDF
  • Quattro-II 48V 5kVA 230V (3D)
    .PDF
  • Quattro-II 48V 5kVA 230V (stp)
High Quality Photos

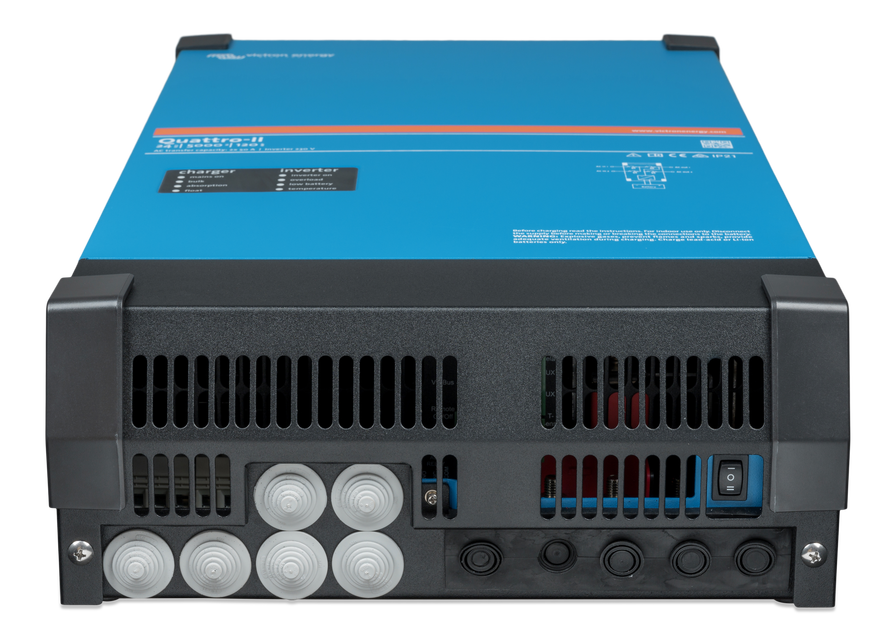

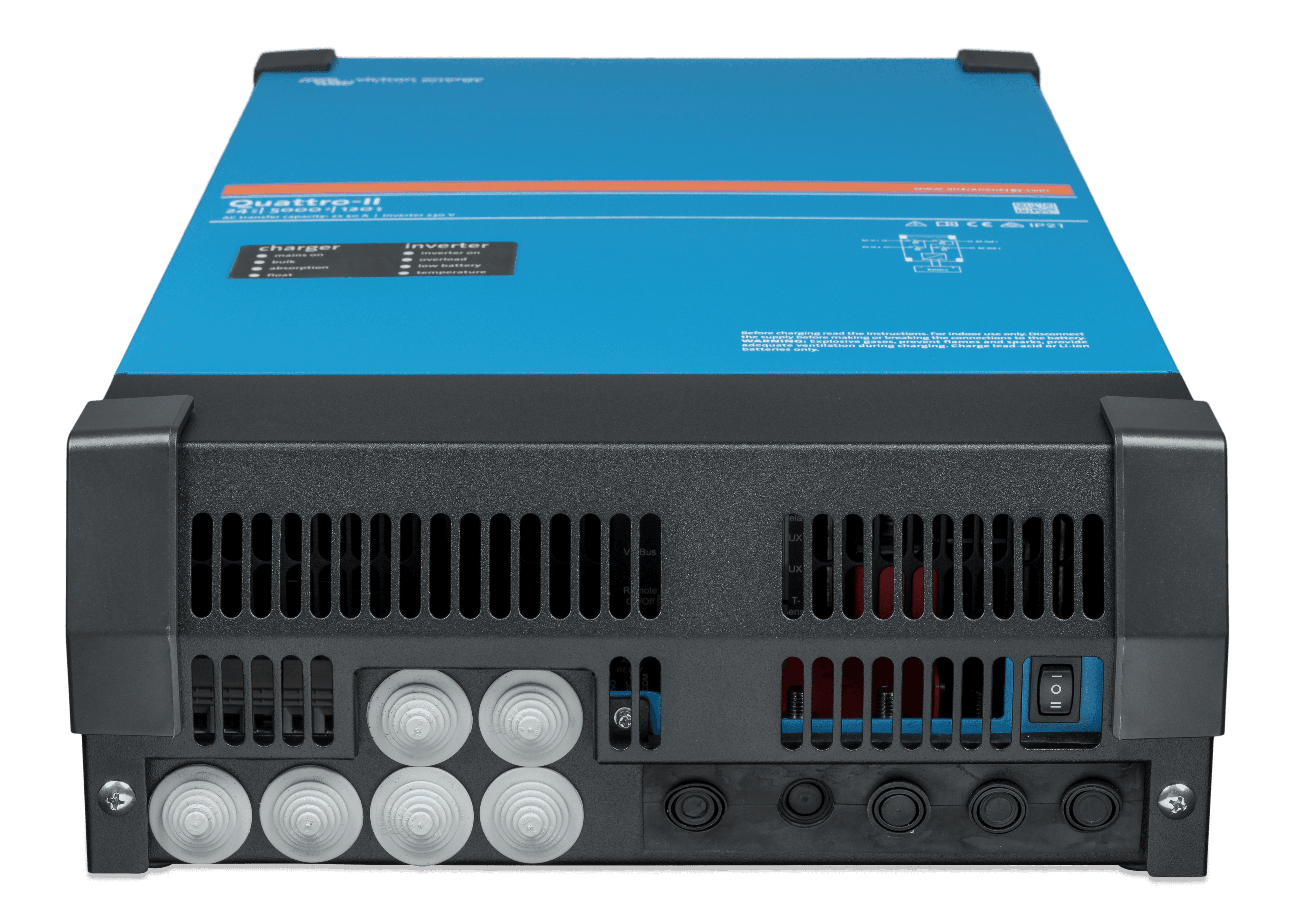

  • Quattro-II 24/5000/120-50/50 230V (bottom)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (bottom)
    .PNG

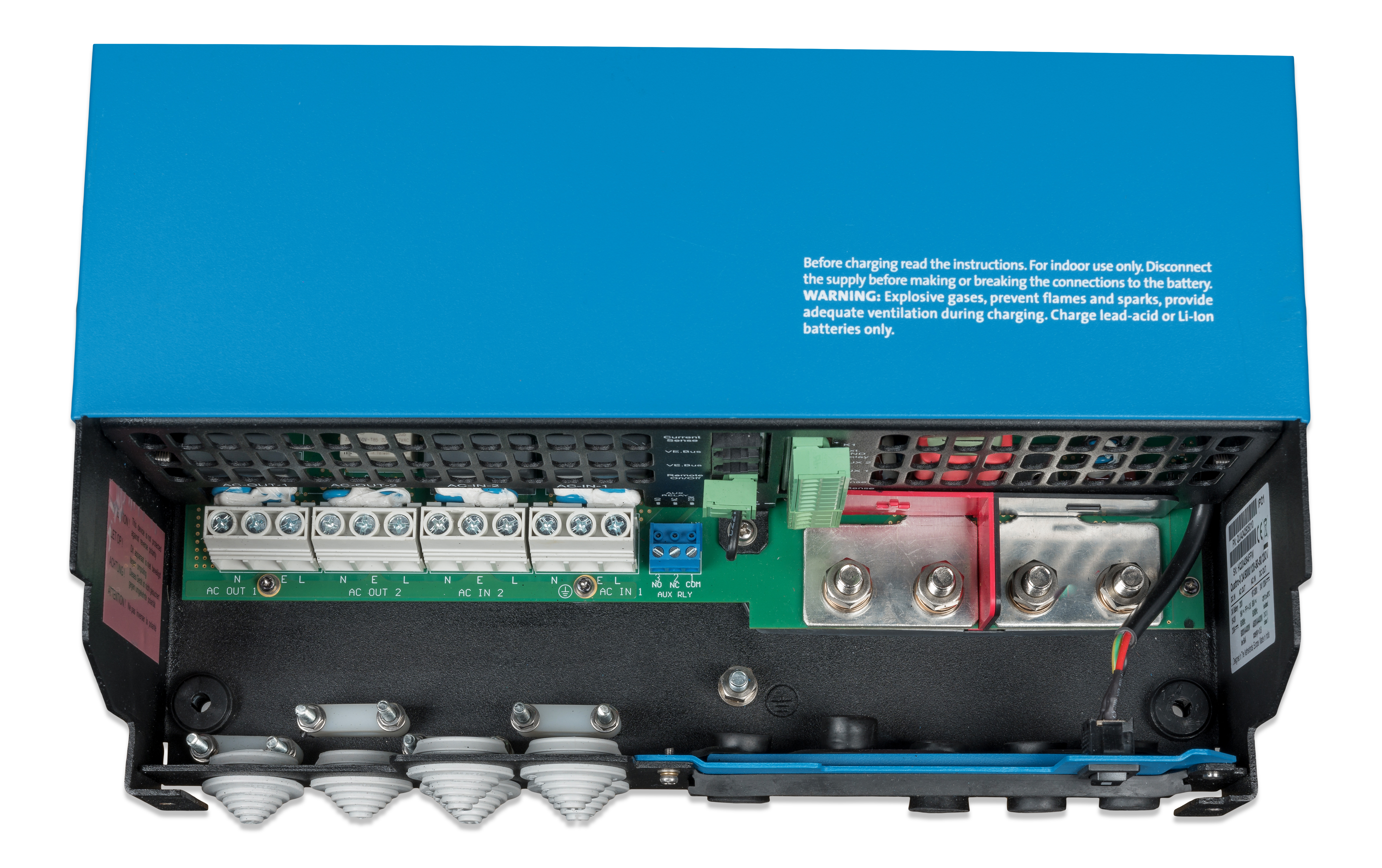

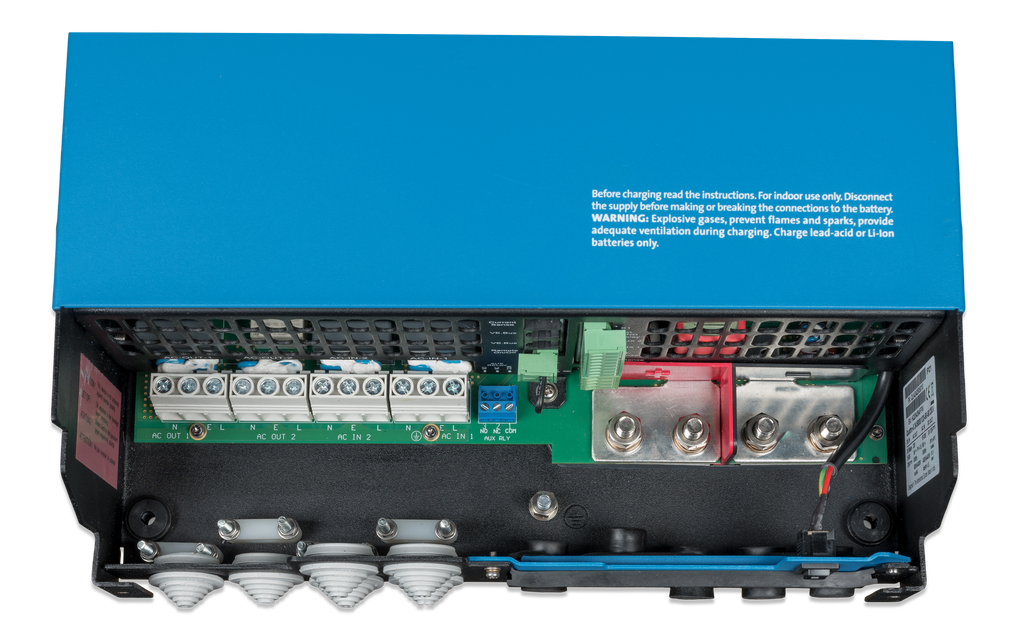

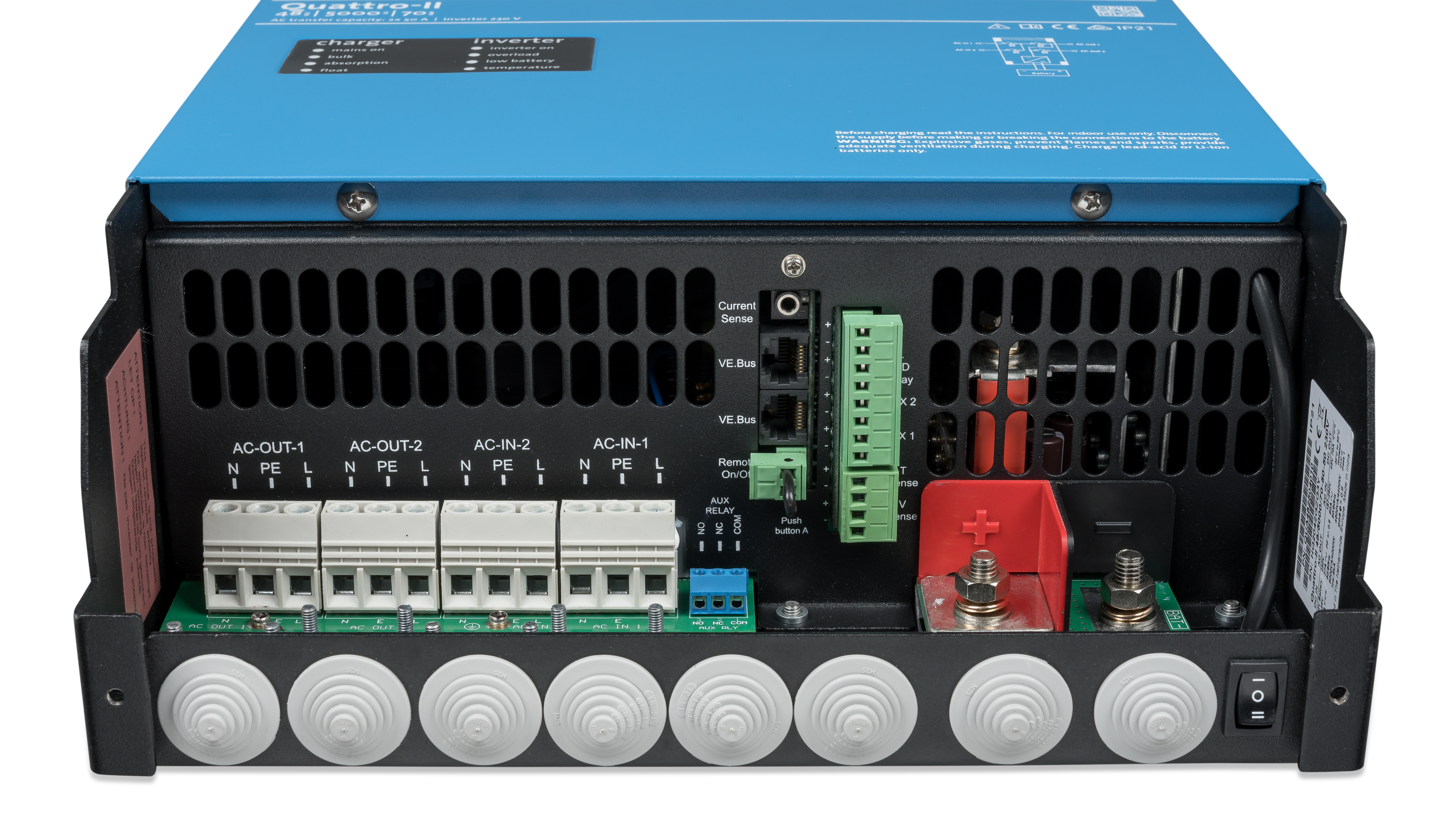

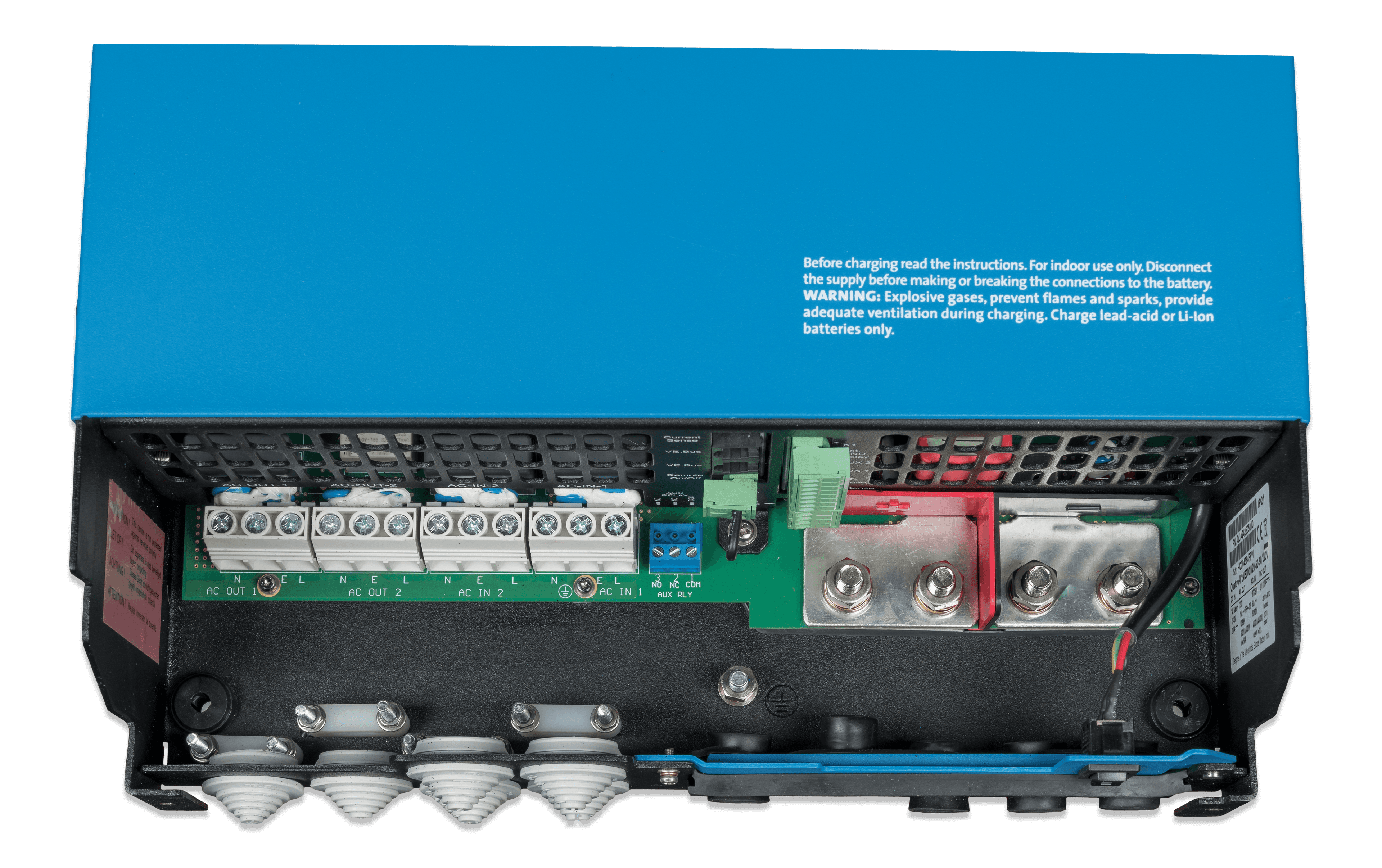

  • Quattro-II 24/5000/120-50/50 230V (close up)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (close up)
    .PNG

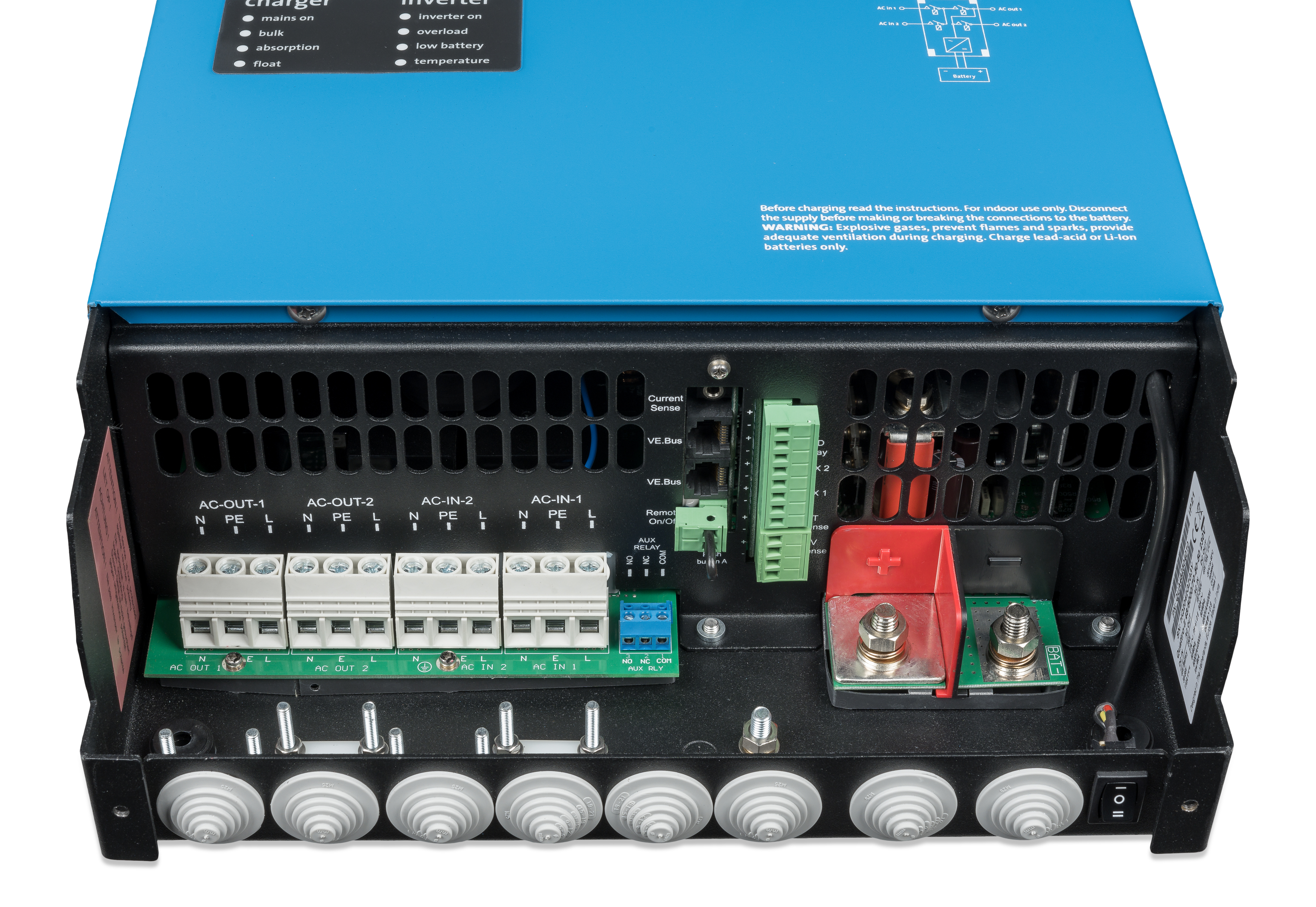

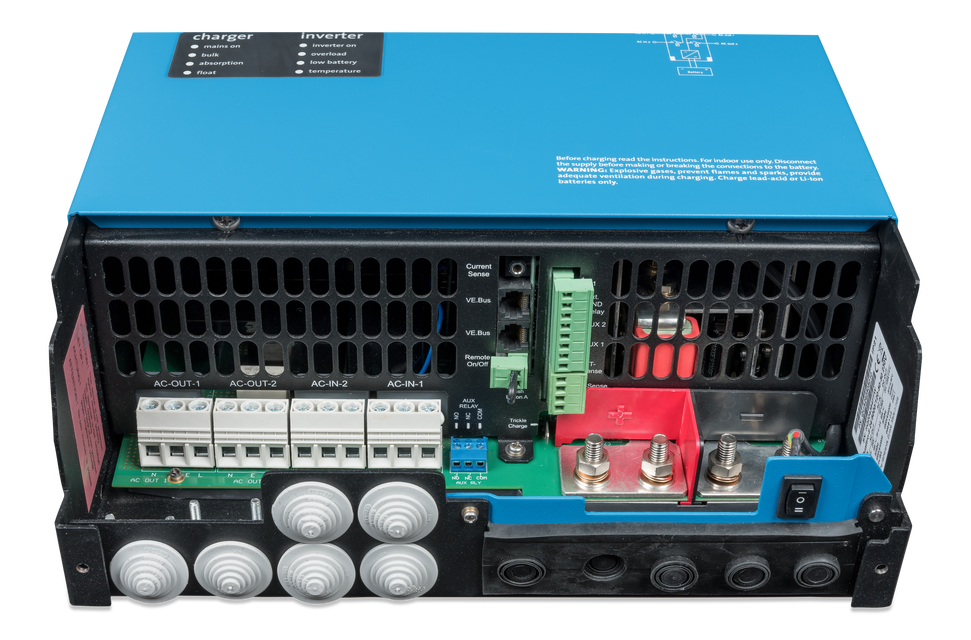

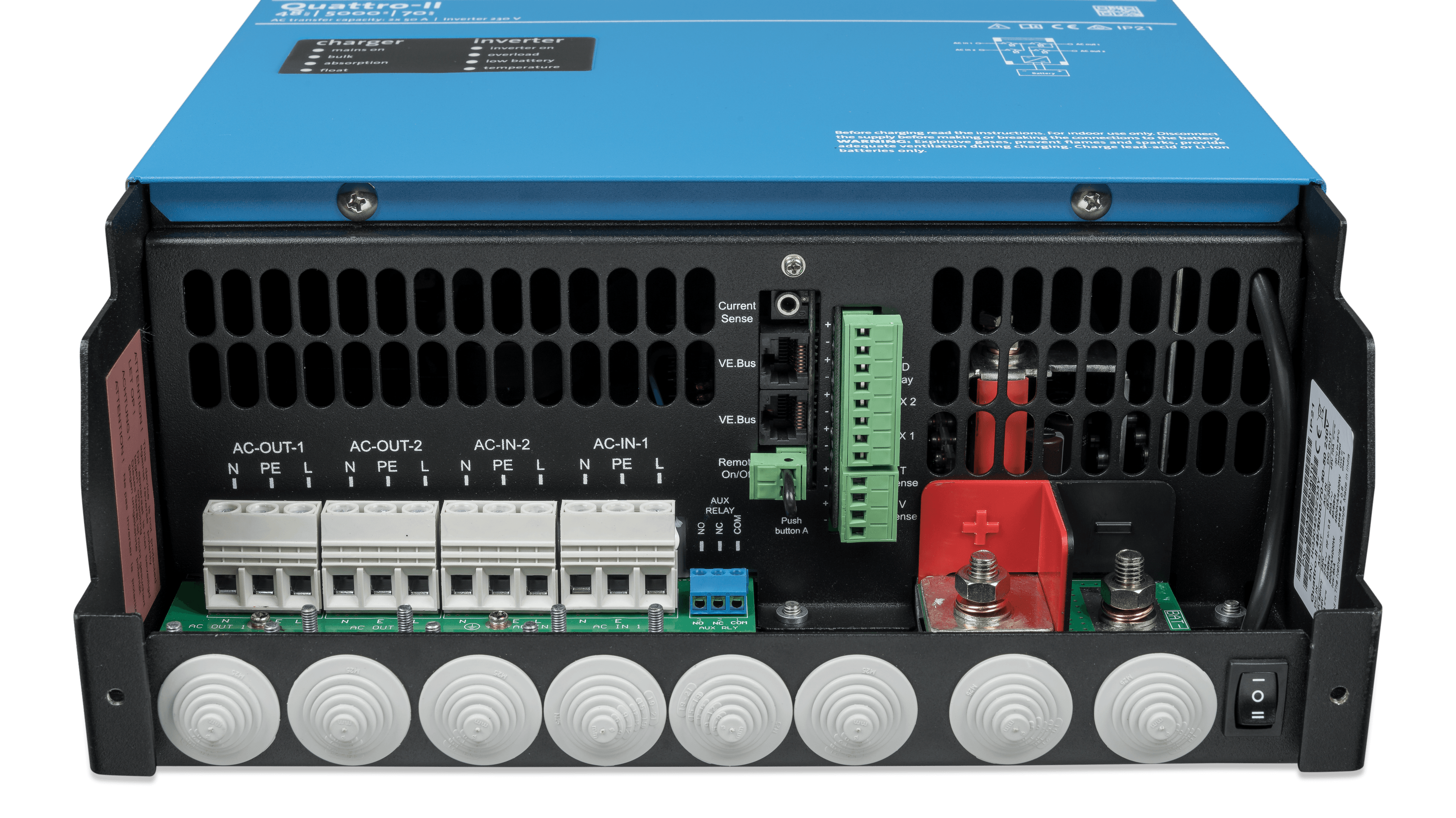

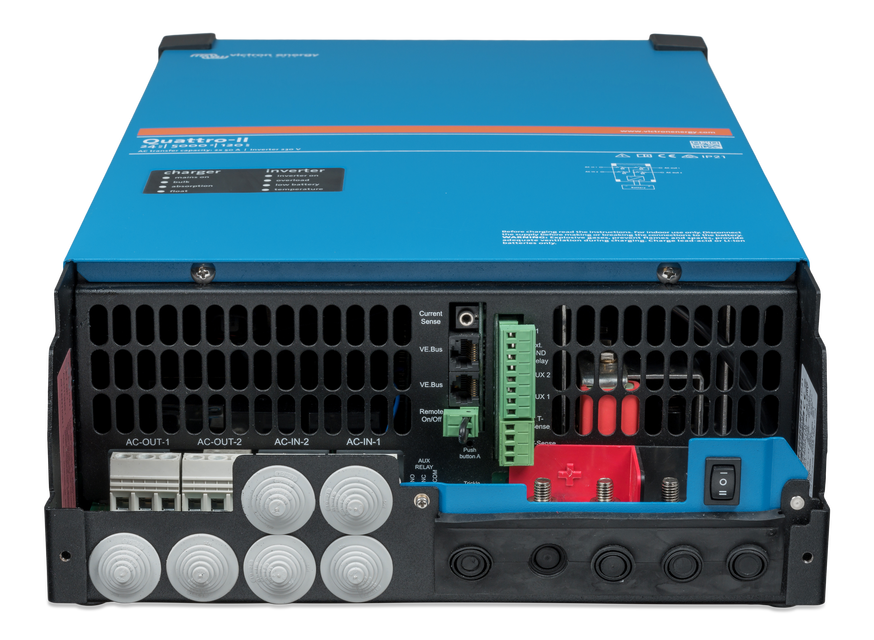

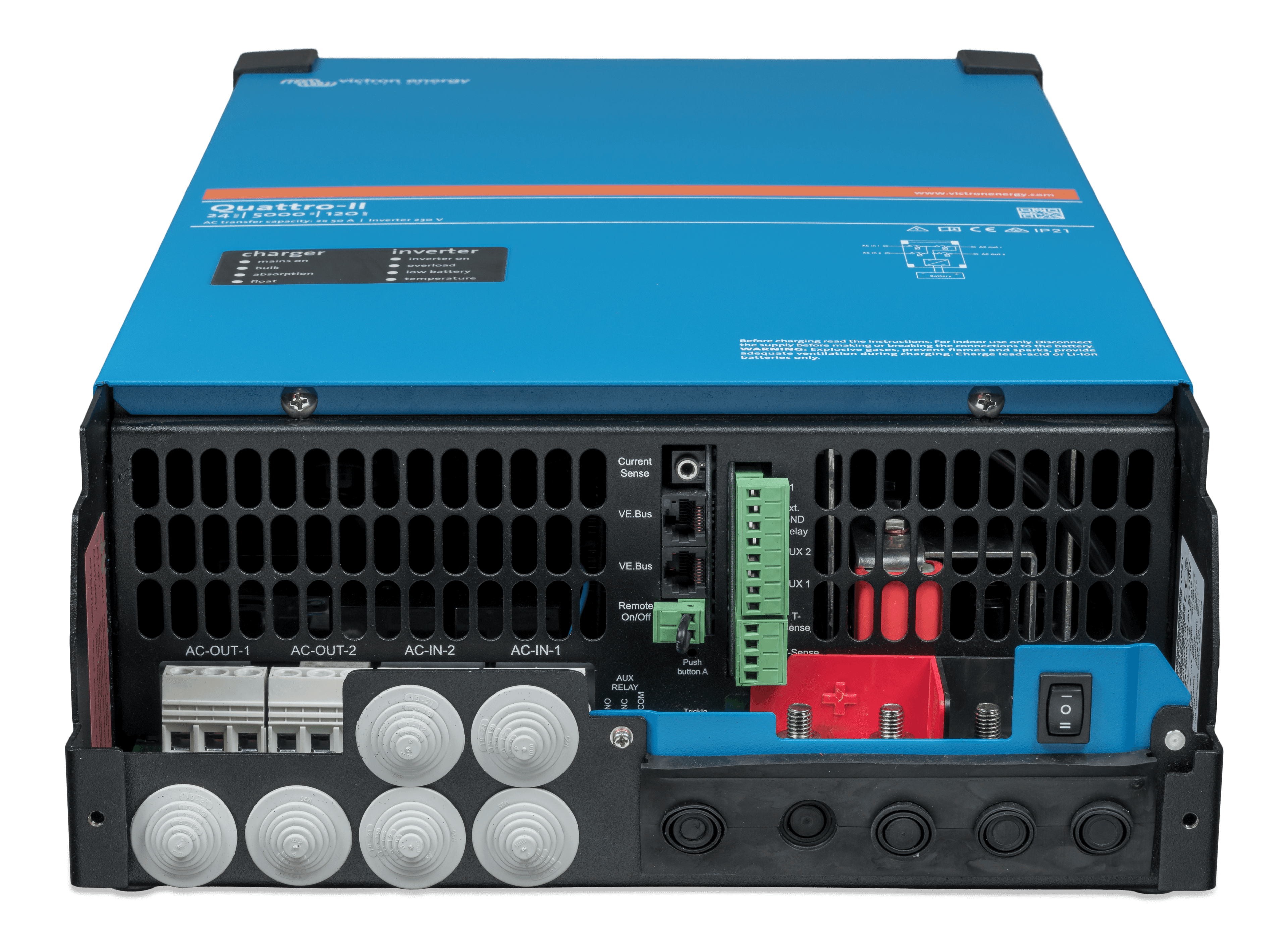

  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (connections)
    .PNG

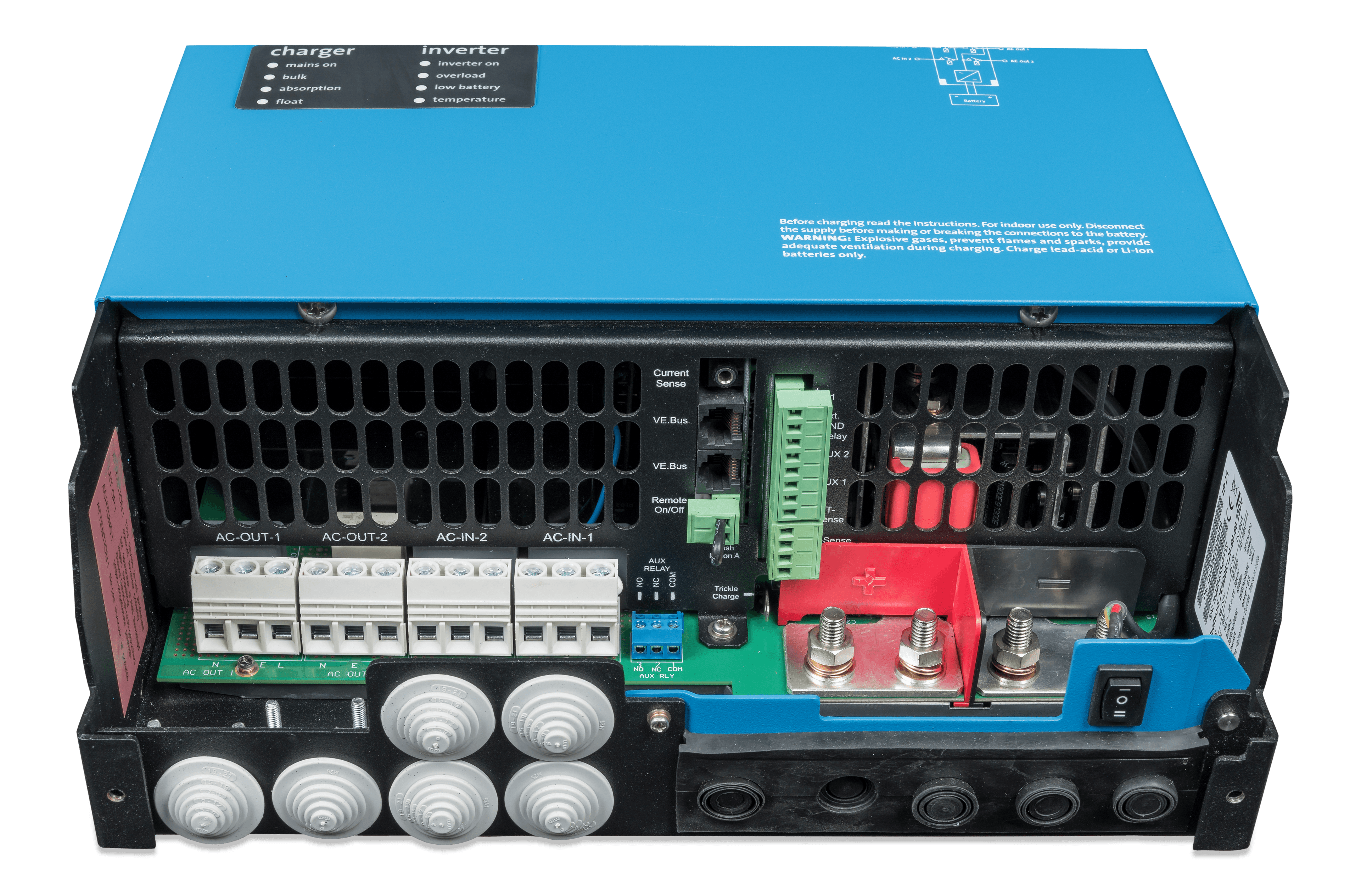

  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (connections)
    .PNG

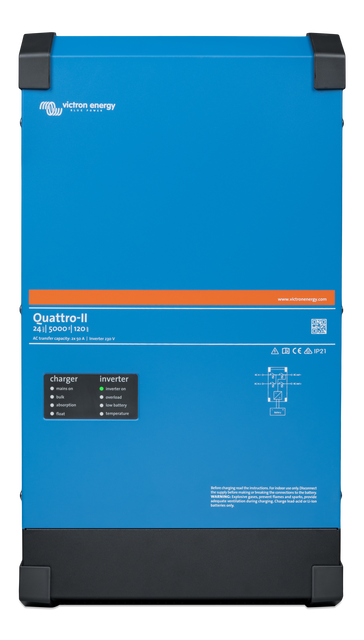

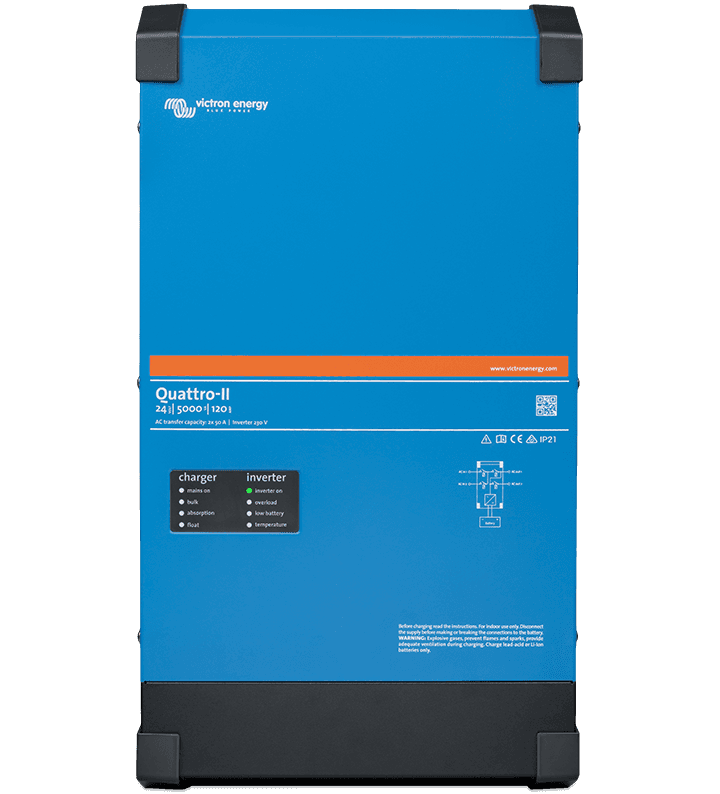

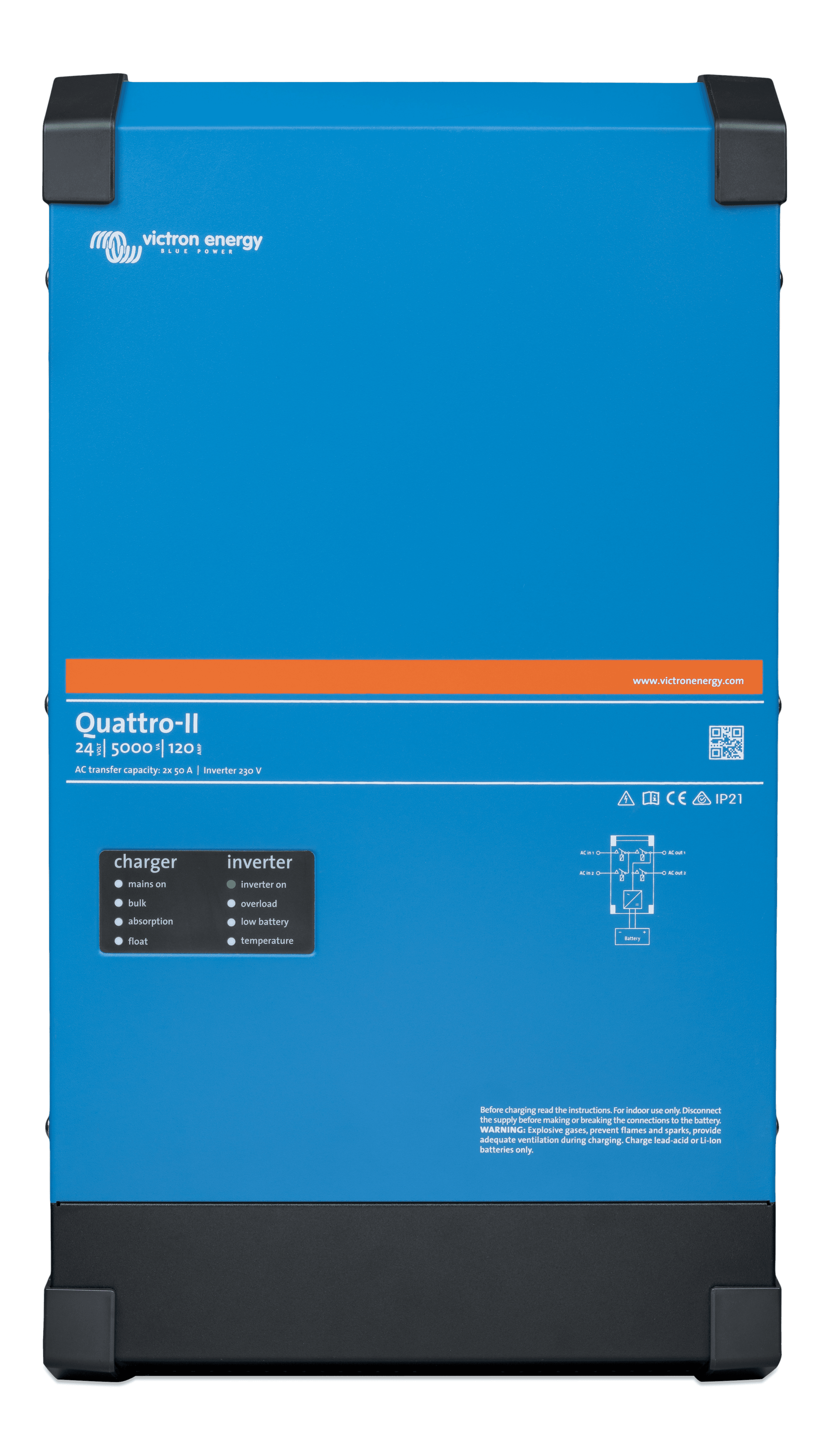

  • Quattro-II 24/5000/120-50/50 230V (front)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (front)
    .PNG

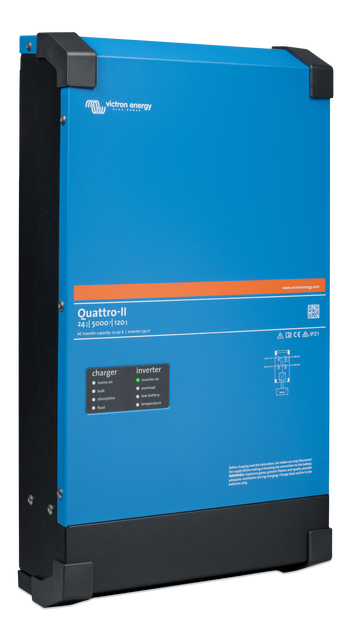

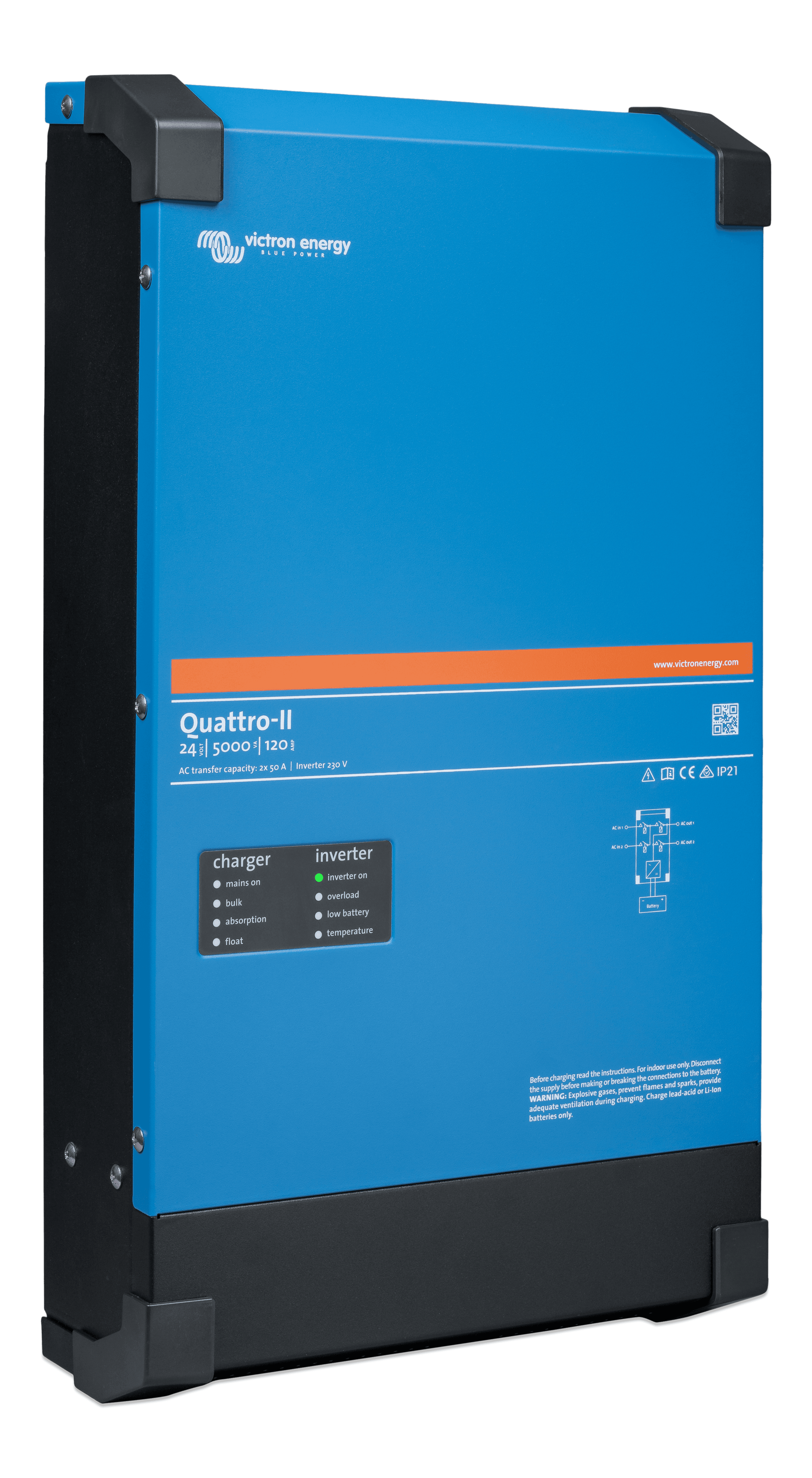

  • Quattro-II 24/5000/120-50/50 230V (right)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (right)
    .PNG

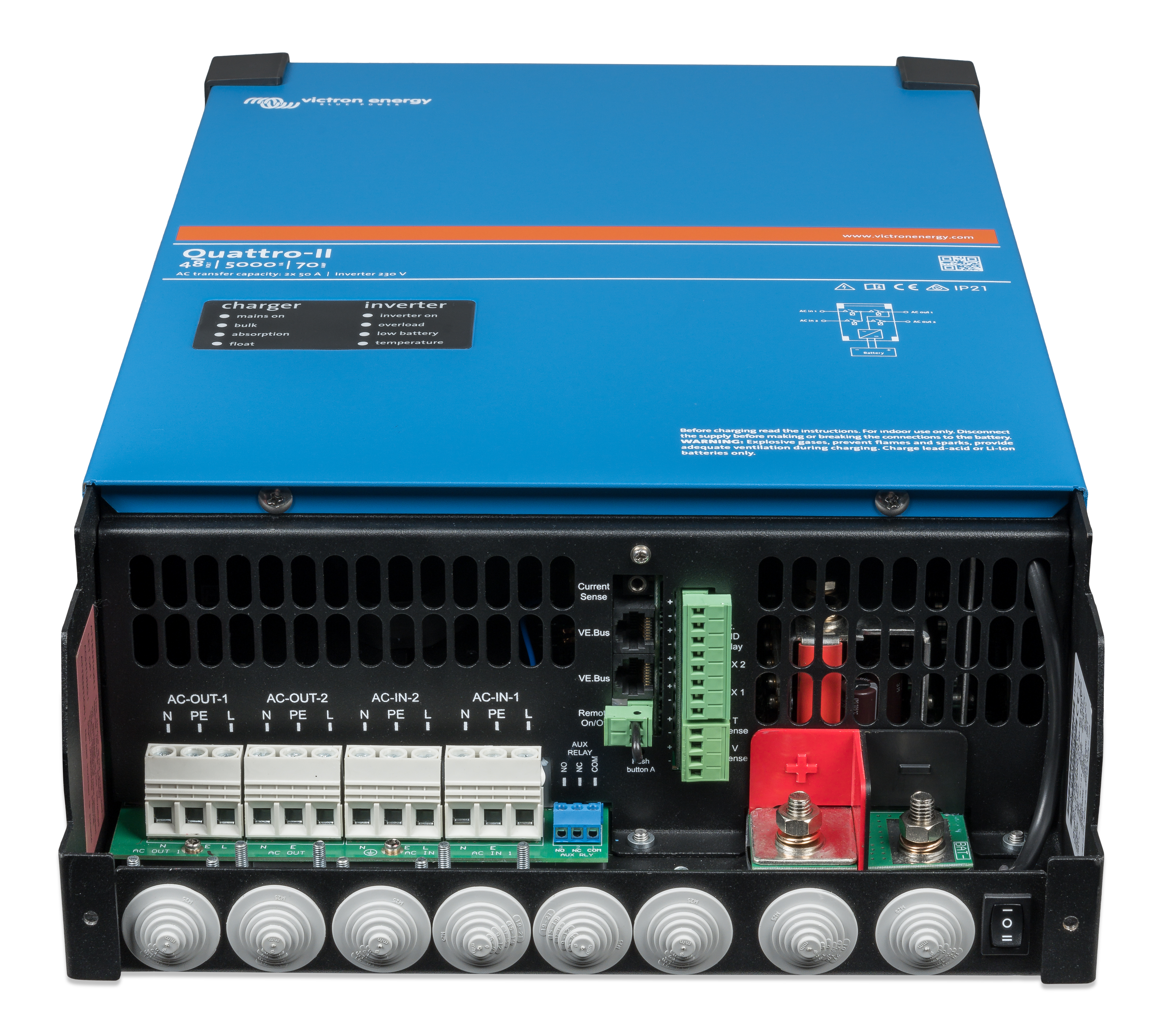

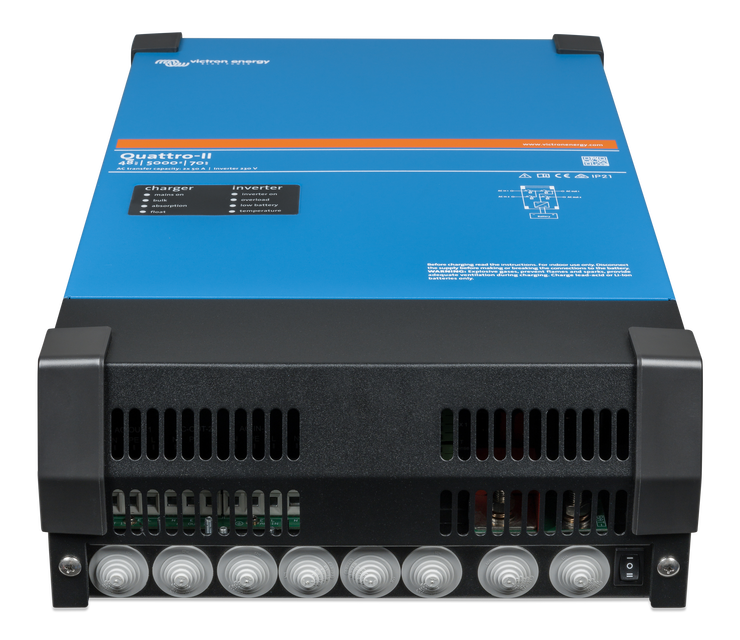

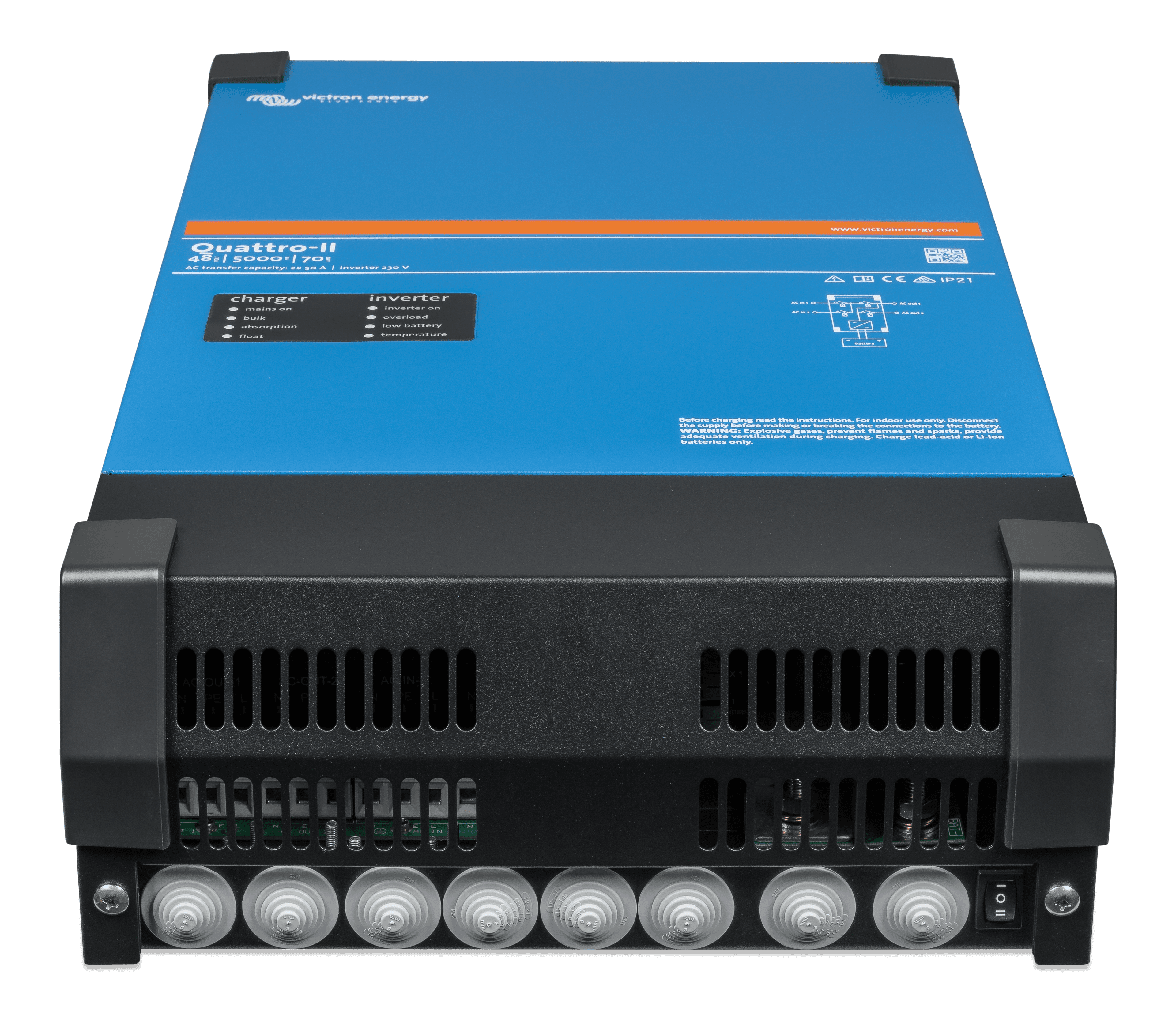

  • Quattro-II 48/5000/70-50/50 (connector closed)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector closed)
    .PNG

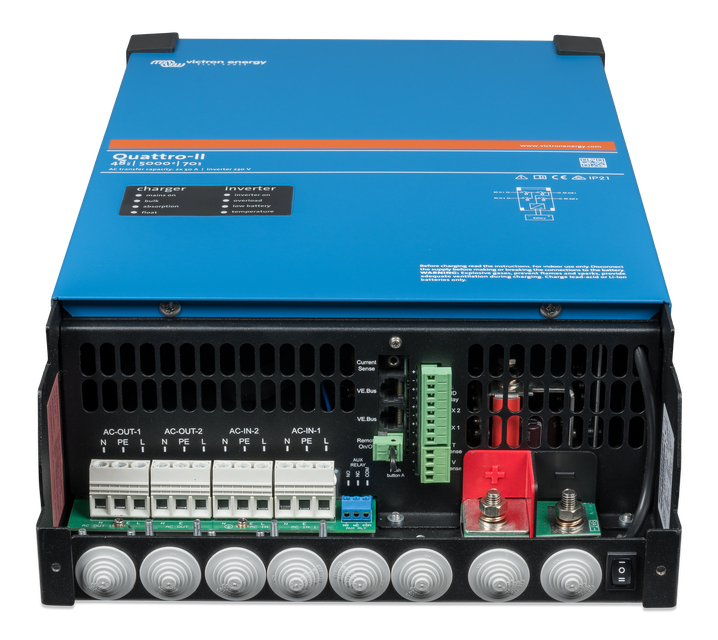

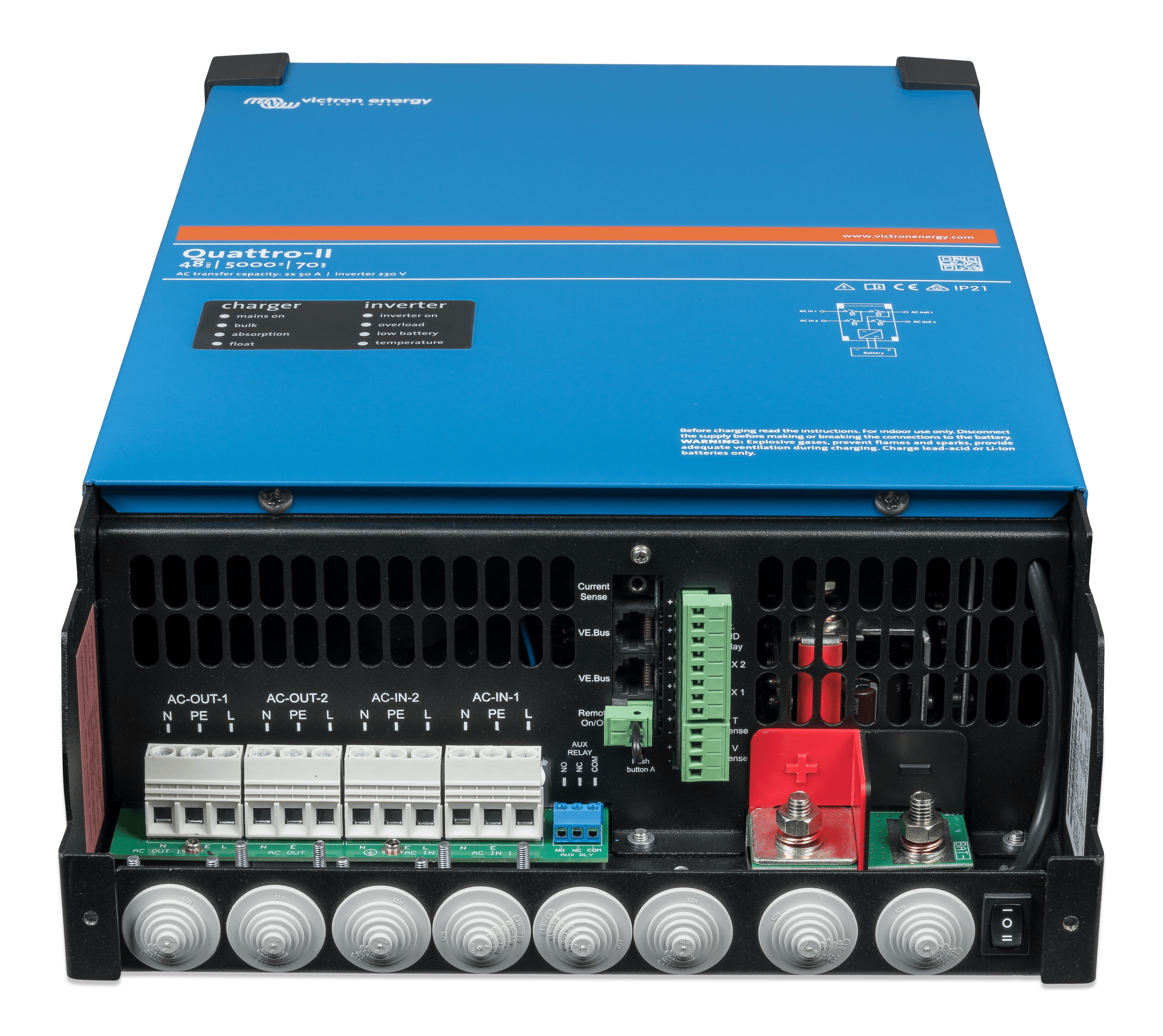

  • Quattro-II 48/5000/70-50/50 (connector open bottom)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector open bottom)
    .PNG

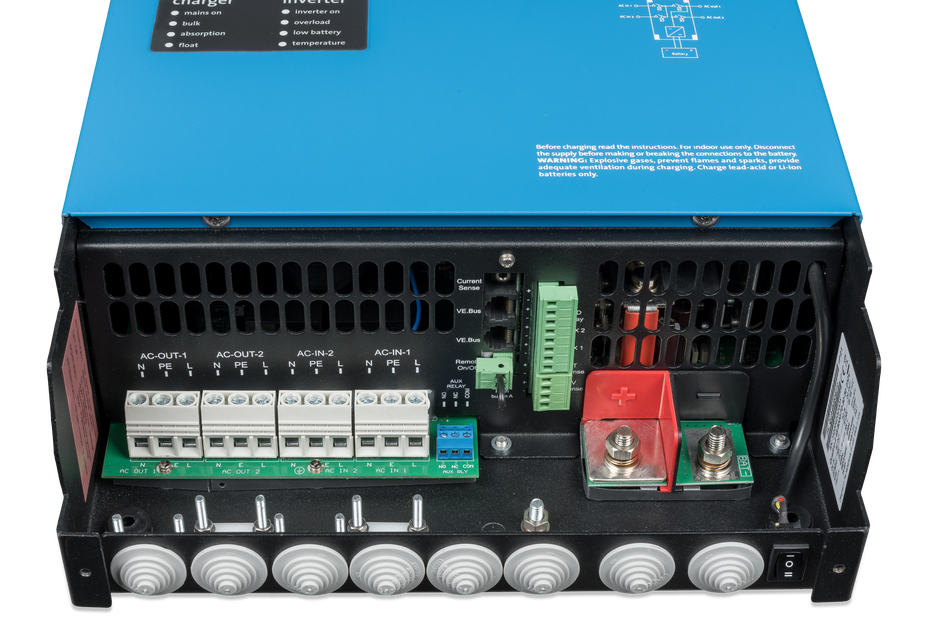

  • Quattro-II 48/5000/70-50/50 (connector)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector)
    .PNG

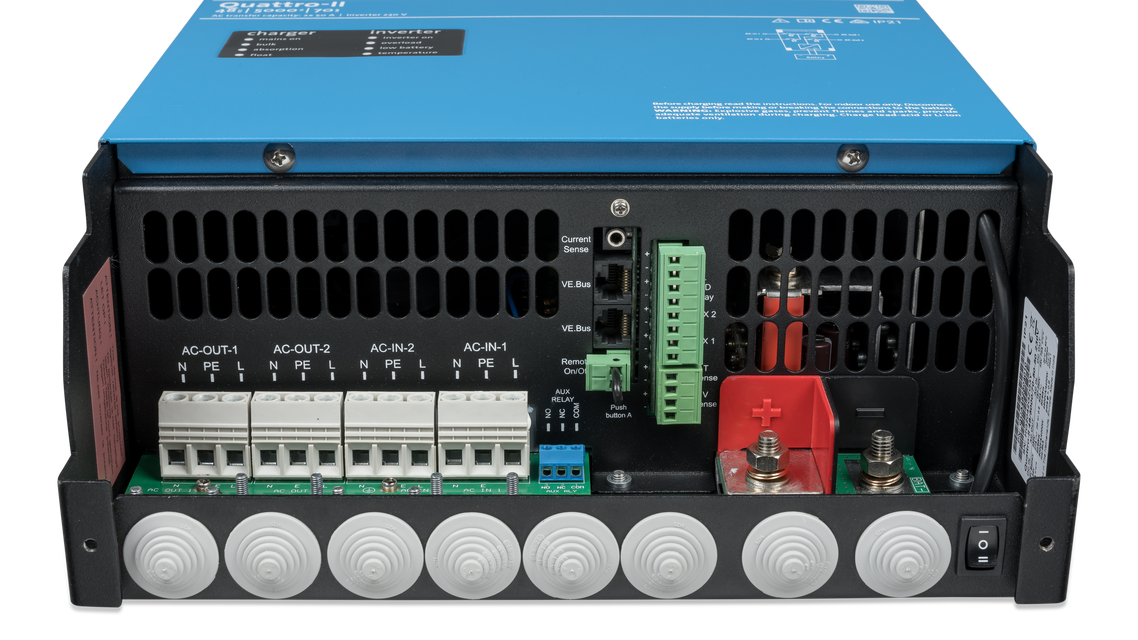

  • Quattro-II 48/5000/70-50/50 (connector bottom)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector bottom)
    .PNG

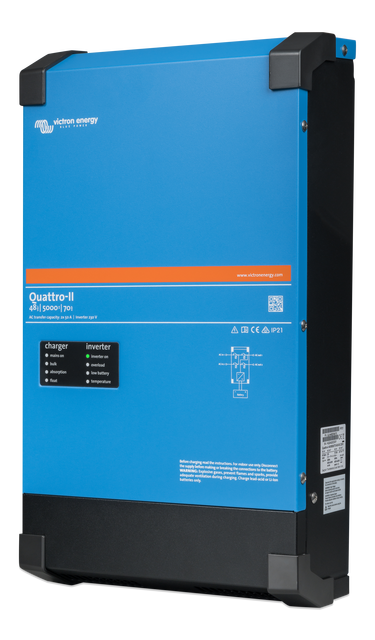

  • Quattro-II 48/5000/70-50/50 (left)  thumbnail
    Quattro-II 48/5000/70-50/50 (left)
    .PNG

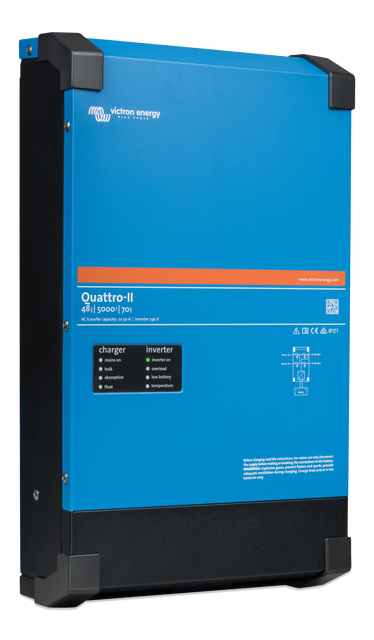

  • Quattro-II 48/5000/70-50/50 (right)  thumbnail
    Quattro-II 48/5000/70-50/50 (right)
    .PNG

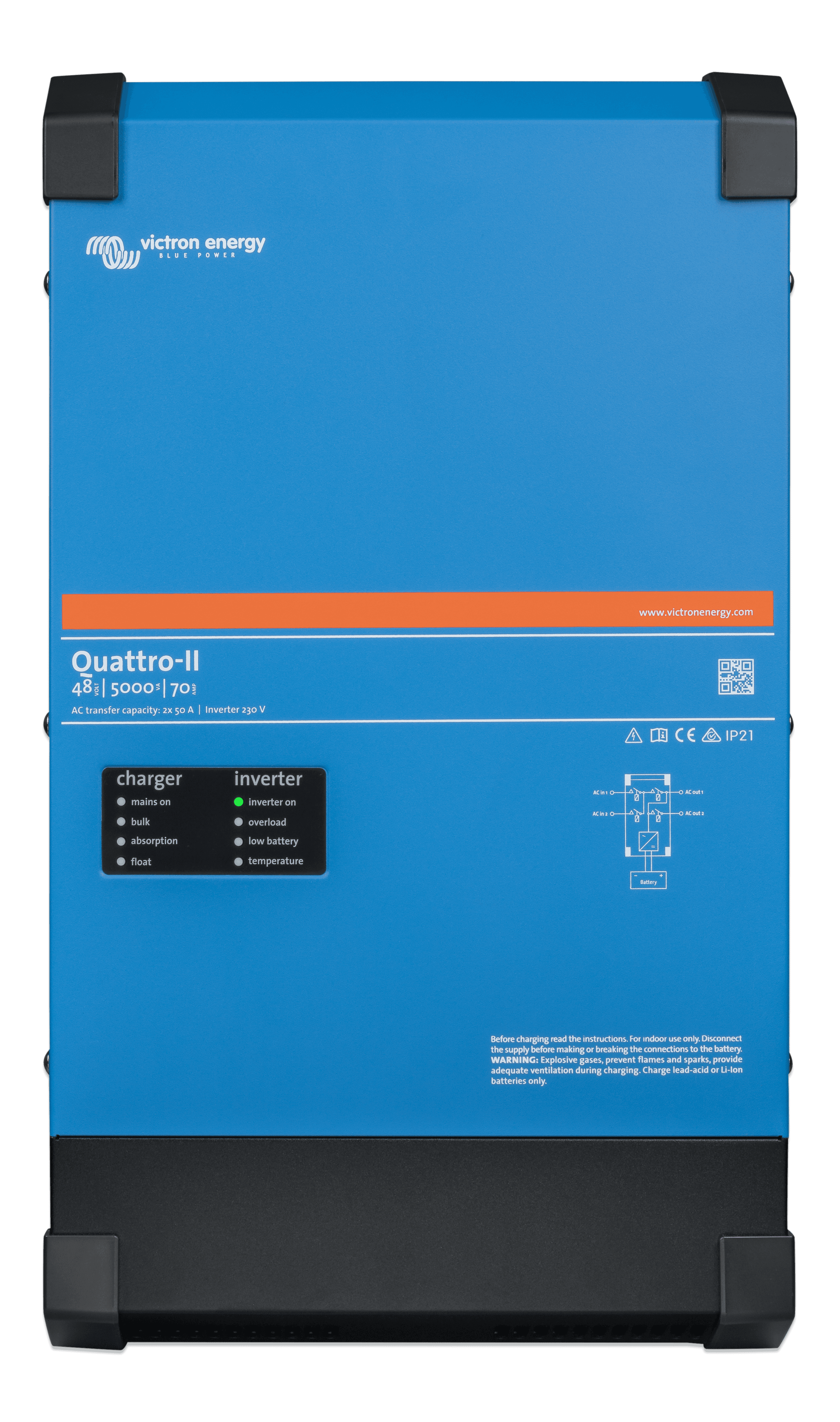

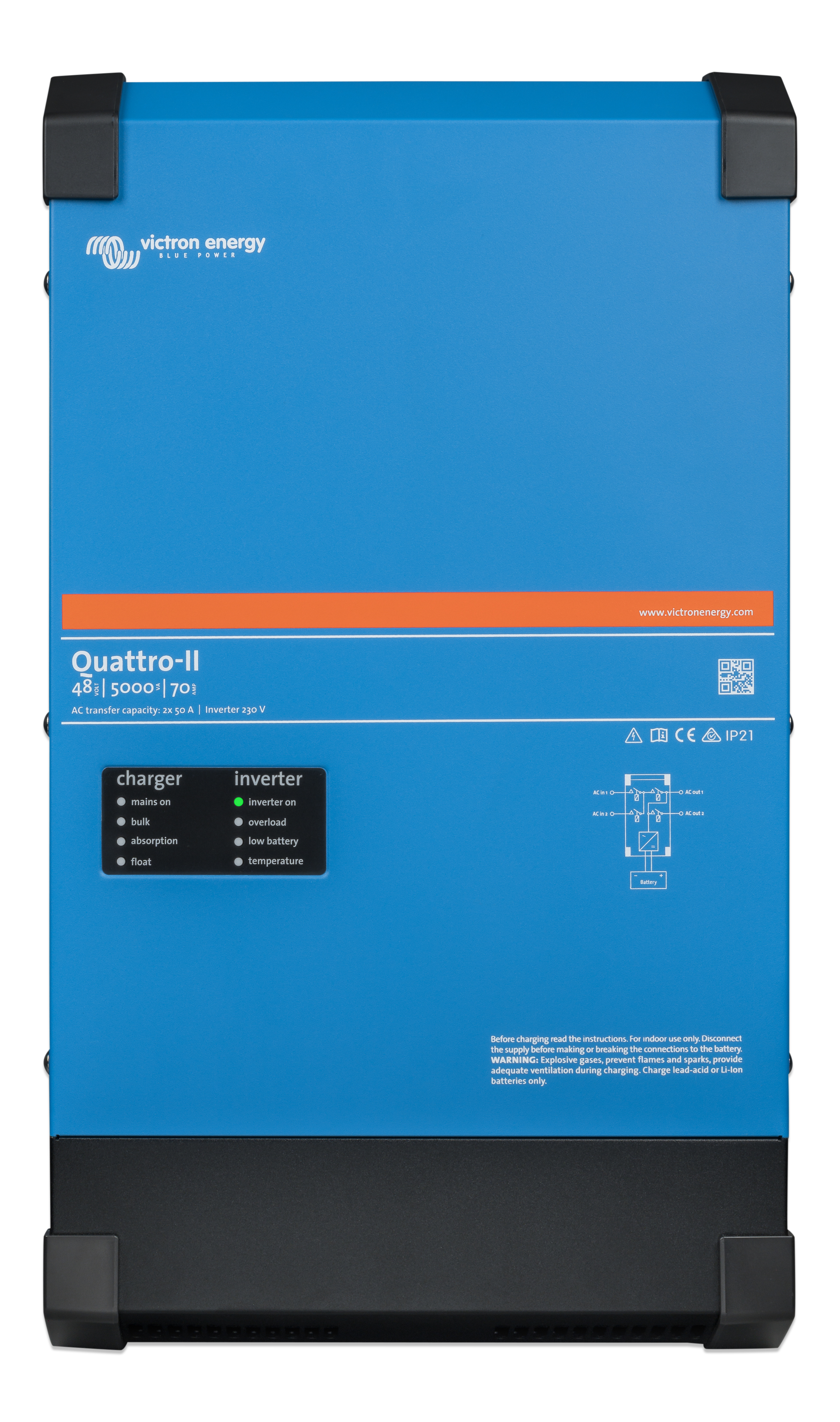

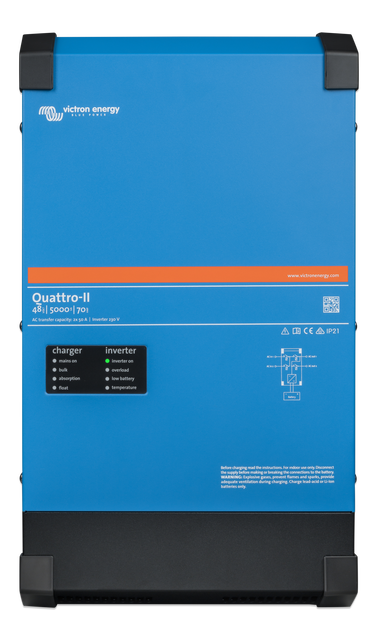

  • Quattro-II 48/5000/70-50/50 (front)  thumbnail
    Quattro-II 48/5000/70-50/50 (front)
    .PNG

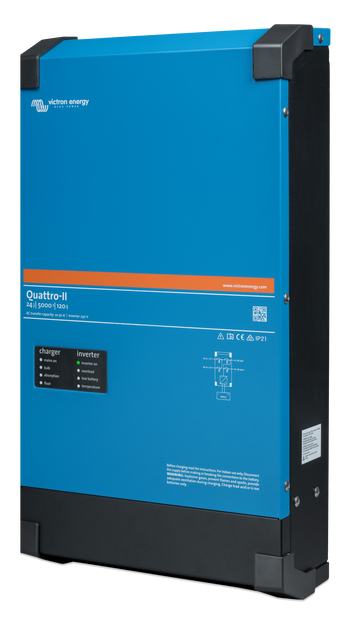

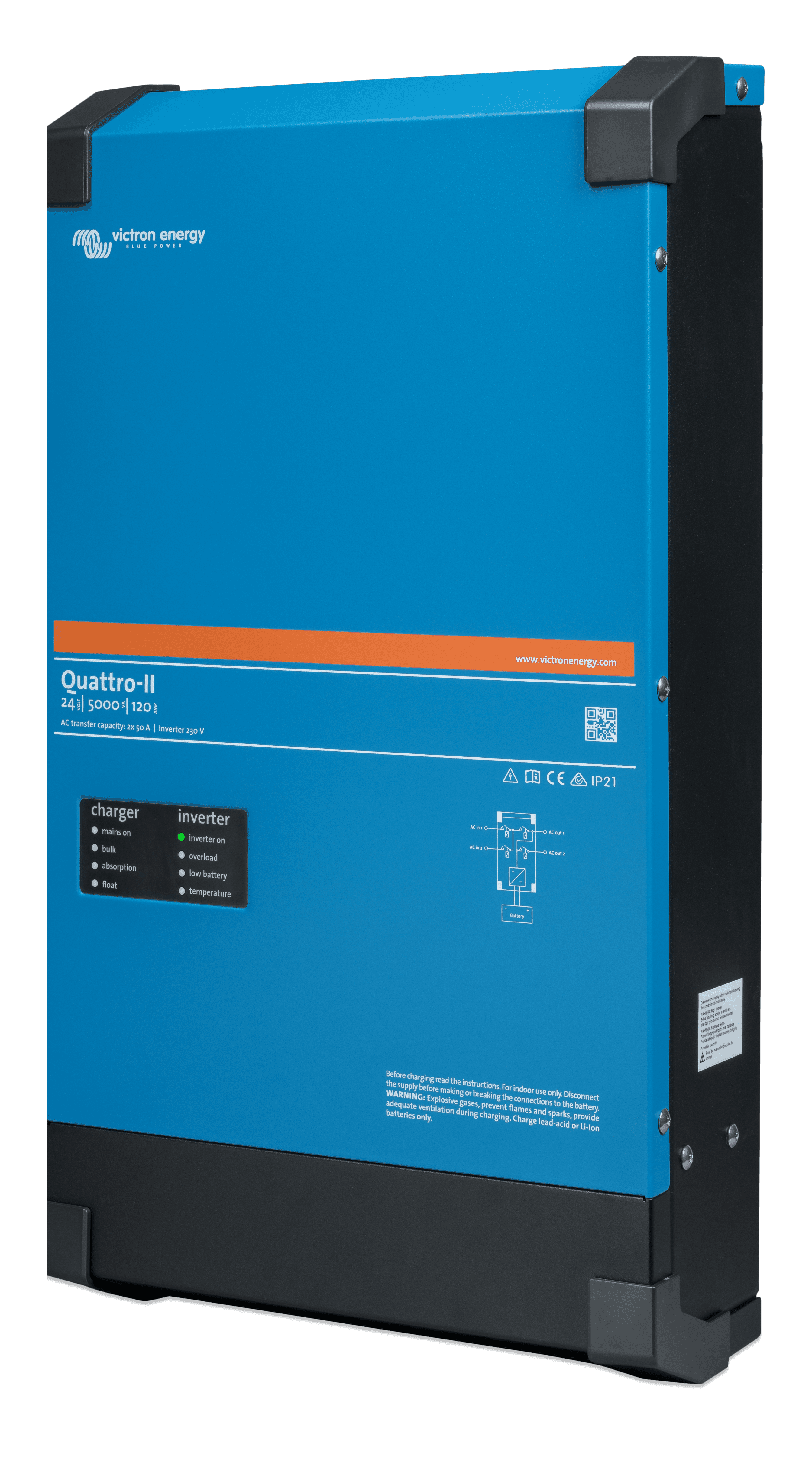

  • Quattro-II 24/5000/120-50/50 230V (left)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (left)
    .PNG
Videos
  • How to set up BMV Battery Monitor for lead and lithium batteries
System Schematics
  • 3 Phase 5kW24V Quattro-II system VEBus BMS 2xSBP 4x200Ah Li Cerbo GX touch 50 MPPT Generator
    .PDF
  • Quattro-II 5kVA-24V-230V AC 460Ah AGM Cerbo GX touch 50 MPPT Generator
    .PDF
  • Manual & Drawing Quattro-II 5kVA 230VAC 24VDC 600-800Ah Li Lynx Smart BMS distributors Cerbo generator MPPT Orion Tr Smarts
    .PDF
  • Genless catamaran with Victron MultiPlus paralleled Lynx Smart BMS NG 800Ah NG Li HP Alternators ARCO Zeus regulators
    .PDF
  • Quattro-II 5kVA 230VAC 24VDC 600Ah Li NG Lynx Smart BMS NG distributors Cerbo GX touch generator MPPT Extra Alternator Zeus regulator
    .PDF
Certificates
  • Certificate ESS NRS 097-2-1 - Quattro-II 48V 5kVA 230V
    .PDF
  • Certificate ESS EN 50549-10 - Quattro-II 48V 5000VA 230V
    .PDF
  • Certificate TOR Erzeuger Typ A v1.2 - Quattro-II 48V 5kVA 230V
    .PDF
  • Certificate ESS G98-1 - Quattro-II 48V 5kVA 230V
    .PDF
  • Certificate IEC 62109-1&2, 62116, 61000-3-11&12 - Quattro-II 48V 5kVA (Chile)
    .PDF
  • ISO9001 certificate
    .PDF
  • Declaration of Conformity - Quattro
    .PDF
  • Herstellerklärung und Anschlussplan §14a EnWG und §9 EEG
    .PDF
  • Certificate IEC 60335-1 / 60335-2-29 - Quattro-II 48V 5kVA 230V
    .PDF
  • Certificate IEC 62109-1 / 62109-2 - Quattro-II 48V 5kVA 230V
    .PDF
  • Certificate UNE 206007 - Quattro-II 48/5000/70-50/50 230V
    .PDF
  • Certificate IEC 62116 - Quattro-II 48/5000/70-50/50 230V
    .PDF
  • Certificate ESS C10/11 - Quattro-II 48/5000/70-50/50 230V
    .PDF
  • Certificate Tech Reg 3.3.1 - Quattro-II 48/5000/70-50/50 230V
    .PDF
  • Certificate ESS G99-1 - Quattro-II 48/5000/70-50/50 230V
    .PDF
  • Certificate ESS VDE-AR-N 4105:2018-11 NAS - Quattro-II 48V 5kVA 230V
    .PDF
  • Certificate UTC C15-712-1/DIN VDE 0126-1 - Quattro-II 48/5000/70-50 50 230V
    .PDF
  • Certificate ESS C10/26 - Quattro-II 48V 5kVA 230V (Belgium)
    .PDF
