MultiPlus-II 2x 120V

MultiPlus-II 2x 120 V jest idealnym jednoelementowym rozwiązaniem mobilnym dla standardowych instalacji z rozdzieloną fazą 50 A 120/240 VAC w Ameryce Północnej. Niezależnie od tego, czy jest zasilany z lądu, czy z generatora, MultiPlus-II 2x 120 V może przyjmować i przepuszczać obie linie zasilania 120/240 V, z możliwością wykorzystania całych 50 A do ładowania akumulatorów i zasilania urządzeń AC. Po podłączeniu do źródła zasilania jednofazowego 120 V, wejście L1 MultiPlus-II 2x 120 V przyjmuje energię przeznaczając ją na ładowanie akumulatorów i przekazując dalej, jednocześnie łącząc wyjścia L1 i L2 dla jednofazowego zasilania 120 V na każdej linii.

W sytuacji, gdy nie jest dostępne żadne źródło prądu przemiennego, MultiPlus przełącza się w tryb falownika. Prąd na wyjściu falownika jest również jednofazowy i ma napięcie 120 V. W trybie falownika MultiPlus-II 2x 120 V łączy wewnętrznie obie linie L1 i L2 zapewniając prąd przemienny 120 V na każdym z wyjść. Zatem we wszystkich warunkach przyłączeniowych obie strony panelu rozdzielczego będą zasilane napięciem 120 V. Jednak napięcie 240 V prądu przemiennego jest dostępne tylko wtedy, gdy urządzenie MultiPlus jest zasilane ze źródła o rozdzielonej fazie 120/240 V prądu przemiennego. Zapobiega to rozładowywaniu akumulatora przez urządzenia pobierające dużo prądu, jak podgrzewacze wody lub klimatyzatory 240 V.

MultiPlus-II 2x 120 V oferuje wszystkie funkcje, których można oczekiwać od naszych wszechstronnych falowników/ładowarek, w tym PowerControl, PowerAssist, Input Current Limit, dwa wyjścia AC, a także konfigurację równoległą i 3-fazową dla systemów VE.Bus o większej wydajności. Nadaje się do akumulatorów LiFePO4 i szeregu innych technologii akumulatorowych.

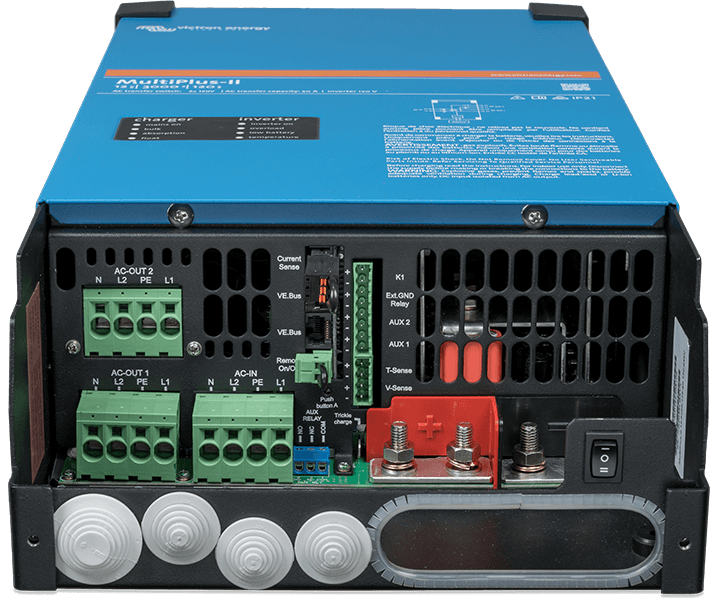

MultiPlus-II 2x 120V
MultiPlus-II 2x 120V
Models:

3000VA

Year warranty

World-wide support

O tym
produkcie

MultiPlus-II 2x 120 V jest idealnym jednoelementowym rozwiązaniem mobilnym dla standardowych instalacji z rozdzieloną fazą 50 A 120/240 VAC w Ameryce Północnej. Niezależnie od tego, czy jest zasilany z lądu, czy z generatora, MultiPlus-II 2x 120 V może przyjmować i przepuszczać obie linie zasilania 120/240 V, z możliwością wykorzystania całych 50 A do ładowania akumulatorów i zasilania urządzeń AC. Po podłączeniu do źródła zasilania jednofazowego 120 V, wejście L1 MultiPlus-II 2x 120 V przyjmuje energię przeznaczając ją na ładowanie akumulatorów i przekazując dalej, jednocześnie łącząc wyjścia L1 i L2 dla jednofazowego zasilania 120 V na każdej linii.

W sytuacji, gdy nie jest dostępne żadne źródło prądu przemiennego, MultiPlus przełącza się w tryb falownika. Prąd na wyjściu falownika jest również jednofazowy i ma napięcie 120 V. W trybie falownika MultiPlus-II 2x 120 V łączy wewnętrznie obie linie L1 i L2 zapewniając prąd przemienny 120 V na każdym z wyjść. Zatem we wszystkich warunkach przyłączeniowych obie strony panelu rozdzielczego będą zasilane napięciem 120 V. Jednak napięcie 240 V prądu przemiennego jest dostępne tylko wtedy, gdy urządzenie MultiPlus jest zasilane ze źródła o rozdzielonej fazie 120/240 V prądu przemiennego. Zapobiega to rozładowywaniu akumulatora przez urządzenia pobierające dużo prądu, jak podgrzewacze wody lub klimatyzatory 240 V.

MultiPlus-II 2x 120 V oferuje wszystkie funkcje, których można oczekiwać od naszych wszechstronnych falowników/ładowarek, w tym PowerControl, PowerAssist, Input Current Limit, dwa wyjścia AC, a także konfigurację równoległą i 3-fazową dla systemów VE.Bus o większej wydajności. Nadaje się do akumulatorów LiFePO4 i szeregu innych technologii akumulatorowych.

Downloads
and support

Datasheets
  • MultiPlus-II 3kVA 2x120V
    .PDF
Manuals
  • MultiPlus-II 2x120V (HTML5)
    .HTML
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • MultiPlus-II 2x120V (PDF)
    .PDF
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
Quick Installation Guides
  • MultiPlus-II 12V 3kVA 2x 120V
    .PDF
Enclosure Dimensions
  • MultiPlus-II 24/3000/70-50 2x120V (UL)
    .PDF
  • MultiPlus-II 24/3000/70-50 2x120V (UL) (3D)
    .PDF
  • MultiPlus-II 24/3000/70-50 2x120V (UL) (stp)
  • MultiPlus-II 12/3000/120-50 2x120V (UL)
    .PDF
  • MultiPlus-II 12/3000/120-50 2x120V (UL) (3D)
    .PDF
  • MultiPlus-II 12/3000/120-50 2x120V (UL) (stp)
  • MultiPlus-II 12V 3kVA 120-50 2x120V
    .PDF
  • MultiPlus-II 12V 3kVA 120-50 2x120V (3D)
    .PDF
  • MultiPlus-II 12V 3kVA 120-50 2x120V (stp)
  • MultiPlus-II 24V 3kVA 70-50 2x120V
    .PDF
  • MultiPlus-II 24V 3kVA 70-50 2x120V (3D)
    .PDF
  • MultiPlus-II 24V 3kVA 70-50 2x120V (stp)
High Quality Photos

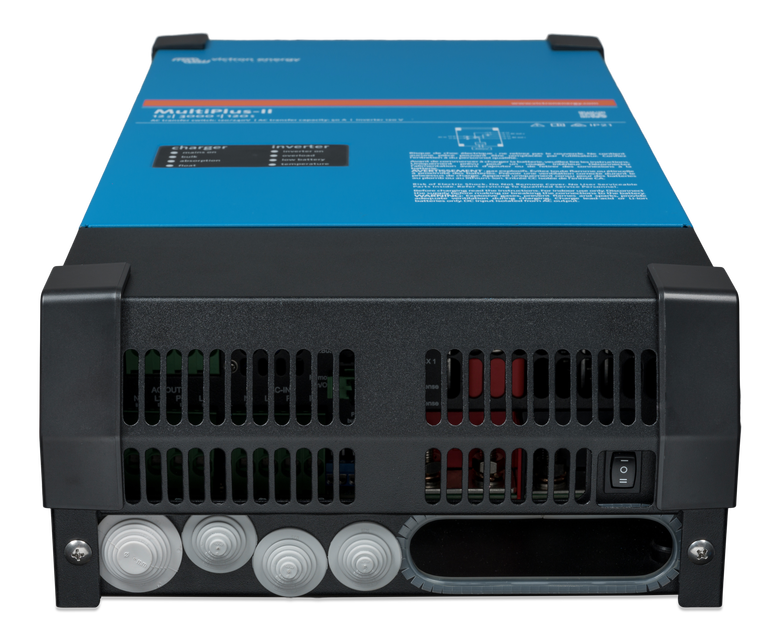

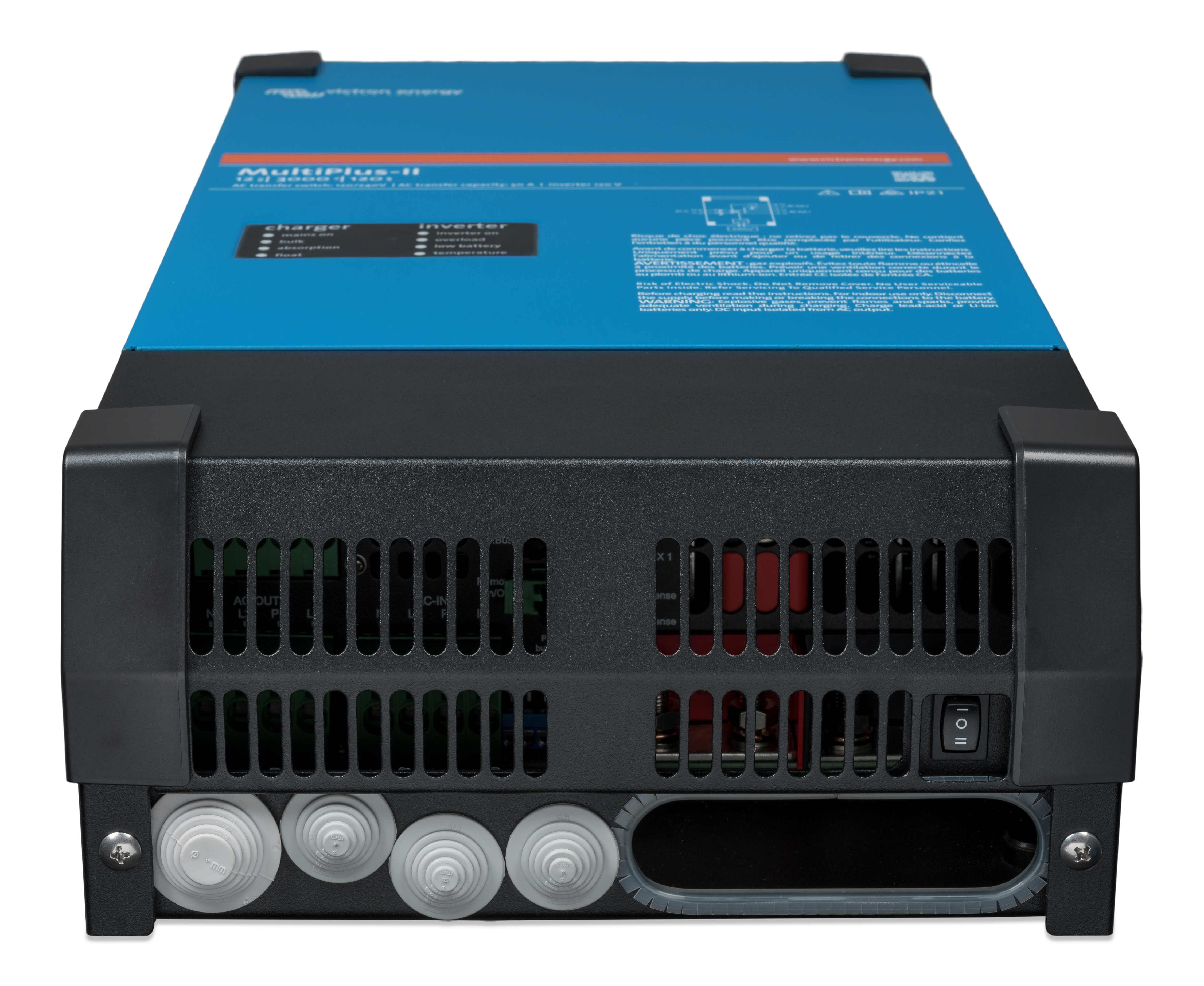

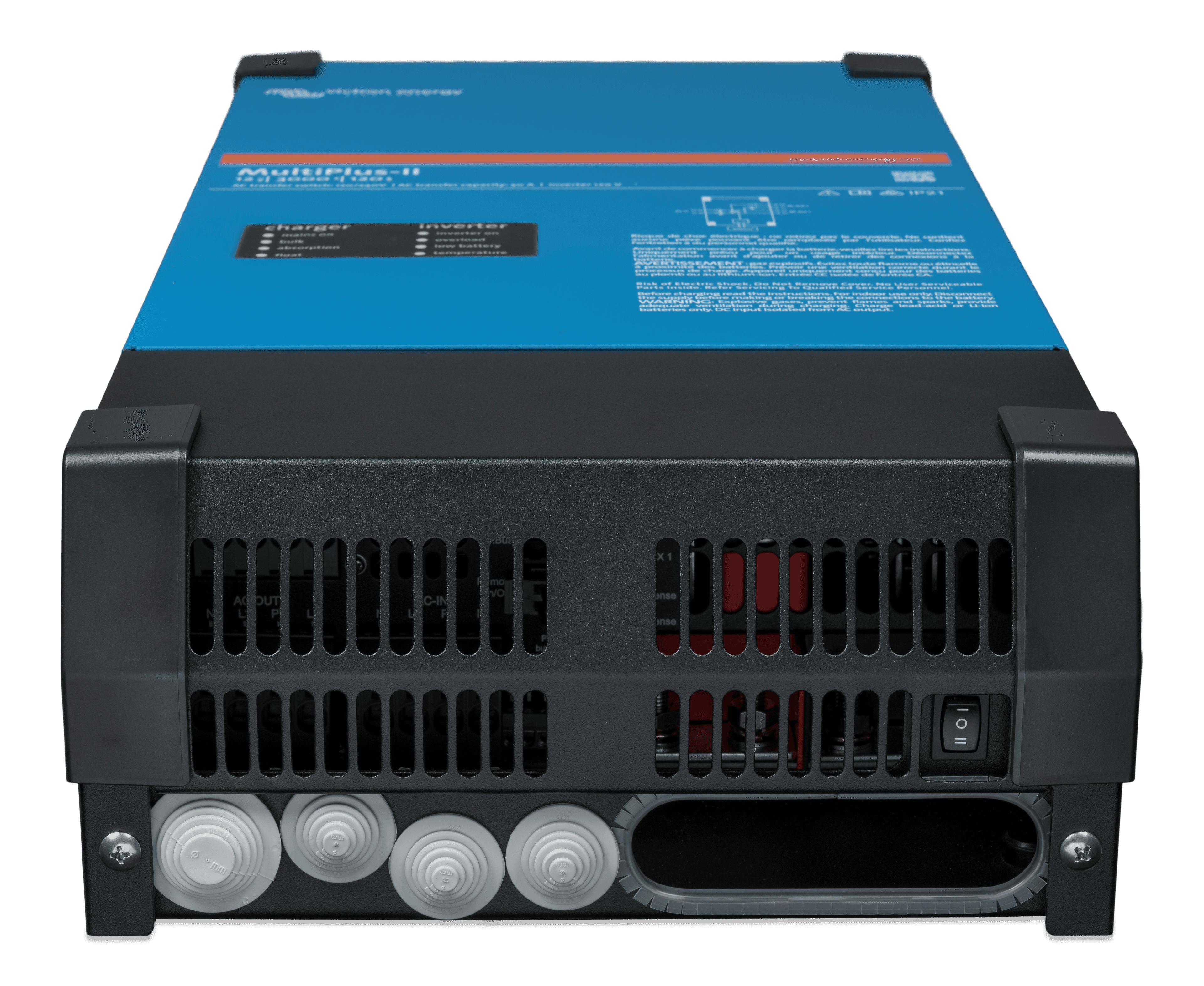

  • MultiPlus-II 12V 3kVA 120-50 2x120V (bottom)  thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (bottom)
    .PNG

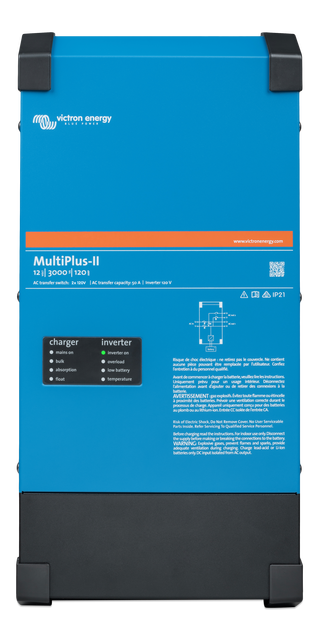

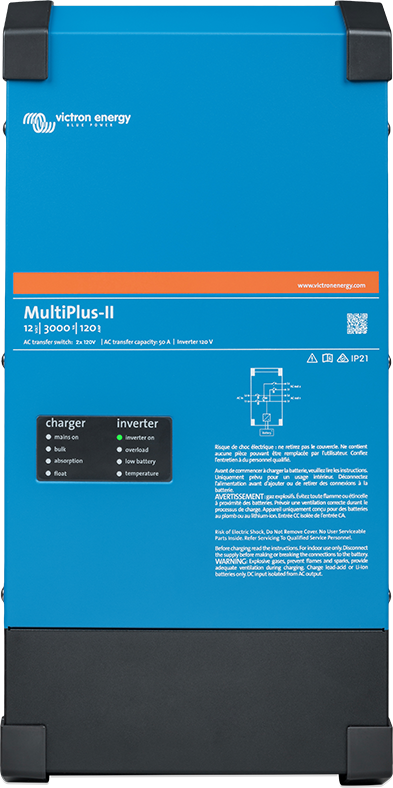

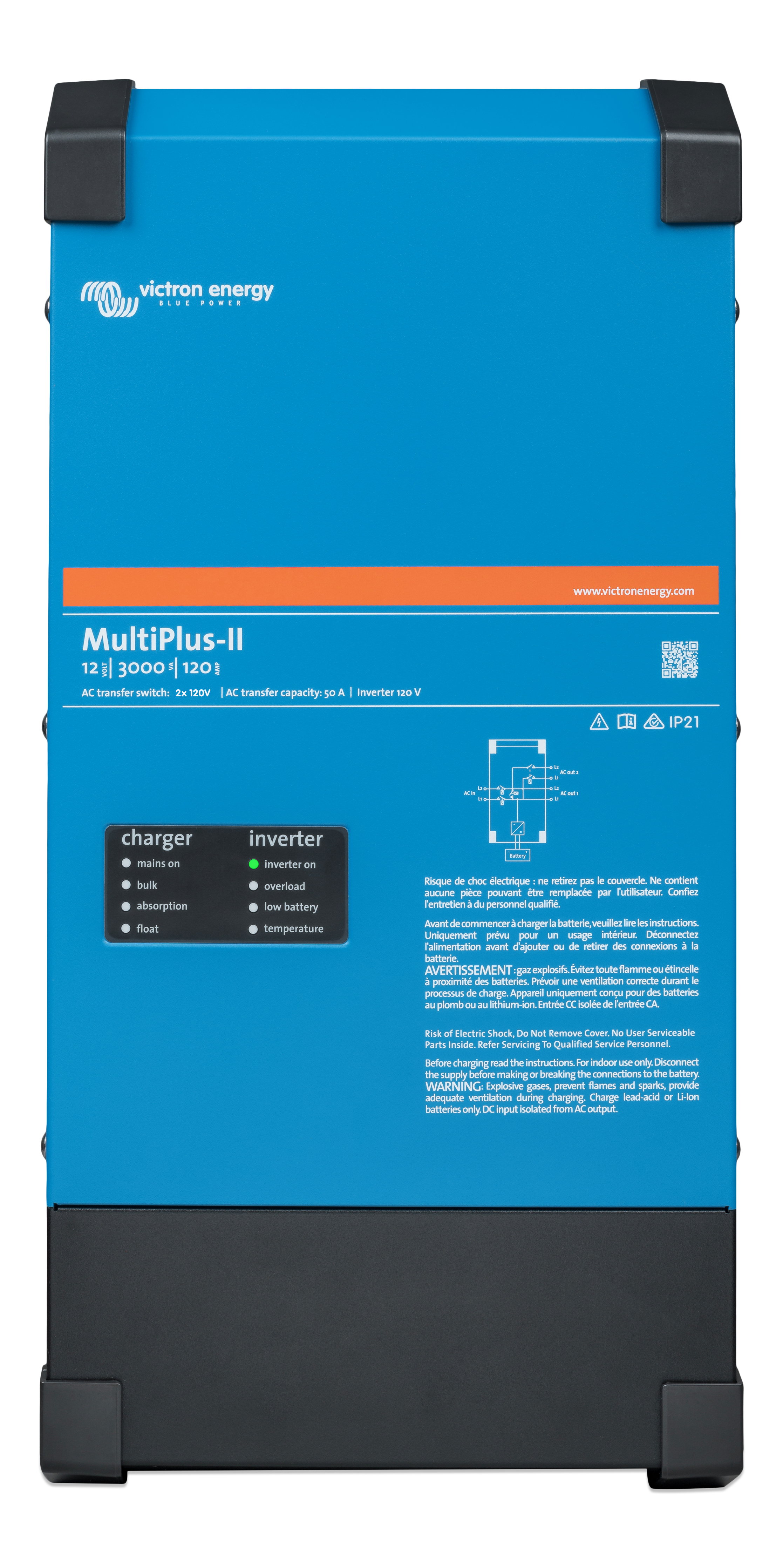

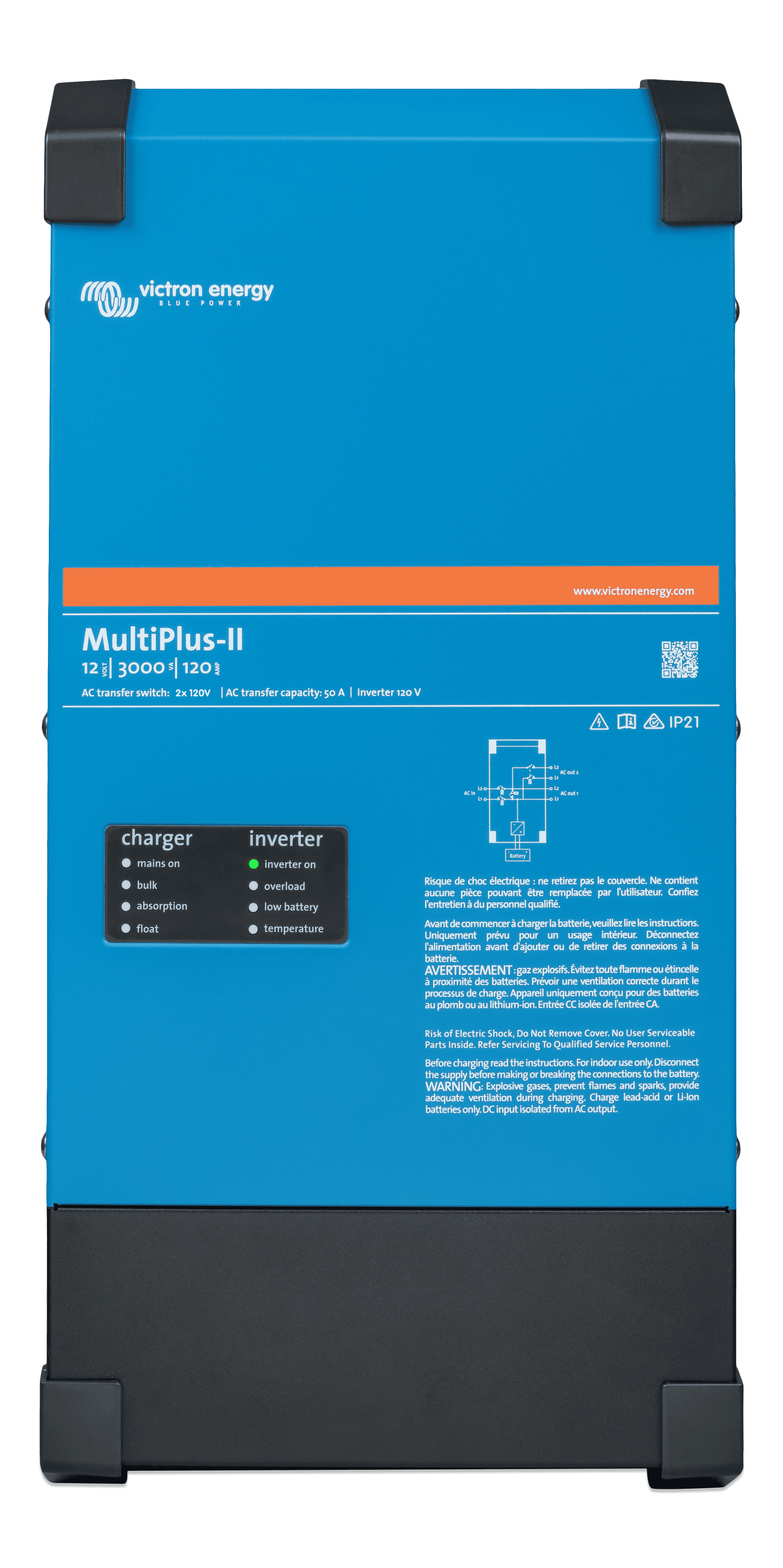

  • MultiPlus-II 12V 3kVA 120-50 2x120V (front) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (front)
    .PNG

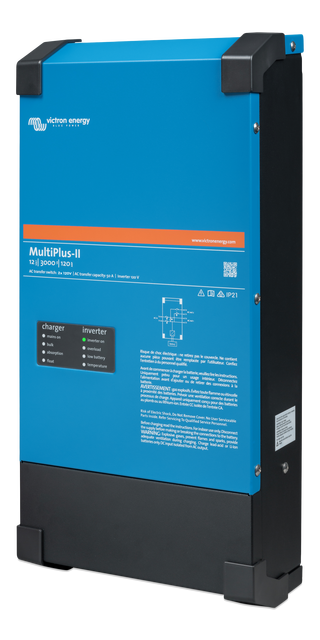

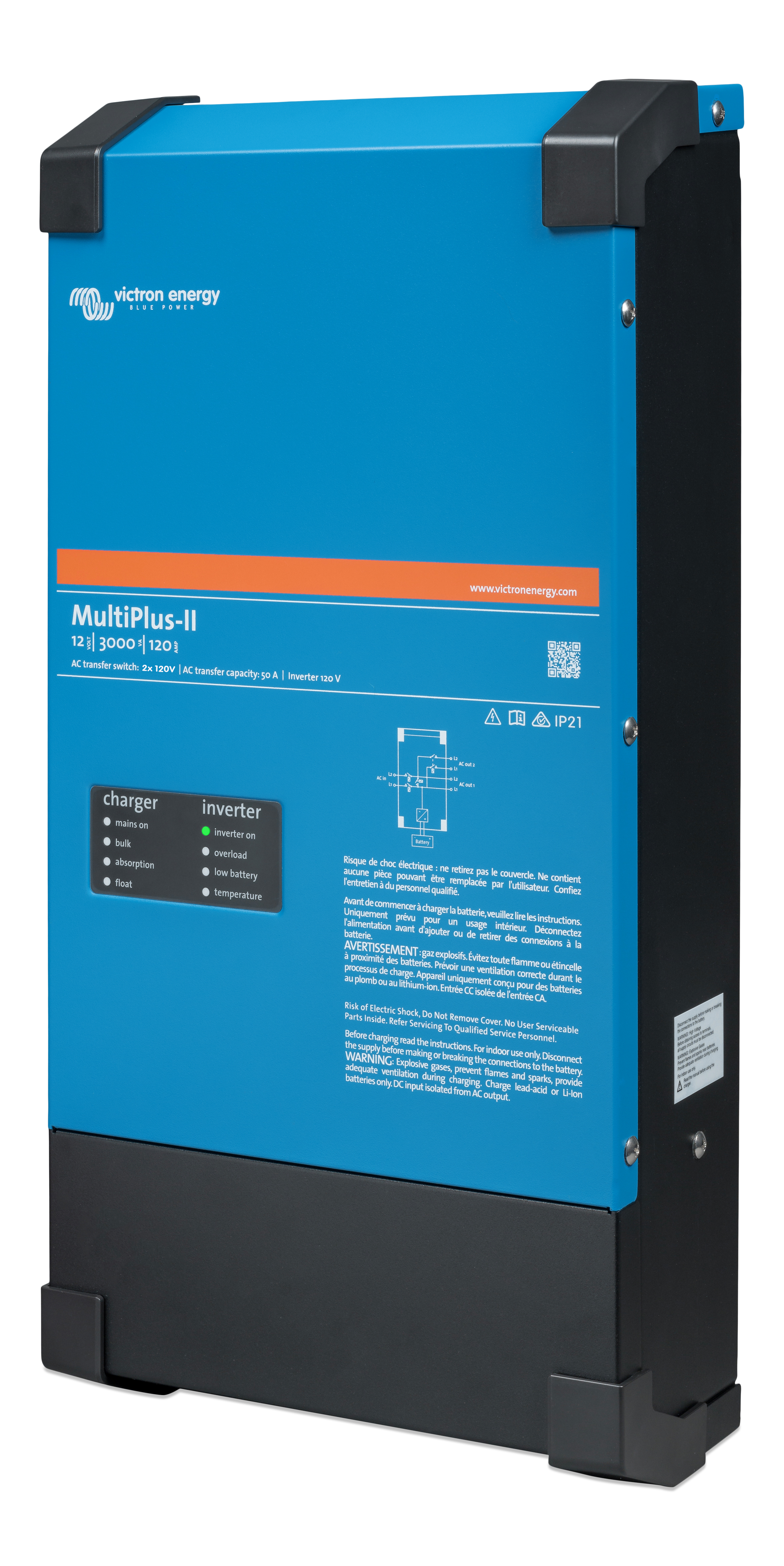

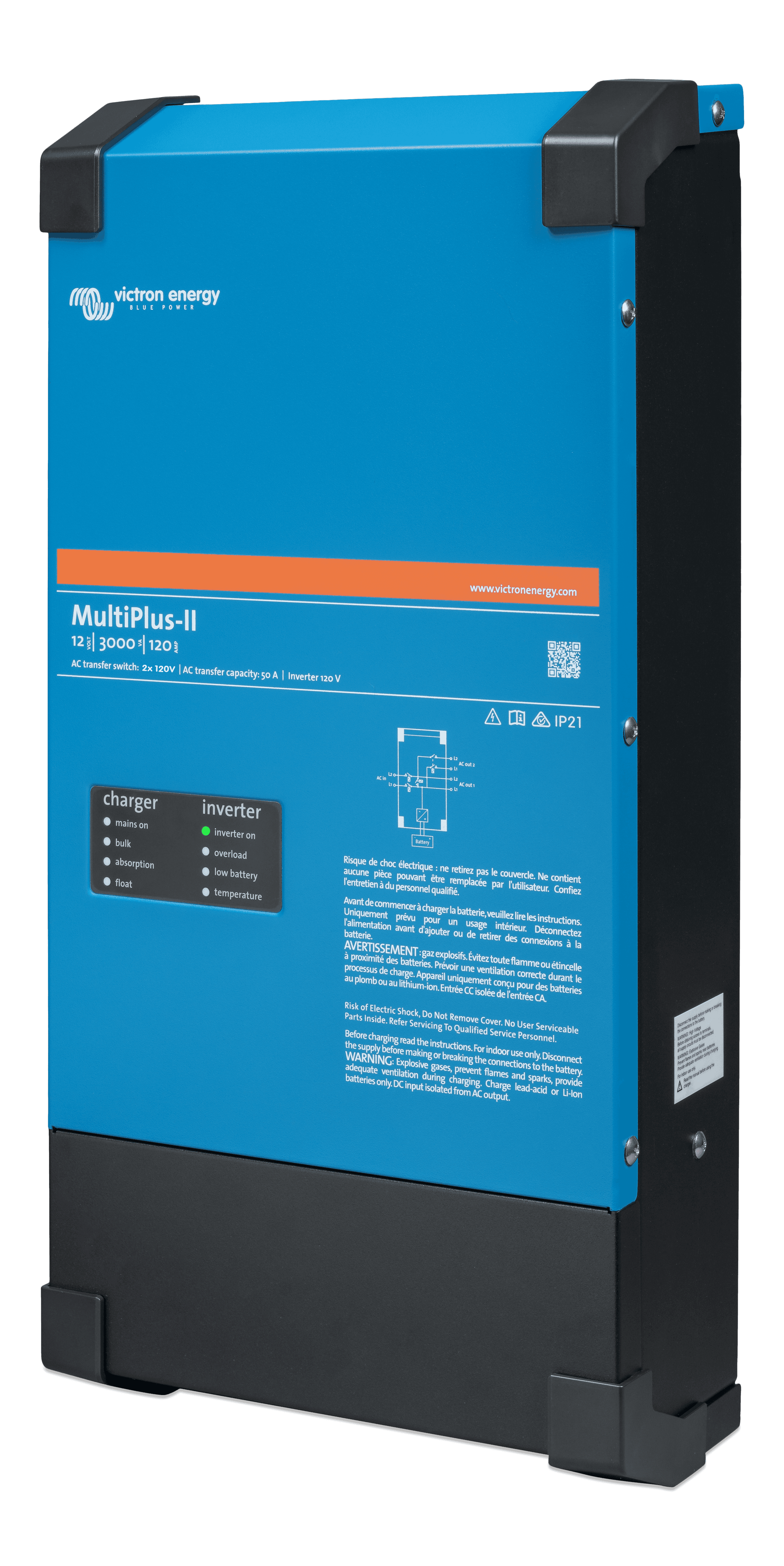

  • MultiPlus-II 12V 3kVA 120-50 2x120V (left) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (left)
    .PNG

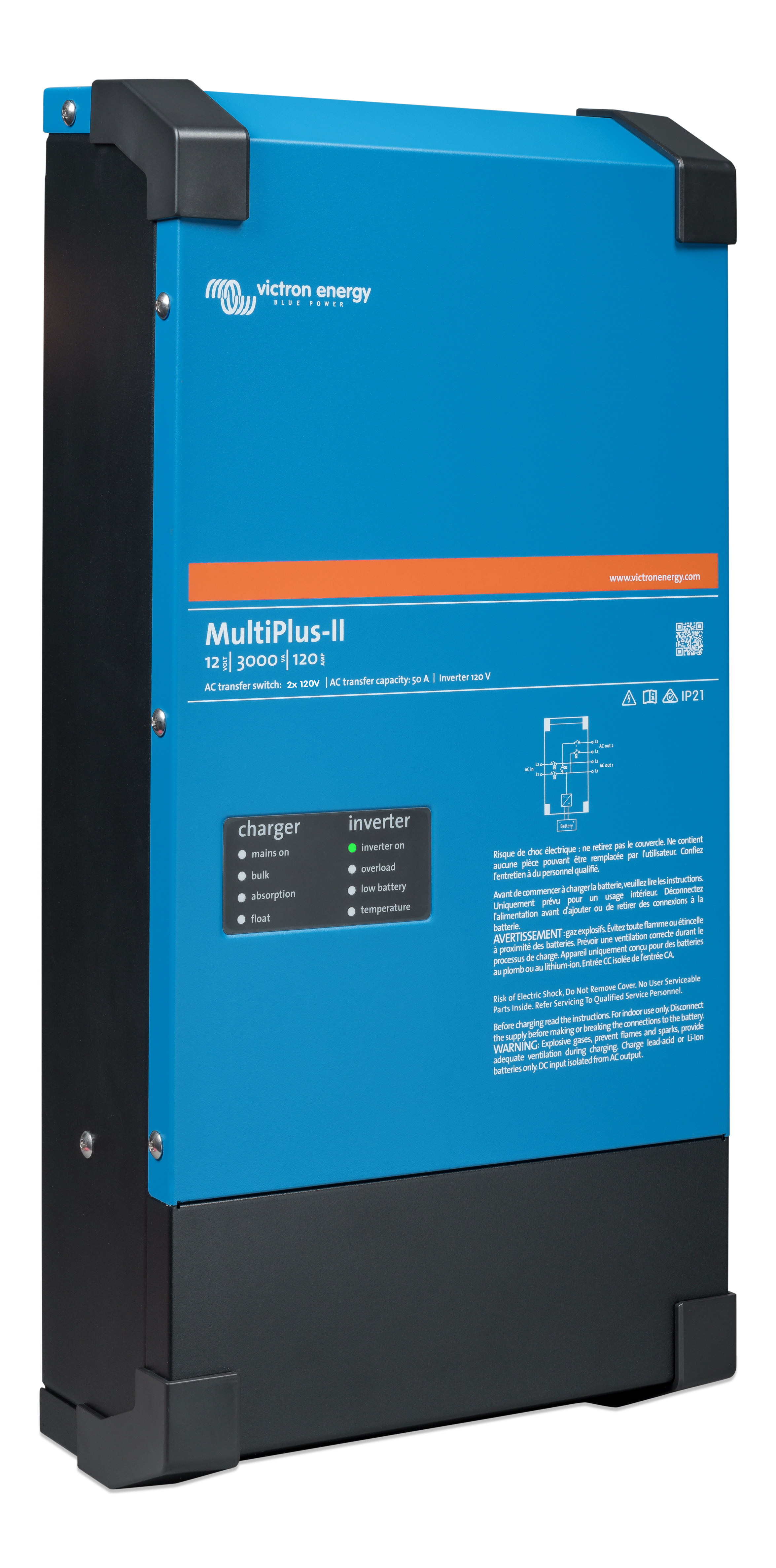

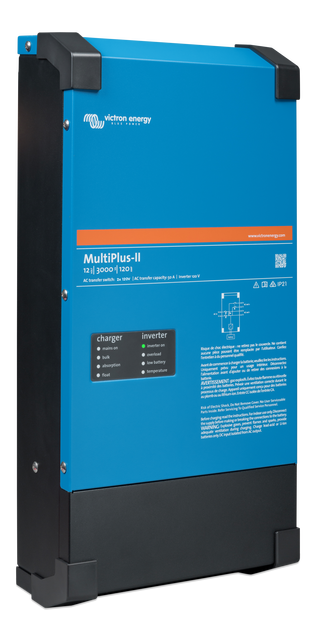

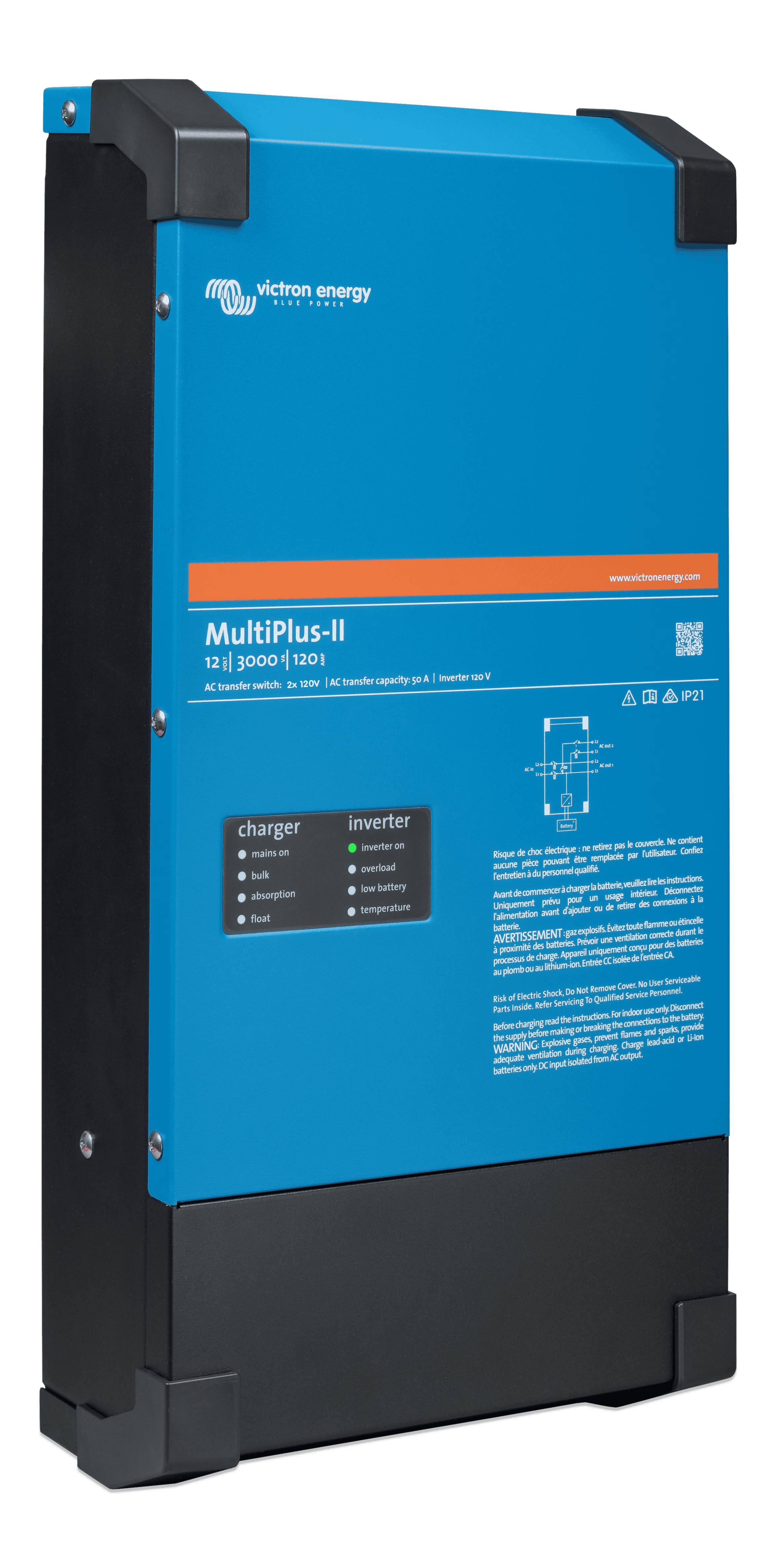

  • MultiPlus-II 12V 3kVA 120-50 2x120V (right) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (right)
    .PNG

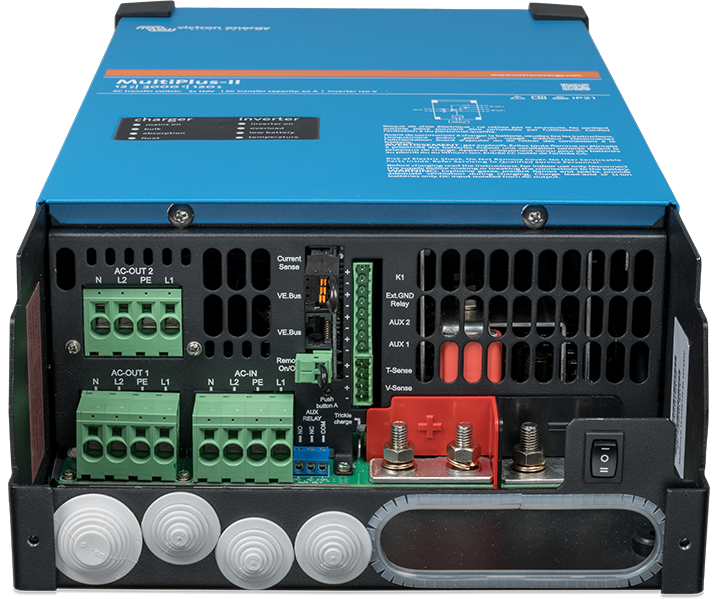

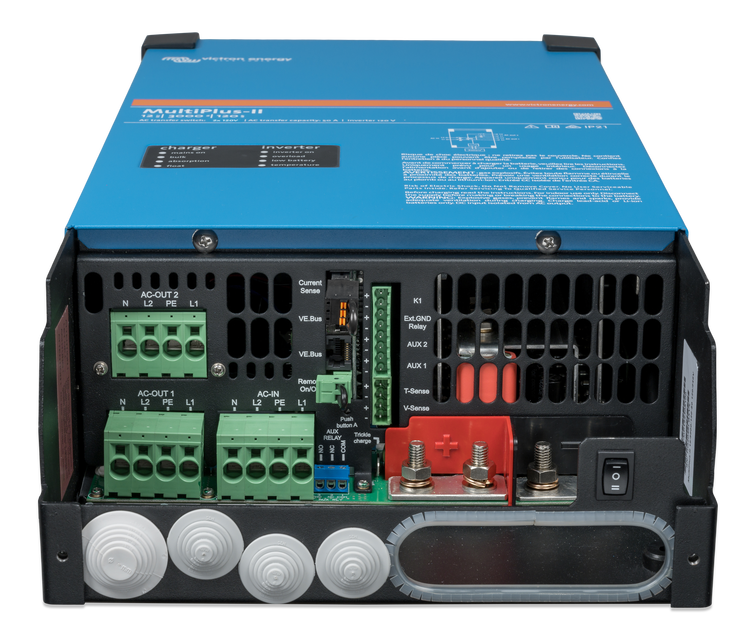

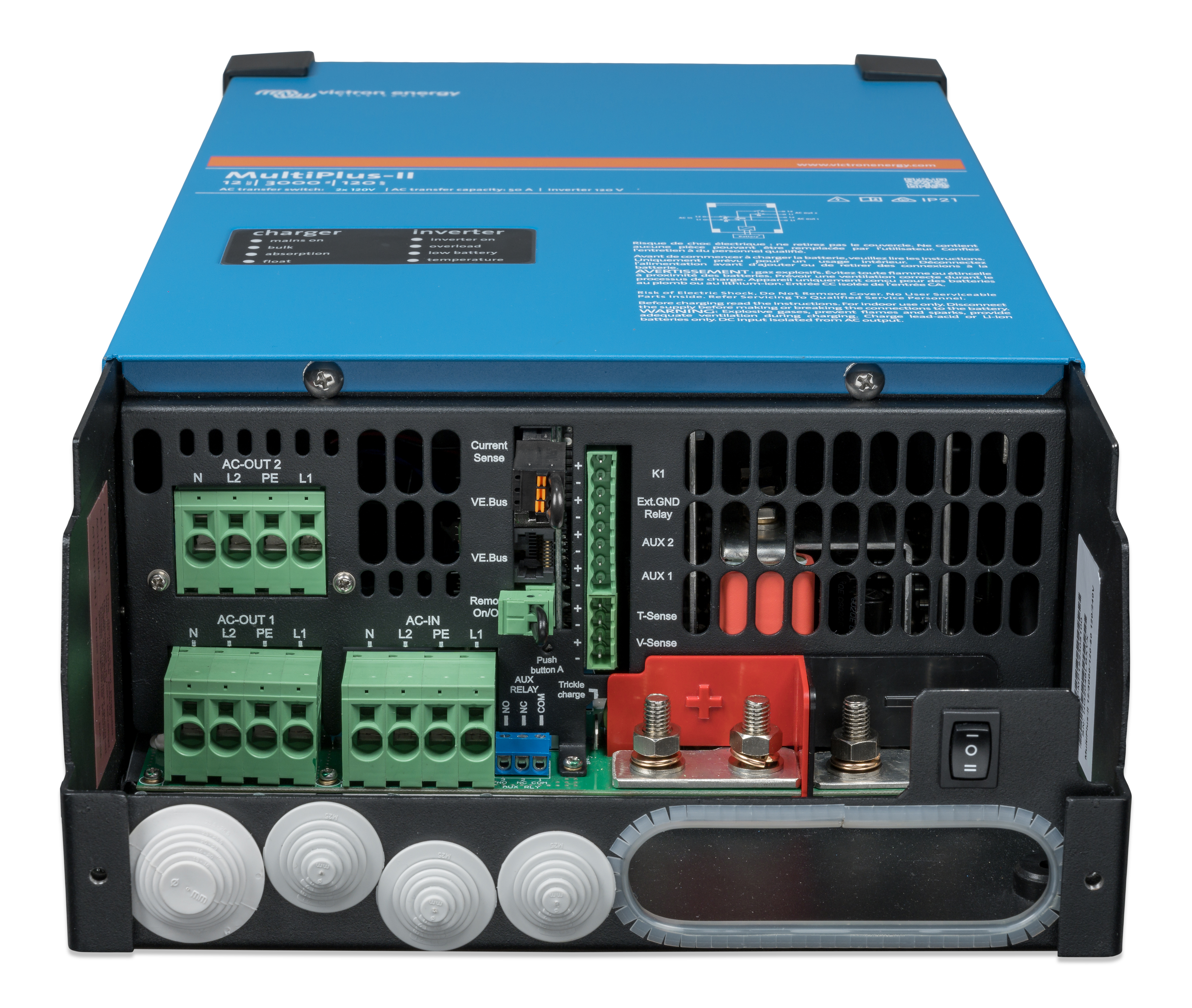

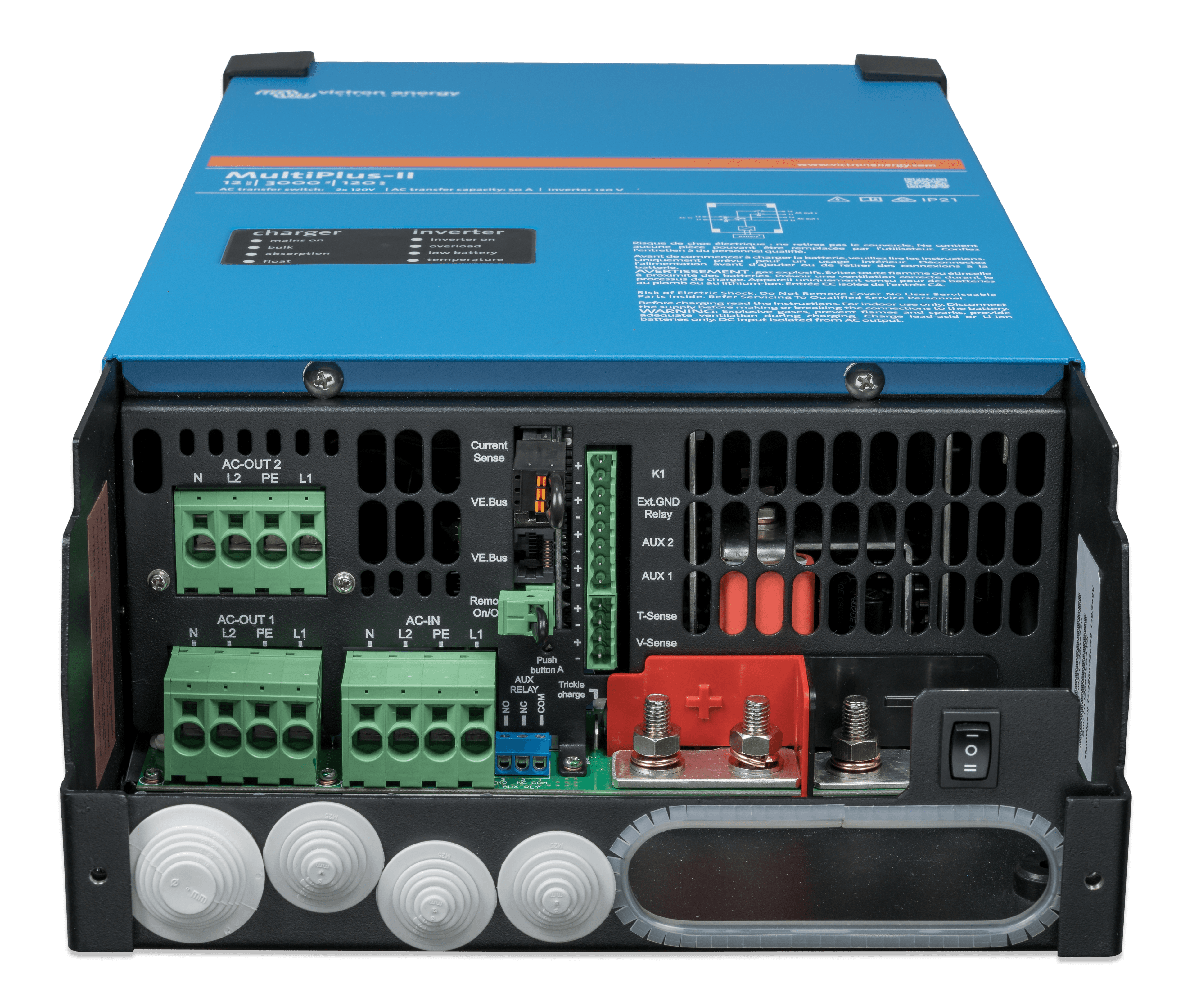

  • MultiPlus-II 12V 3kVA 120-50 2x120V (connections) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (connections)
    .PNG
System Schematics
  • MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li VE.Bus BMS Cerbo GX Touch generator MPPT Orion-Tr Smarts
    .PDF
  • MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smarts
    .PDF
  • MultiPlus-II 3kVA 2x120VAC 12VDC 400Ah Li VEBus BMS V2 Cerbo GX touch generator MPPT Orion Tr Smarts
    .PDF
Certificates
  • Declaration of Conformity - MultiPlus-II 3000VA & 5000VA
    .PDF
  • ISO9001 certificate
    .PDF
  • Certificate Safety UL 458 - MultiPlus-II 12/24/48V 3000VA 120V
    .PDF
  • Certificate Safety UL 458 - MultiPlus-II 2x 120V
    .PDF
