Instalacja autonomiczna: mała przychodnia

Power security increased… by the sun!

Małe przychodnie działające w skrajnie trudnych warunkach często nie mają dostępu do sieci elektroenergetycznej. Zamiast niej muszą polegać na generatorach. Dostarczenie paliwa do generatorów w takich miejscach nie jest ani łatwe ani tanie, a utrzymanie ich w ruchu wymaga sporo zabiegów konserwacyjnych. Na szczęście, wraz z energią słoneczną dostępne są ekologiczne i bardziej niezawodne rozwiązanie hybrydowe. Dzięki temu całkowita zależność od generatora to już przeszłość, a teraźniejszość to mniejsze rachunki za paliwo i pewniejsze zasilanie.

Reliable equipment and proper installation are obviously important, but just as important is to minimise the system's maintenance, since it is expensive to fly engineers to the location. With Victron Remote Monitoring end-users and installers always stay in the know, so they can prevent issues or definitive system failure. As some remote areas can get up to 70 lightning strikes/km²/year, sufficient surge protection is key along with the ability to move fast when things go wrong. This is why our large, worldwide repair network covers even the most remote areas with a fast service.

Oczywiste możliwości wyboru

01

Falownik RS 48/6000 230 V Smart Solar, zaprojektowany do zastosowań w instalacjach autonomicznych, w jednej obudowie zawiera falownik i sterownik ładowania Solar MPPT. Gwarantuje to, że odbiorniki energii w ciągu dnia mogą być zasilane bezpośrednio z panelu słonecznego z niewiarygodną wydajnością 96,5 %, a jednocześnie zestaw akumulatorów litowych może być ładowany na potrzeby odbiorników włączonych nocą, wczesnym rankiem lub podczas pochmurnych dni.
02

Solar energy is stored in a 10kWh third party Lithium battery module and is sized so it can provide autonomy of ±2,5 days (2,5x the daily consumption) without any solar power. This ensures the day and night operation can continue. The bank is oversized to work without a generator which is very impractical and expensive in such an extreme remote location.
03

Falownik wyposażony jest w wyświetlacz, a łączność z bezpłatną aplikacją VictronConnect umożliwia konfigurację i monitorowanie.
04

(Zdalne) monitorowanie i kontrolę nad baterią akumulatorową umożliwia GX, np. Cerbo GX. Zapewnia to doskonałą kontrolę z dowolnego miejsca na ziemi. Celem zapobieżenia potencjalnym problemom można ustawić alerty i alarmy informujące o konieczności podjęcia stosownych działań

Pokaż wszystko Karetka w dół

Względy

projektowe

A walk-through of Design Considerations for an off-grid system for a small clinic.

01

Dlaczego falownik RS jest dobrym falownikiem do systemu autonomicznego?

Nasze wszystkie nowe modele falownika RS przeznaczone są do instalacji autonomicznych wykorzystujących wyłącznie energię słoneczną, łącząc falownik i sterownik ładowania Solar MPPT w jednej obudowie. Dzięki wewnętrznemu napięciu 450 VDC i technologii wysokiej częstotliwości, energię słoneczną można przetworzyć i bezpośrednio nią zasilać urządzenia z niewiarygodną sprawnością 96,5 %, i jednocześnie ładować baterię akumulatorów. Falownik z technologią Pure Sine Wave bezpiecznie i bezproblemowo zasila wrażliwą elektronikę, jak komputery, i wszelkie inne odbiorniki. Na jego standardowym wyświetlaczu widoczne są parametry akumulatora, falownika i sterownika ładowania słonecznego, a jego inteligentna funkcja umożliwia konfigurację i monitorowanie za pomocą naszej bezpłatnej aplikacji VictronConnect.

Victron Energy oferuje wiele serii przeznaczonych do instalacji autonomicznych, z oddzielnymi lub połączonymi opcjami, w tym modele Phoenix, Inverter RS, EasySolar, MultiPlus lub Quattro. Zapoznaj się z opisem urządzeń lub poproś dowolnego przedstawiciela handlowego Victron Energy o więcej informacji. Zobacz wszystkie nasze falowniki Zobacz nasze falowniki/ładowarki Zobacz wszystkie nasze falowniki/ładowarki/MPPT

Falownik RS 48/6000 230 V Smart Solar

Wybór profesjonalistów
Falownik RS 48/6000 230 V Smart Solar: Ten system współpracuje z bateriami akumulatorów 48 V, ma moc wyjściową falownika 6000 VA AC z napięciem 230 V, co w zupełności wystarcza na potrzeby tej małej przychodni. Może nawet zasilać energochłonne narzędzia, i ma rezerwę mocy na zasilanie kolejnych urządzeń w przyszłości, np. klimatyzatora. Dzięki niskiemu poborowi mocy w trybie czuwania doskonale nadaje się do instalacji autonomicznych, a bardzo cicha praca jest jego dodatkowym atutem. Wysokonapięciowy sterownik ładowania słonecznego MPPT akceptuje szeroki zakres napięć od 80 do 450 VDC, i może ładować z mocą 4000 W, zapewniając pełną elastyczność przy doborze lub modernizacji paneli słonecznych. Falownik w tym przykładzie ma potencjał do wzrostu, ale jeśli zapotrzebowanie na moc wzrośnie, kolejny falownik można zainstalować równolegle.

Wszystkie nasze falowniki znane są ze swojej wyjątkowej odporności na najtrudniejsze warunki pracy. Projektując wielkość falownika w instalacji pracującej w upalnym klimacie należy wziąć pod uwagę współczynnik obniżenia wartości znamionowych wraz ze wzrostem temperatury. Ponadto, w gorącym klimacie zaleca się ich niewielkie przewymiarowanie, aby nie pracowały nieprzerwanie z pełną mocą. Więcej informacji podano w arkuszach danych
02

Jakiej wielkości bateria akumulatorów litowych lub kwasowo-ołowiowych do tej instalacji autonomicznej?

There are many reasons why to choose for either technology. But let’s have a quick glance at the cost-effectiveness and the practical differences.

Opłacalność akumulatorów litowych w porównaniu z akumulatorami kwasowo-ołowiowymi

Decydując się na baterię akumulatorową pracującą w instalacji autonomicznej do wyboru są przede wszystkim jej dwa rodzaje: litowa lub kwasowo-ołowiowa. W instalacjach autonomicznych, nowym standardem w większych (mieszkalnych i komercyjnych) systemach stały się akumulatory litowe, zarówno ze względu na ich sprawność, jak i mniejsze koszty się zastosowaniach poza siecią, lit szybko stał się ze względu na wydajność, ale także na niższy koszt w przeliczeniu na jeden cykl. W przypadku mniejszych systemów niższy koszt na cykl pozostaje prawdą, jednak wyższe początkowe koszty inwestycji skłaniają wielu inwestorów do rozważenia akumulatorów ołowiowo-kwasowych. Spadające ceny powodują, że punkt opłacalności stosowania akumulatorów litowych w małych instalacjach autonomicznych jest bliższy niż kiedykolwiek, a w niektórych regionach już go osiągnięto.

Praktyczne różnice pomiędzy akumulatorami litowych w porównaniu z akumulatorami kwasowo-ołowiowymi

Zastosowanie akumulatorów litowych w instalacjach autonomicznych

Zastosowanie akumulatorów kwasowo-ołowiowych w instalacjach autonomicznych

Lithium is the new standard in larger off-grid systems, because of its reliability, performance in high temperatures, optimal scalability, fast (dis)charging abilities (ideal for solar powered applications) and from an investment perspective: a long cycle life which translates into a lower cost-per-cycle compared to lead-acid. Also, it is relatively ‘maintenance free’, which is often seen as a favourable factor in designing reliable solutions, especially for remote installations. Practically they are way lighter and more compact, ideal for cases with space- or weight restrictions.

Zastosowanie akumulatorów kwasowo-ołowiowych w instalacjach autonomicznych

Lead-acid battery types also are a viable option; off-grid installations have relied on them for years and many still do. While they offer a lower initial investment, they do require more discipline by it’s end-users, ensuring the system is closely monitored, isn’t discharged too deeply, fully charged regularly, internal battery liquids filled. When this is taken care of, lead-acid based systems do provide a safe and reliable option. Looking at the total life cycle of a system, lead-acid batteries often have a higher cost-per-cycle and these days, in some regions, even a higher upfront investment.

Oto nasza głębsza analiza techniczna: Porównanie akumulatorów litowych i kwasowo-ołowiowych

W ofercie firmy Victron Energy znajduje się wiele baterii akumulatorowych, które można zastosować w instalacjach autonomicznych. Oprócz naszej własnej gamy wysokiej jakości akumulatorów, oferta obejmuje akumulatory litowe innych producentów, które można łatwo zintegrować za pomocą urządzenia GX. Dzięki temu nasi klienci mogą bez kłopotu dopasować urządzenia i instalacje do własnych potrzeb w zakresie zasilania.

Check the manufacturer's data sheets for the expected cycle life and see what works in your (business) case. Each manufacturer comes from a different background and each may have it’s pros and cons for your local situation (availability, support, performance in hot/cold climates, installability, pricing, etc). Therefore, feel free to reach out to a nearby Victron Authorised installer and ask for their local know-how.

Victron Energy znana jest ze współpracy z zewnętrznymi producentami akumulatorów litowych. Dokładamy wszelkich starań, aby zapewnić głęboką i bezproblemową integrację z urządzeniami innych marek, jak Freedom Won, BYD, Pylontech, MG Energy, zapewniając ich bezproblemową współpracę ze sprzętem Victron GX. Używając innych akumulatorów, których nie obejmuje wsparcie firmy Victron, zalecamy zastosowanie monitora akumulatorowego Victron, który przekazuje dokładne odczyty stanu naładowania do szerszego systemu. Poproś swojego lokalnego autoryzowanego instalatora o sugestie. Sprawdź urządzenia firm, z którymi współpracujemy Zapytaj swojego lokalnego instalatora Victron

Rekomendacja profesjonalistów

Freedom Won Lite 10/8 Lithium battery module: This third party Lithium battery bank can provide ±8kWh of usable energy, enough to power the night-time loads and is ready to assist with peak-demands or support the solar array on cloudy days. In this example, it requires 3kWh of energy to power all loads 24/7. To ensure the system never runs out of battery power, it’s now scaled to last ±2,5 days without any solar input, requiring a minimum of 7,5kWh of usable energy. According to spec, this 10kWh battery can provide an average daily discharge up to 80% (8kWh). Due to it’s fast charging capabilities the bank can be fully charged in ±3 sunny hours by the solar array.
03

Ile energii słonecznej trzeba dla tej instalacji autonomicznej, z którym sterownikiem MPPT?

Każda instalacja autonomiczna jest inna od pozostałych, a każda lokalizacja wiąże się wyjątkowymi wyzwaniami. Należy wziąć pod uwagę wiele zmiennych, takich jak obciążenia dzienne i nocne, straty, wydajność paneli i ich położenie geograficzne w odniesieniu do napromieniowania słonecznego (ilość światła słonecznego, które pada na dane miejsce), nachylenie i orientacja paneli słonecznych, zacienienie i pył lub śnieg powodujące straty w samej matrycy. W grę wchodzą również inne czynniki, takie jak lokalne koszty paneli słonecznych i ich czyszczenia, oraz baterii akumulatorów. Dlatego każdy system jest inny, a projektowanie instalacji autonomicznej należy powierzyć miejscowemu fachowcowi. Chcąc jednak zyskać ogólne pojęcie, zapoznaj się z naszymi podstawowymi kalkulatorami instalacji słonecznych i autonomicznych.

Znając dobowe zużycie energii można obliczyć docelową wielkość zestawu paneli słonecznych. Absolutnym minimum jest uzysk energii na poziomie dziennego zużycia, z uwzględnieniem kompensacji strat. Istotne są również marginesy bezpieczeństwa określone przez czynniki specyficzne dla danego przypadku. Chociaż istnieje wiele sposobów dokonywania obliczeń, ten przedstawiony poniżej daje ogólną orientację w temacie.

Obliczanie uzysku solarnego
Każda instalacja autonomiczna jest inna, a z każdą lokalizacją wiążą się inne wyzwania i inny uzysk energii słonecznej, więc w obliczeniach należy wziąć pod uwagę miejscowe uwarunkowania. Dlatego nasi autoryzowani instalatorzy, czerpiący z 45-letniego doświadczenia firmy i działający w ramach globalnej sieci, są starannie dobrani pod kątem (lokalnej) wiedzy i jakości usług. Skorzystaj z naszego kalkulatora DC Skorzystaj z naszego kalkulatora dla instalacji autonomicznych Zadaj pytanie miejscowemu instalatorowi

Nasłonecznienie ulega zmianom w zależności od położenia geograficznego i pory roku. Skorzystaj z naszego kalkulatora solarnego i zyskaj wyobrażenie o lokalnym współczynniku nasłonecznienia.

Wybór profesjonalistów
Zestaw paneli słonecznych 4,5 kWp The Inverter RS high voltage MPPT solar charge controller accepts a wide range of voltages from 80 to 450VDC to a maximum of 4kWp of solar, meaning full flexibility when sizing or upgrading the solar array. In this case, at a minimum the daily energy consumption of 3kWp needs to be compensated. Assuming an insolation factor of an average 4 hours of usable sun per day, this means the daily consumption needs to be produced in 4 hours. However, margins need to be built in to counter inefficiencies of the array in high-temperature environments (often between 25 and 30%) and potential grey moments resulting in a smaller solar yield. Therefore in this case it is better to maximise the array and even slightly oversize the array vs the recommended maximum input of the MPPT controller of the Inverter RS to get maximum system output. A 4,5kWh solar array powers all concurrent loads of the clinic in real time, charges the batteries and offers a fairly large margin to compensate for worst case scenarios as this system doesn’t have a generator. This is possible as this particular location receives a sufficient solar yield all year round.

4,5kWp

Moc zestawu paneli słonecznych

30%

Współczynnik obniżenia sprawności

4x

Współczynnik nasłonecznienia

12,6kWh

Średni uzysk energii słonecznej

Wydajność paneli słonecznych 4,5 kWp x współczynnik obniżania sprawności 0,7 % (-30 %) x współczynnik nasłonecznienia 4 = 12,6 kWh średniego uzysku energii słonecznej wobec dobowego zużycia energii 3 kWp.

Oversizing solar capacity vs. the daily consumption comes with several advantages: it can charge the battery bank very fast (in ±3 sunny hours) and it allows the solar panels to be cleaned less regularly.

Przy obliczaniu rozmiaru i konfiguracji panelu słonecznego należy wziąć pod uwagę również współczynnik temperaturowy paneli słonecznych; niższe temperatury (na przykład wczesnym rankiem) mogą powodować wzrost napięcia paneli słonecznych. Jednakże nie wolno przekraczać maksymalnego napięcia jałowego obwodu PV MPPT. Więcej informacji producenci podają w arkuszach danych.
04

Jak mogę wykorzystać generator i falownik RS?

Wielu odbiorców pewnie dysponuje już generatorem, na którym mogą w pełni polegać w razie przerw w dostawie prądu. Instalacje solarne zapewniają mniejszą zależność od tych hałaśliwych, wymagających ciągłej obsługi, paliwożernych kopciuchów, a w niektórych przypadkach nawet je całkowicie wyeliminować.

Falownik RS Smart Solar

Wybór profesjonalistów
In this case, it was possible to work without a generator by oversizing the solar array and the battery bank (see these topics). In other cases, for instance at locations where the sun isn’t shining all year round, there still might be a need for a generator (new or existing). In that case, a battery charger can be added to the generator, to charge the Lithium battery bank directly. Through the GX device and the BMS of the Lithium battery bank, the generator and charger can be controlled, based on the state of charge and error status. Each off-grid case is different, consult an authorised local Victron Energy installer to create a plan that works for you.
05

Jak mogę (zdalnie) kontrolować swój system, zapobiegać problemom i zarządzać bateriami akumulatorowymi innych firm?

Urządzenia GX to centrum komunikacyjne instalacji, zapewniające doskonałą kontrolę nad wszystkimi komponentami systemu i maksymalizację ich wydajności, z każdego miejsca na ziemi. Są one również niezbędne do zintegrowania baterii akumulatorów litowych innych producentów.

Cerbo GX

Zawsze pod pełną kontrolą

VictronConnect

Dzięki naszej bezpłatnej aplikacji VictronConnect i portalowi zdalnego monitorowania Victron Energy lub laptopowi możesz sprawdzić system lokalnie i zdalnie. Bez żadnych opóźnień monitoruj stan naładowania akumulatorów, zużycie energii, pobór energii z paneli fotowoltaicznych, generatora i sieci energetycznej, lub sprawdzaj poziom paliwa zbiornikach i dokonuj pomiaru temperatury. Konfiguracja alarmów umożliwia wczesne wykrycie i reakcję na potencjalne problemy, co zapobiega poważnej awarii instalacji.

Chcąc skorzystać z możliwości oferowanych przez łączność zdalną, urządzenie GX można połączyć z istniejącą siecią WiFi. GX LTE 4G może zapewnić łączność systemu z internetem i portalem VRM. Działa w sieciach 2G, 3G i 4G. Mniejszym systemom bez GX wystarczy GlobalLink 520. Przez pierwszych 5 lat zapewnia łączność urządzeń z funkcją 2 VE.Direct z portalem VRM bez żadnych miesięcznych opłat czy subskrypcji.

GX LTE 4G

Urządzenia GX zarządzają bateriami akumulatorów litowych innych firm

Korzystając z baterii akumulatorów litowych urządzenie GX, jak Cerbo GX lub modele falowników/ładowarek z wbudowaną funkcją GX, jest obowiązkowe. Zintegrowane przez interfejs CAN-bus, urządzenie GX łączy się z BMS baterii akumulatorowej i służy do konfigurowania, zarządzania limitami ładowania i rozładowania oraz do wymiany kodów błędów i informacji o stanie naładowania. Wszystko po to, aby bateria akumulatorowa doskonale współpracował z szerszym systemem Victron Energy.

Victron Energy znana jest ze współpracy z zewnętrznymi producentami akumulatorów litowych. Dokładamy wszelkich starań, aby zapewnić głęboką i bezproblemową integrację z urządzeniami innych marek, jak MG Energy, Freedom Won, BYD, Pylontech, zapewniając ich bezproblemową współpracę ze sprzętem Victron Energy GX. Poproś swojego lokalnego autoryzowanego instalatora o sugestie. Sprawdź urządzenia firm, z którymi współpracujemy Zadaj pytanie miejscowemu instalatorowi

Cerbo GX

Wybór profesjonalistów
Cerbo GX, GX Touch i GX LTE 4G The Cerbo GX maximises the performance of your systems components in real-time and keeps them in perfect tune. Its optional GX Touch screen is perfect for systems built into a neat cabinet or a hard to reach place, showing the system status at a glance. The GX LTE 4G ensures the clinic’s management and their local Victron installer can receive live alerts from VRM and follow up on warnings.

Zadaj pytanie profesjonaliście w firmie Victron Energy.

Każda instalacja autonomiczna jest inna od pozostałych, a każda lokalizacja wiąże się z wyjątkowymi wyzwaniami. Właśnie dlatego autoryzowani profesjonaliści Victron Energy podczas szkolenia dogłębnie poznają wszystkie tajniki naszej specjalistycznej wiedzy. Ich znajomość lokalnych warunków decyduje o wszystkim. Należy wziąć pod uwagę wszystkie czynniki związane z lokalnym klimatem oraz ceną paneli słonecznych i akumulatorów w danym zakątku świata. Na ich barkach spoczywa odpowiedzialność za doradzenie właściwego rozwiązania i zapewnienie klientowi spokoju ducha na długie lata.

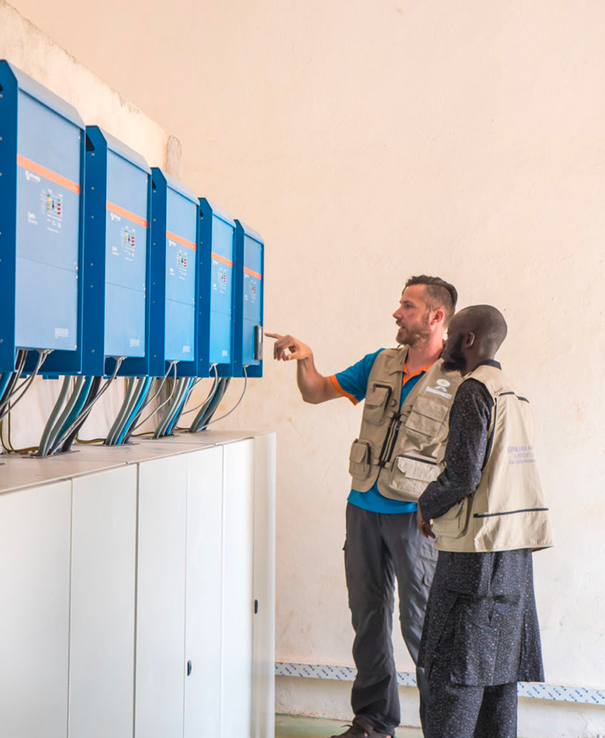

Always feel free to ask your local Victron Energy Professional

Dlaczego Victron Energy?

It’s not one thing that makes it all work.

Our modular, robust and connected off-grid systems have been proven to deliver unequalled reliability time and time again, even in the harshest of climates. But it’s our unique combination of up-to-date hard- and software, intelligent monitoring Apps, the network of highly trained Authorised professionals and widespread repair centres that turns a Victron Energy system into an unbeatable system, that is Powered by know-how.

Dlaczego Victron Energy?

Niezawodność zapewnia długie cykle eksploatacyjne.

When making power supply investment decisions, calculations purely based on price can be deceptive. Their true performance and expected service life cycle are equally important. Good thing Victron Energy equipment lives up to their specifications, both in terms of performance and expected life cycle (when used as designed). Our 5 or 10 year warranty and fair and fast repair policies mean your investments are protected and under most circumstances, won’t let you down.

Dlaczego Victron Energy?

Jak wydajność przekłada się na dużą opłacalność.

With battery based power systems, efficiency is always key to providing great levels of cost-effectiveness. From our incredibly efficient SmartSolar Charge Controllers to the way our inverter/chargers can provide a super efficient Energy Storage or off-grid system, or how complete systems are optimised by our GX devices: with a Blue Power system you can be sure that all the details are thought through and that our products live up to their (efficient) specifications. This, combined with our reputation for extreme resilience and expected life cycles, translates into cost-effective solutions, especially when compared to ‘cheaper’ options.

wieloletnia gwarancja

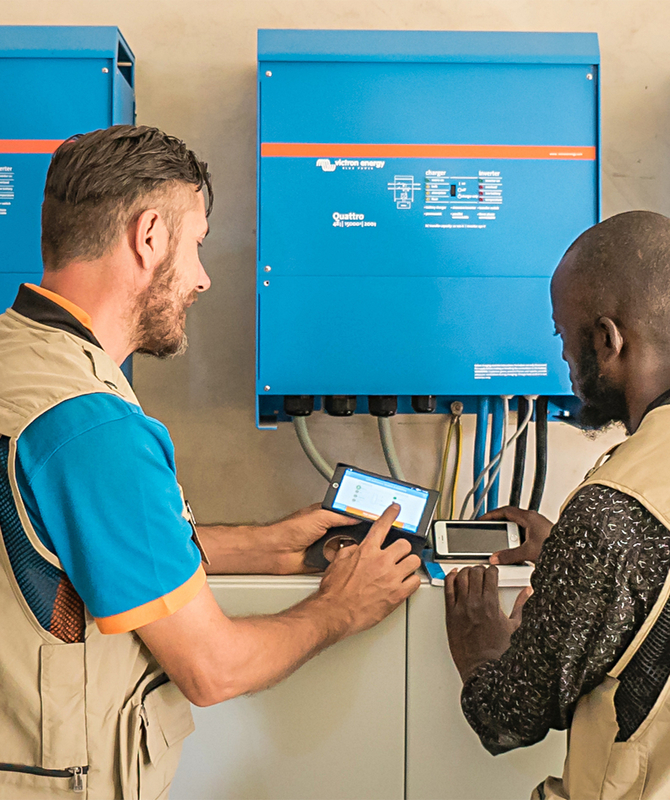

Pracownik Victron prezentuje klientowi aplikację VictronConnect

Dlaczego Victron Energy?

Czysta energia Nowe firmy.

Zastąpienie generatorów energią słoneczną jako głównym źródłem zasilania oznacza zwiększenie niezawodności zasilania, obniżenie kosztów i ilości zabiegów konserwacyjnych, i redukcję ogólnych kosztów energii do punktu krytycznego, w którym niezależne systemy zasilania umożliwiają tworzenie zupełnie nowych modeli biznesowych. Zrównoważone zasilanie na dużą skalę oznacza nowe możliwości biznesowe, nawet w najbardziej odosobnionych, pozbawionych dostępu do sieci zakątkach. Pojawiają się możliwości budowania lub transformacji farm rybnych, całych fabryk lub kurortów, bez względu na miejsce. Korzyści społeczne i ekonomiczne są ogromne i doniosłe, a dzięki Victron Energy konieczna energia jest na wyciągnięcie ręki.

Profesjonalista Victron stojący obok sprzętu Victron w samochodzie

Dlaczego Victron Energy?

Instalacje rezerwowe i autonomiczne stworzone z wykorzystaniem specjalistycznej wiedzy.

Our global network of ±1000 highly trained distributors, installers and service partners are always on hand to help. From stock advice, installation recommendations, after-care and technical support. With the Victron Energy team, their partners and lively community you can always be sure the power of know-how is by your side.

Informacje zwrotne od klientów oraz dzielenie się danymi i wiedzą umożliwia nam ciągły, nieprzerwany rozwój i innowacje. Wspomaga nas specjalistyczna wiedza, które daje siłę nam i użytkownikom naszych urządzeń - dając pewność wieloletniej niezawodności naszych instalacji autonomicznych.

Poznaj naszą społeczność Poznaj niezawodność naszych instalacji autonomicznych
